| Naam: | Stijve Planetarische Vastlopende Machine | Toepassing: | Draad het Verdraaien |
|---|---|---|---|
| Voorwaarde: | Nieuw | Modellen: | Planetarisch type |
| Schelpdieren: | 500.630 enz. | Materialen: | Steel/Cu/Al |
| Kleur van de apparatuur: | Facultatief | Garantieperiode: | 12 maanden |
| Markeren: | planetarische kabel strander,elektrische draadtrekkenmachine |
||
Rigid Planetary Stranding Machine voor ACSR- en geïsoleerde draden
1. Gebruik
De machine wordt gebruikt voor het stranden van Cu-, Al-, ACSR- en geïsoleerde draden met back-twist.
2Hoofdpersoon.
2.1. Terugdraaien methode: zon en planetaire versnellingsmechanisme.
2.2De niet-assige vingerafdraaikaste is uitgerust met een mechanisme voor het regelen van de wrijvingsspanning.
2.3De transmissieassen verbinden alle machineonderdelen met elkaar om een stabiele stranding pitch te behouden, die ook kan worden gekozen voor frequentiesynchronisatie om de machine te bedienen.
2.4De machine wordt veel gebruikt en kan gemakkelijk met weinig geluid worden bediend.
3Configuratie
Pay-off, mainframes van 6-reel sectie, 12-reel sectie, 18-reel, 24-reel en 30-reel, diehouder, tape lapper, pantser, haul-off, take-off, aangedreven systeem en elektrisch systeem.
4. Technische parameters
| Model (planetaire strandingmachine) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diameter van een enkele draad | met een gewicht van niet meer dan 10 kg | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Maximale OD van de gestrand geleider | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Stranding Pitch | 6 Bobbin Stranding Cage | 26-435 | 39 tot en met 695 | 44 tot en met 770 | 48 tot en met 840 |
| 12 Bobbin Stranding Cage | 30-526 | 43 tot en met 74 | 47 tot en met 858 | 50 tot en met 928 | |
| 18 Bobbin Stranding Cage | 34 tot en met 639 | 47 tot en met 858 | 55-1001 | 65-1201 | |
| 24 Bobbin Stranding Cage | 38 tot en met 749 | 51 tot en met 940 | 63-1151 | 75-1601 | |
| Rotatiesnelheid | 6 Bobbin Stranding Cage | 218 r/min | 120 r/min | 106 r/min | 55 r/min |
| 12 Bobbin Stranding Cage | 118 r/min | 110 r/min | 97.5 r/min | 45 r/min | |
| 18 Bobbin Stranding Cage | 108 r/min | 100 r/min | 82.9 r/min | 35 r/min | |
| 24 Bobbin Stranding Cage | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| Capstan | Capstan wieldiameter | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maximale trekkracht | 2T | 5T | 10T | 15T | |
| Motorvermogen | 18.5 kW | 22 kW | 37 kW | 55 kW | |
| Grootte van de bobin | 315 mm | 400 mm | 500 mm | 630 mm | |
| Centrale uitbetaling Bobbin | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Opname Bobbin | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |

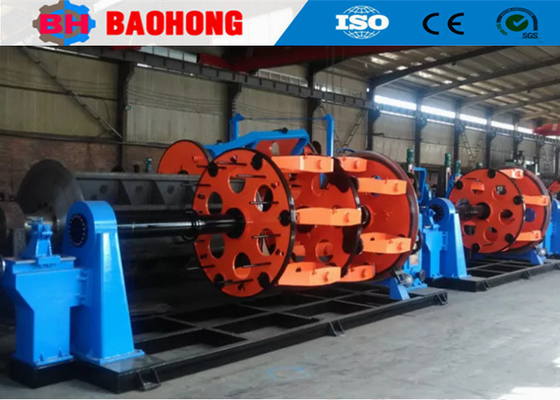

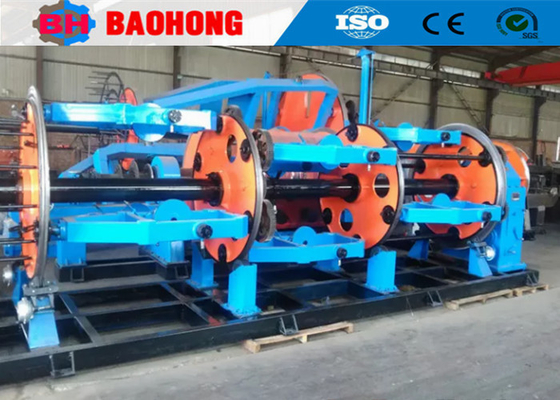

5Foto's.
6Onze fabriek en introducties.
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.Ons bedrijf is gevestigd in Hejian Economic Development Zone, Hebei Provincie, en is de grootste professionele fabrikant van strandingmachines en laying-up machines in Noord-China.
Sinds 2006 vertrouwt Baohong Electrical Machinery op de zorg en ondersteuning van klanten, die zich inzetten voor het onderzoek en de ontwikkeling van stranding machines en lay-up machines,en heeft grote vooruitgang geboekt..Nu zijn we de enige assemblagelijn verwerking fabriek in China die kan ontwikkelen en produceren JLK rigide stranding serie geworden.CGB Bow skip kabel bedrading lijn en CLY high speed cradle kabel lay-up lijn.
Nu, Hejian Baohong Electrical Machinery Co., LTD., Beslaat een oppervlakte van 10.000 vierkante meter, productie werkplaats van 8.000 vierkante meter.Ons bedrijf heeft 60 werknemers, waaronder 10 personeelsleden van R&D.Met een jaarlijkse productie van meer dan 10 miljoen Amerikaanse dollar is het bedrijf uitgegroeid tot een van de belangrijkste fabrikanten van stranding in China.
