Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Naam: | Planetarische Vastlopende Machine voor Draadtrekken | Type: | Planetarisch type |
|---|---|---|---|
| Aanvragen: | Draadstranden | Spoelen: | 315.400.500.630 enz. |
| Materiaal: | Cu, Al draad en Staaldraden | Inverter: | Siemens |
| Garantieperiode: | 1 jaar | Kleur: | Facultatief |
| Gebruik: | Het vastlopen van Cu, Al leider, ACSR en kern van isolatiekabel enz. | ||
| Markeren: | De Planetarische Vastlopende Machine van de koperdraad,Hoge snelheids Planetarische Vastlopende Machine,De Planetarische Vastlopende Machine van ACSR |
||

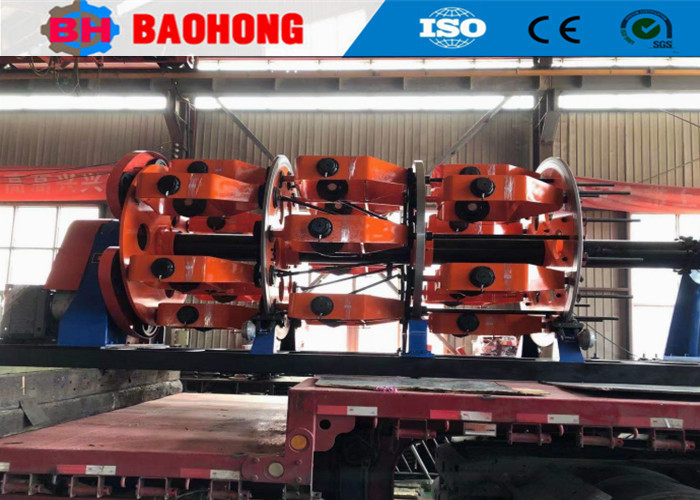

High Speed Copper Wire Planetary Stranding Machine voor het maken van kabels
1. Gebruik
Deze machine wordt hoofdzakelijk gebruikt voor het stranden van Cu-, Al-geleider, ACSR en kern van isolatiekabel enz.
2Hoofdpersonen
2.1 Metode van achteruitdraaien: planetair mechanisme.
2.2 De niet-assige vingerafdraaikaste is uitgerust met een mechanisme voor het regelen van de wrijvingspanning.
2.3 De transmissieassen verbinden alle machineonderdelen om een stabiele stroomafstand te garanderen, die ook kan worden gekozen voor frequentiesynchronisatie om de machine te bedienen.
2.4 De machine wordt veel gebruikt en wordt gemakkelijk en geruisloos bediend.
3. Hoofdbestanddelen
Afbetalingsstand, kooi, draadstempelhouder, niet-metalen taptoestel, meterteller, afhaaltoestel, opvang met traverse, transmissie-systeem, elektrisch besturingssysteem en veiligheidshekken
4. Technische parameters
| Model (planetaire strandingmachine) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diameter van een enkele draad | met een gewicht van niet meer dan 10 kg | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Maximale OD van de gestrand geleider | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Stranding Pitch | 6 Bobbin Stranding Cage | 26-435 | 39 tot en met 695 | 44 tot en met 770 | 48 tot en met 840 |
| 12 Bobbin Stranding Cage | 30-526 | 43 tot en met 74 | 47 tot en met 858 | 50 tot en met 928 | |
| 18 Bobbin Stranding Cage | 34 tot en met 639 | 47 tot en met 858 | 55-1001 | 65-1201 | |
| 24 Bobbin Stranding Cage | 38 tot en met 749 | 51 tot en met 940 | 63-1151 | 75-1601 | |
| Rotatiesnelheid | 6 Bobbin Stranding Cage | 218 r/min | 120 r/min | 106 r/min | 55 r/min |
| 12 Bobbin Stranding Cage | 118 r/min | 110 r/min | 97.5 r/min | 45 r/min | |
| 18 Bobbin Stranding Cage | 108 r/min | 100 r/min | 82.9 r/min | 35 r/min | |
| 24 Bobbin Stranding Cage | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| Capstan | Capstan wieldiameter | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maximale trekkracht | 2T | 5T | 10T | 15T | |
| Motorvermogen | 18.5 kW | 22 kW | 37 kW | 55 kW | |
| Grootte van de bobin | 315 mm | 400 mm | 500 mm | 630 mm | |
| Centrale uitbetaling Bobbin | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Opname Bobbin | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Maximale lijnsnelheid bij afslag | 25 m/min | 30 m/min | 34.7 m/min | 20 m/min | |
| Centrale hoogte | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|
5Foto.
6Verpakkingsfoto.
7Onze fabriek en introductie.
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip-kabellijnen en de CLY High speed Cradle-opleggingslijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie werkplaats 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
