Cradle Type Elektrische Kabel Legmachine 800mm Twijnen
1. Toepassing
De machine wordt gebruikt voor het twijnen of bepantseren van alle soorten rubberkabels met verschillende dwarsdoorsneden, stroomkabels, besturingskabels en laadpaalkabels in het productieproces.
2. Componenten
Centrale afwikkeling, frame, montagehouder, tapeerapparaat, pantserapparaat, metersteller, trekkrachtapparaat, afwikkeling en dwarstransportapparaat, transmissie en elektrische besturing.
3. Hoofdkenmerken
3.1 Meer soorten en specificaties, deze serie machines kan uitgebreid worden gebruikt, zodat klanten de juiste legapparatuur kunnen kiezen.
3.2 Uitgerust met terugdraai- en niet-terugdraai-functie. De manier van terugdraaien is cirkelvormig, planetaire terugdraaiing en tandwiel terugdraaiing.
3.3 De manier van voor-twijnen is handmatig en automatisch, hetzelfde geldt voor de draadklem. En de afwikkeling is met as of zonder as.
4. Technische parameters
| Model (Legmachine) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | CLY -1600/3+1+1 |
| Diameter enkele draad | φ5-10 mm | φ5-12 mm | φ8-20mm | φ8-25 mm | φ10-35 mm |
| Maximale getwijnde geleider OD | φ30 mm | φ40 mm | φ63 mm | φ70 mm | φ80 mm |
| Twijnspoed | 50-800 mm | 95-1500 mm | 200-2000 mm | 420-3500 mm | 550-5176 mm |
| Trekker | Diameter trekkerwiel | 1000 mm | 1200 mm | 1800 mm | 2000 mm | 2500 mm |
| Maximale trekkracht | 10 T | 12 T | 15 T | 20 T | 25 T |
| Motorvermogen | 18.5 KW | 22 KW | 30 KW | 37 KW | 55 KW |
| Spoelmaat | 630 mm | 800 mm | 1000 mm | 1250 mm | 1600 mm |
| Afwikkelspoel | 1600 mm | 1800 mm | 2000 mm | 2500 mm | 3150 mm |
| Maximale afwikkelingssnelheid | 60 m/min | 60 m/min | 34 m/min | 28 m/min | 21 m/min |
| Centrale hoogte | 1000 mm | 1000 mm | 1000 mm | 1000 mm | 1000 mm |

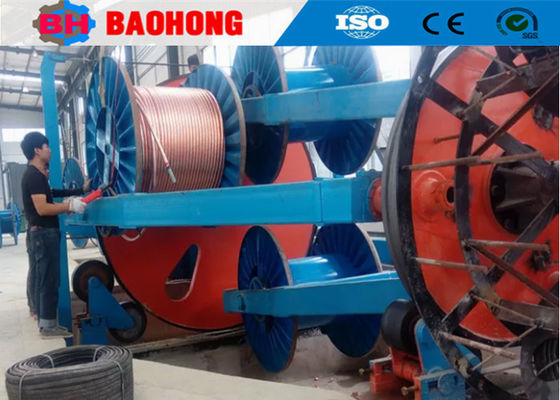

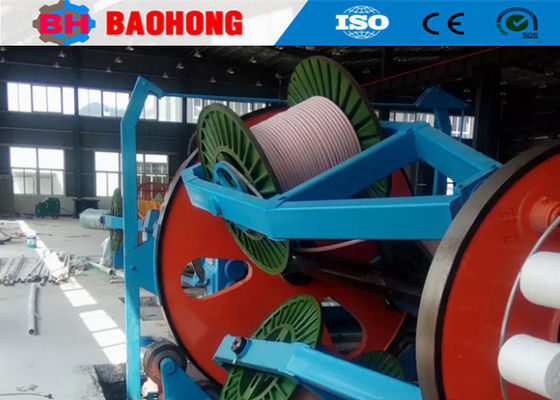

5. Foto's
6. Verpakkingsfoto's
7. Onze fabriek en introductie
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006. Ons bedrijf is gevestigd in de Economische Ontwikkelingszone van Hejian City, provincie Hebei, en is de grootste professionele fabrikant van draad twijnmachines en legmachines in Noord-China.
Sinds 2006, dankzij de zorg en steun van onze klanten, heeft Baohong Machinery zich gewijd aan het onderzoek en de ontwikkeling van draad twijnmachines en legmachines en heeft grote verbeteringen aangebracht. Nu zijn we de enige fabriek die de productie van de JLK starre twijnmachine serie kan ontwikkelen tot een productielijn in China, en we hebben ook onafhankelijk de JGB Bow skip twijnlijnen, de CGB Bow skip type kabelmachines en de CLY High speed Cradle type Leglijnen ontwikkeld.
Nu beslaat Hejian Baohong Electrical Machinery Co., Ltd. een oppervlakte van 10000 vierkante meter, met een productieworkshop van 8000 vierkante meter. Ons bedrijf heeft 60 werknemers, waaronder 10 R&D medewerkers. De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar, en het bedrijf is uitgegroeid tot een van de belangrijkste fabrikanten van twijnmachines in China.
