Elektrische kabels besturen Skip Stranding Machine met 1400mm Capstan
1. Toepassing
Deze machine wordt hoofdzakelijk gebruikt voor het sturen van besturingskabel, mini-kabel en ABC-kabel, en ook voor het draaien van geleiderkernen, met hoge snelheid en laag geluid.
2. Componenten
Centrale afsplitsingsstreng, postboog soort stranding kooi, montage die houder, vullen touw stand, niet-metalen tapemachine, trekapparaat, opnemen met traverse, elektrisch besturingssysteem,en veiligheidsbeveiligingssysteem.
3. Technische gegevens
| Model (Skip Stranding Machine) |
JGB-630 ((500) |
JGB-700 |
JGB-800
|
| Diameter van een enkele draad |
met een gewicht van niet meer dan 10 kg |
φ1,8-5 mm |
φ2-5 mm |
φ2,5-5 mm |
| Aluminium |
φ2,0-5 mm |
φ2,5-5 mm |
φ3,0-5 mm |
van staal of van staal
|
φ1,0-4,0 mm |
φ1,2-4,0 mm |
φ1,5-4,0 mm |
Maximale OD van de gestrand geleider
|
φ35-55 mm |
φ35-55 mm |
φ35-55 mm |
| Stranding Pitch |
6 Bobbin Stranding Cage |
31.1-235.0 mm |
31.1-235.0 mm |
31.1-235.0 mm |
| Max. Rotatiesnelheid |
6 Bobbin Stranding Cage |
1000 r/min |
800 r/min |
700 r/min |
| Capstan |
Capstan wieldiameter |
1200 mm |
1400 mm |
1400 mm |
| Maximale trekkracht |
10 T |
10 T |
12 T |
Motorvermogen
|
37 kW |
45 kW |
55 kW |
Grootte van de bobin
|
630*475*127 |
710*530*127 |
800*600*127 |
Centrale uitbetaling Bobbin
|
630*475*127 |
710*530*127 |
800*600*127 |
Opname Bobbin
|
1250*950*80 |
1600*1180*80 |
1600*1180*80 |
Maximale lijnsnelheid bij afslag
|
235 m/min |
200 m/min |
170 m/min |
Centrale hoogte
|
1000 mm |
1000 mm |
1000 mm |

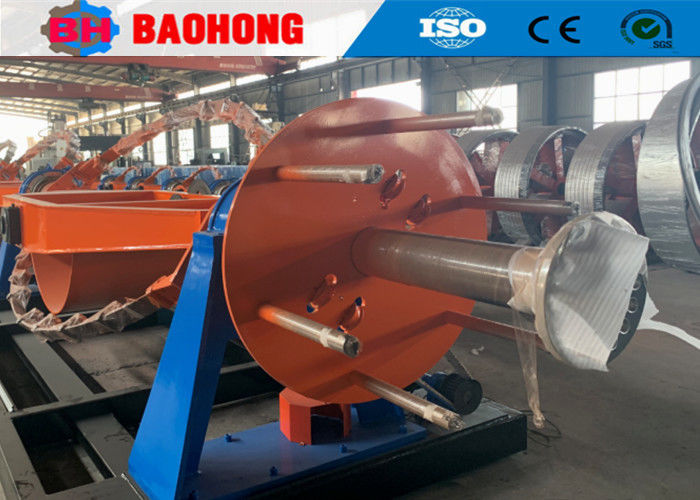

4Foto's.
5Foto's van de verpakking.
6Onze fabriek en introductie.
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip-kabellijnen en de CLY High speed Cradle-opleggingslijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie workshop 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
