Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Productnaam: | Stijve Vastlopende Machine | Gebruik: | Stranding |
|---|---|---|---|
| Het vastlopen van materialen: | Steel/Cu/Al | Voorwaarde: | Nieuw |
| Voordeel: | Directe fabrikant | Spanning: | 380V, 50Hz, 3-fase/op maat |
| OEM OF NIET: | OEM's | Kleur van de machine: | Facultatief |
| Markeren: | stijf kader strander,draadkabel die machine vastlopen |
||

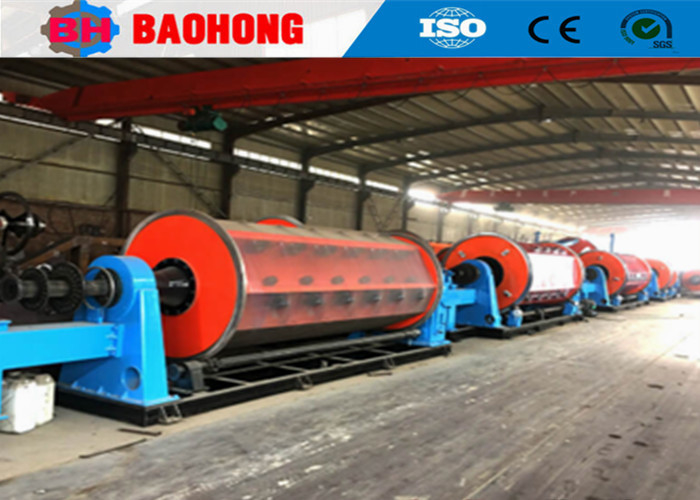

630/12+18+24 Strengstrengmachine, Draadkabelmachine
1. Gebruik van een machine voor het vastzetten van starre strengen
De rigide stranding machine wordt gebruikt voor het draaien en compacteren van de ronde of sectorgeleiders, evenals voorspiraalvorming van de gespleten geleiders.koperen geleider van 15 tot 1500 m2 aluminium en koperen geleiderHet werd ook gebruikt voor de productie van staaldraad pantserlagen.
De grote buigmachine wordt gebruikt om het stalen plaatje te buigen naar de frameconstructie. Vier frameconstructies delen de cirkel evenveel, en ze worden met de grote schijven aan beide zijden samengesloten.Ook alle structuren zijn gelast aan het midden dikke wand buisDe hele structuur is sterk en mooi.
Dan wordt de gehele structuur bewerkte op de grote horizontale draaibank. Deze horizontale draaibank is groot genoeg om elk onderdeel in één stap te bewerken, zonder het ene uiteinde aan het andere te veranderen.Dit proces houdt de concentrisiteit van de hele structuur, verleng de levensduur van de lagers aan beide uiteinden.
Deze verticale draaibank met dubbele kolommen wordt gebruikt om de grote schijf van de opleggingsmachine van het type wieg en de capstan van de opleggingsmachine te draaien.Deze machine kan draaien en poets de groeven om de kabel te beschermen en te houden van de zelfde hual-off kracht.
2. Technische parameters
|
Model (rigid stranding machine)
|
JLK-500 | JLK-630 | JLK-710/720 | |
| Diameter van een enkele draad | met een gewicht van niet meer dan 10 kg | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
|
Maximale OD van de gestrand geleider
|
φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Bobbin Stranding Cage | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Bobbin Stranding Cage | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Bobbin Stranding Cage | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Bobbin Stranding Cage | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Bobbin Stranding Cage | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Rotatiesnelheid | 6 Bobbin Stranding Cage | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| 12 Bobbin Stranding Cage | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| 18 Bobbin Stranding Cage | 208.5 r/min | 155 r/min | 142.6 r/min | |
| 24 Bobbin Stranding Cage | 179 r/min | 130.1 r/min | 122.3 r/min | |
| 30 Bobbin Stranding Cage | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| Capstan | Capstan wieldiameter | 2000 mm | 2000 mm | 2000 mm |
| Maximale trekkracht | 30 T | 30 T | 40 T | |
| Voorspiraalapparaat | Pitch | 500-2500 mm | 500-2500 mm | 500-2500 mm |
|
Motorvermogen
|
90-180 kW | 110-180 kW | 130-180 kW | |
|
Grootte van de bobin
|
500*375*127 | 630*475*127 | 710*530*127 | |
|
Centrale uitbetaling Bobbin
|
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
Opname Bobbin
|
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
Maximale lijnsnelheid bij afslag
|
69 m/min | 69 m/min | 62 m/min | |
|
Centrale hoogte
|
1000 mm | 1100 mm | 1100 mm | |
3Foto's.
4Foto's van de verpakking.
5. Onze fabriek en bedrijf introductie
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip-kabellijnen en de CLY High speed Cradle-opleggingslijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie werkplaats 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
