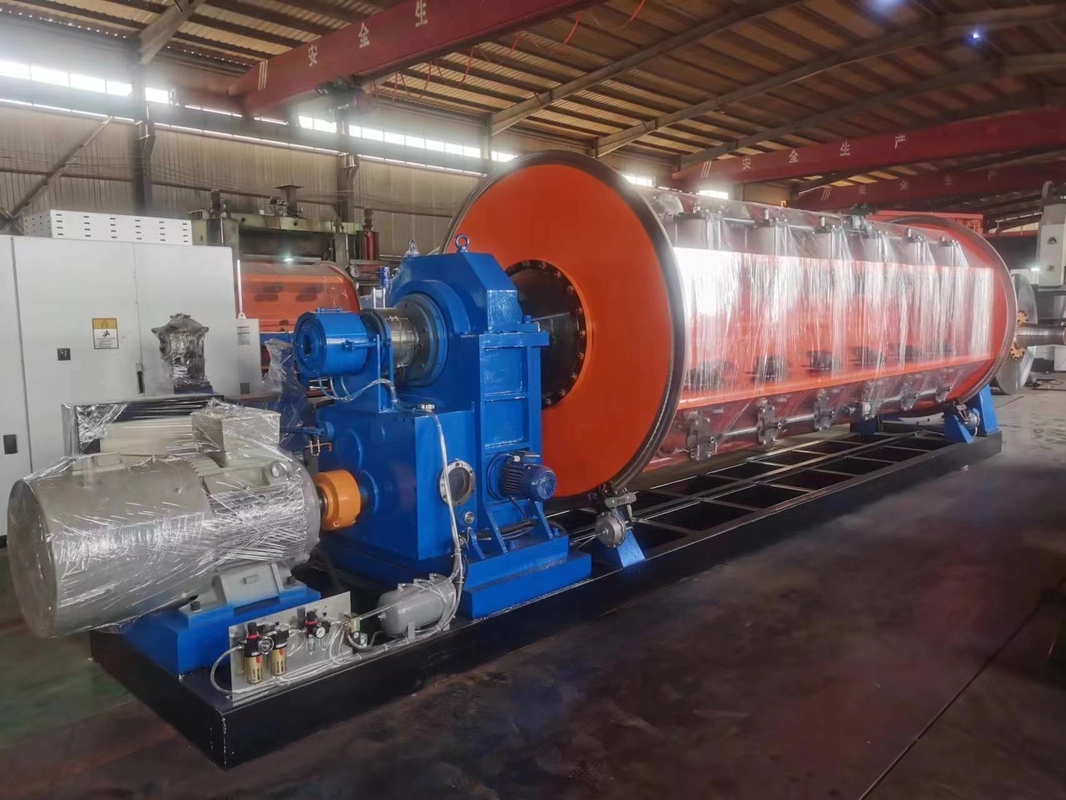

Jlk-6+12+18+24/500 Stijve Vastlopende Machine

Het wordt hoofdzakelijk gebruikt voor het stranden en persen van sectorgeleiders, het stranden, trekken en persen van ronde geleiders, en het stranden en maken van grote vierkante stalen aluminiumstrengen met kern.

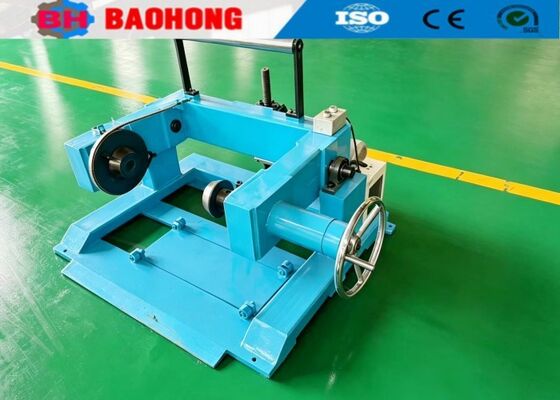

2.1Ø 500-630 centrale afrekeningsstand 1 set

2.26B, 12B, 18B, 24B Rigid strander 1 set elk

2.3 Draadmontage met vier verpakkingen

2.4 meter teller 1 set

2.5Ø2000 dubbel initiatief capstan 1 set

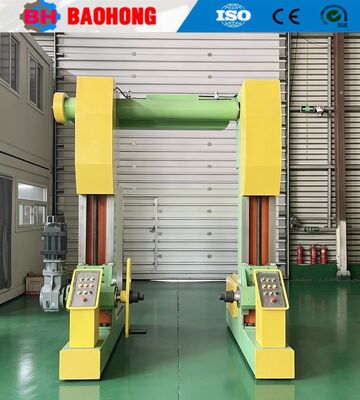

2.6Ø2500 opvangstandaard met traverse 1 set

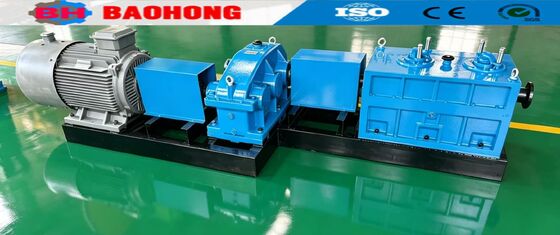

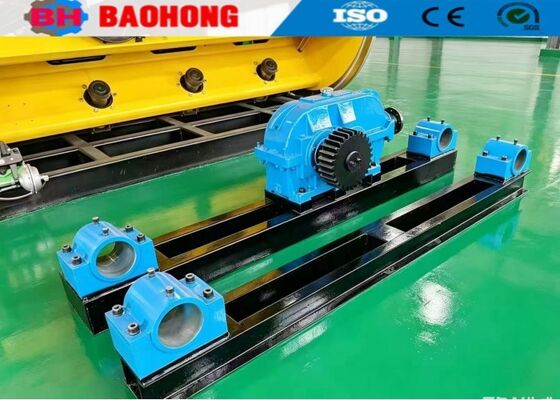

2.7 Transmissie systeem 1 set

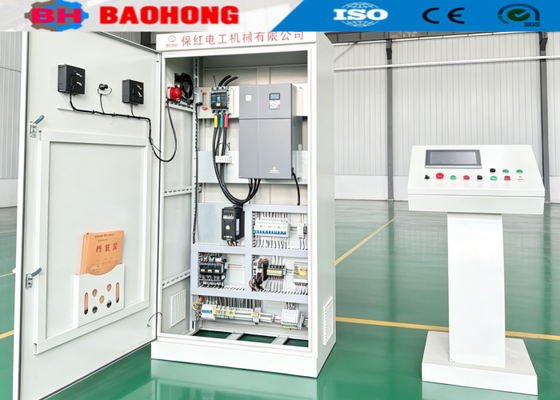

2.8Elektrisch bedieningssysteem 1 set

2.9Sichterheidsbeschermingsinrichting (push-pull beveiligingsdek) 1 set

2.10 Ground shaft beveiligingsdek 1 set

2.11Rolladingspreader 1 set

2.12 Pneumatische sleutel 1 set

3. Kenmerken
3.1De machine is uitgerust met een mens-machine-interface en alle bedieningselementen kunnen in realtime worden weergegeven en ingesteld, wat intuïtief en handig is.

3.2 De werkelijke rotatiesnelheid, de lineaire snelheid van de capstan en andere bedrijfsparameters van elke strander kunnen visueel worden weergegeven.

3.3Het meterwiel is verbonden met de hoofdbediening om de meter te laten stoppen.

3.4 Het ontkoppelingswaarschuwingssignaal wordt draadloos verzonden om verwarring of storing van de zenddraad doeltreffend te voorkomen.

3.5Aanpassen van een bedieningsdesk met touchscreen van het kabinettype, dat handig is voor gebruik en mooi van vorm is.

4. Technische parameters

4.1De diameter van een enkelstrengdraad

Koperdraad Φ1,5 Φ5,0 mm

Aluminiumdraad Φ1,8 Φ5,0 mm

4.2Max. stranding OD Φ45mm
4.3Straandspits

6B 50-720 mm

12B 77-866 mm

18B 99-998 mm

24B 110-1118 mm

4.4Rotatiesnelheid

6B 330 r/min

12B 308 r/min

18B 275 t/min

24B 252 r/min

4.5Max.capstan lineaire snelheid 85,45 m/min
4.6Capstan wieldameter Ø2000mm
4.7Roll in de kooi PND500
4.8Centrale aflossingsrol, afmeting PN100 PN1600
4.9Opnemen van de spoel PN1600 PN2500
4.10 Hoofdmotorvermogen 75 kW ((AC-motor met omvormer)

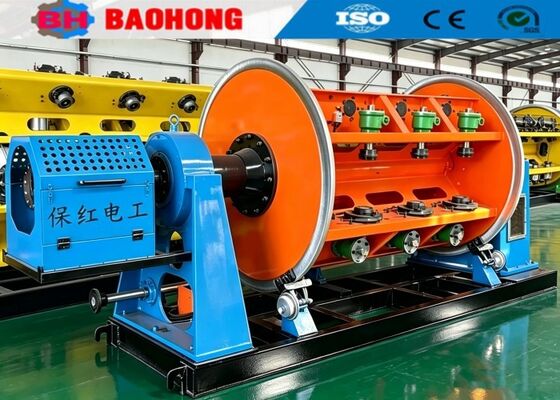

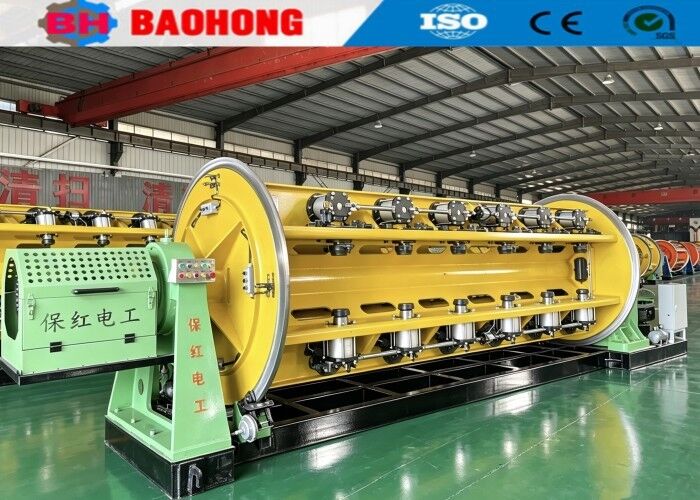

5Foto's.

6Verpakkingsfoto.

7. Onze fabriek en bedrijf introductie

Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.

Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip-kabellijnen en de CLY High speed Cradle-opleggingslijnen.

Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie werkplaats 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.Enis uitgegroeid tot een van de belangrijkste fabrikanten van strooimachines in China.
