Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Naam van het product: | Tubulaire Typekabel die Machine vastlopen | Materiaal: | Cu-draad, Al draad en geïsoleerde kabelkern |
|---|---|---|---|
| Gebruik: | Draad Buisvormige stranding | Toepassingsspoel: | 1250 mm; 1600 mm; 2000 mm |
| Dia. van enige draad 400 (van Cu): | φ1.2-2.6 mm | Dia. van enige (Al) draad 400: | φ1.8-2.6 mm |
| Garantie kleur: | 12 maanden | Periode van uitrusting: | Op verzoek |
| Markeren: | Hoge snelheids Tubulaire Vastlopende Machine,kabeldraad productiemachines |
||
Machines voor het maken van draad en kabel
1. Toepassing
Het wordt gebruikt voor het stranden van de stalen draden, aluminium draden en koperdraden, evenals het stranden van de besturingskabel.De stranding buisvormige kooi met 2 sectie integrale maakbewerking heeft kleine draaiende radiale, beide uiteinden worden ondersteund door lager, die kan zorgen voor een gestage werking en lange levensduur.
2. kenmerk
2.1 Een buis die op een omringend lager of rol draait.
2.2 Machines die kunnen werken in torsietoestand of in totale achterste draai met de mogelijkheid van variabele achterste draai.
2.3 De draadspanning moet constant worden gehouden van volle tot lege uitbetalingsrol.
2.4 detector voor het breken van draad/streng voor elke uitbetaling.
2.5 Pneumatische spits met veiligheidsvergrendelingssysteem.
3. Technische parameters
|
Model (buisvormige stroomachine)
|
JGG-400 | JGG-500 | JGG-630 | |
| Diameter van een enkele draad |
met een gewicht van niet meer dan 10 kg
|
φ1,2-2,6 mm | φ1,4-4 mm | φ2-7 mm |
|
Aluminium
|
φ1,8-2,6 mm | φ1,8-4 mm | φ2-7 mm | |
|
Maximale OD van de gestrand geleider
|
φ7 mm | φ10 mm | φ12 mm | |
| Stranding Pitch | 6 Bobbin Stranding Cage | 37-281 mm | 44-338 mm | 82-620 mm |
| 12 Bobbin Stranding Cage | 37-281 mm | 44-338 mm | 82-620 mm | |
| 18 Bobbin Stranding Cage | 44 tot en met 334 mm | 44-338 mm | 82-620 mm | |
| Rotatiesnelheid | 6 Bobbin Stranding Cage | 600 r/min | 600 r/min | 400 r/min |
| 12 Bobbin Stranding Cage | 600 r/min | 500 r/min | 300 r/min | |
| 18 Bobbin Stranding Cage | 450 r/min | 400 r/min | 230 r/min | |
| Capstan | Capstan wieldiameter | φ600 mm | φ800 mm | φ1000 mm |
|
Maximale trekkracht
|
3T | 5T | 5T | |
|
Motorvermogen
|
22 kW | 30 kW | 37 kW | |
|
Grootte van de bobin
|
400 mm | 500 mm | 630 mm | |
|
Centrale uitbetaling Bobbin
|
400 mm | 500 mm | 630 mm | |
|
Opname Bobbin
|
1250 mm | 1600 mm | 2000 mm | |

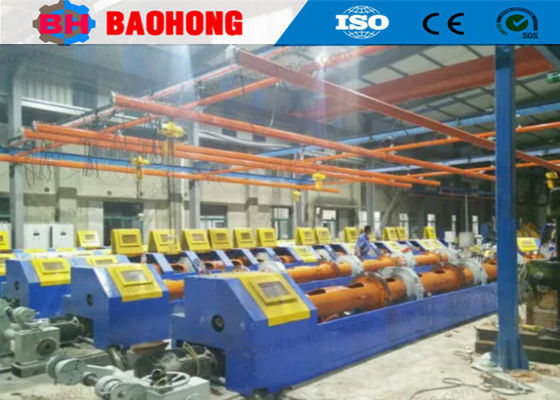

4Foto.
5Verpakkingsfoto.
6Onze fabriek en introductie.
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip-kabellijnen en de CLY High speed Cradle-opleggingslijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie werkplaats 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
