| Naam: | Tubulair Type die Machine vastlopen | Vorm: | Tubulaire vorm |
|---|---|---|---|
| gebruik voor: | Draadstranden | Materialen: | Cu, Al draad en Staaldraden |
| Schelpdieren: | 400 mm, 500 mm, 630 mm | Remmethode: | Pneumatische typerem |
| Kleur van de machine: | Op maat | Garantietijd: | 1 jaar |
| Markeren: | Het vastlopen van de Machine van het Draaddraadtrekken,De tubulaire Machine van het Draaddraadtrekken,500mm Bobbin Tubular Stranding Machine |
||
Tubulaire vorm Stranding draad en kabel maken machine met 500 mm bobbin
1. Toepassing
De tubulaire stranding machine wordt gebruikt voor het stranden van koperdraad, aluminiumdraad en geïsoleerde kabelkern. De productiesnelheid is extreem snel. Bijvoorbeeld JGG/1+6 Tubular Stranding Machine,45 mm2 lege dradenAls we de laad- en lostijden en de stoptyd van de host verminderen, bijvoorbeeld 3 uur, dan is de snelheid van de splijtmachine ongeveer 2500m/h.20000 meter geleider kan worden geproduceerdDe productiecapaciteit is zeer hoog.
2. kenmerk
2.1 De stroomachine is ontworpen met 1+5 Bobbin, 1+6 Bobbin, 1+8 Bobbin, 1+10 Bobbin, 1+12 Bobbin, Cage of volgens de eisen van de klant.
2.2 Het buisvormige lichaam is in een geheel met weinig radiële uitloop. Het wordt aan beide uiteinden op het lager gesteund en draait met een zeer laag geluid.
2.3 De buisvormige kooi is verhit, waardoor de interne spanning wordt verminderd en de levensduur wordt verlengd.
2.4 Bobbins die met mechanische pinten worden vergrendeld: de ene is verplaatsbaar en de andere is vast, of de bobbin wordt aan de as bevestigd door middel van een slot.
3. Technische parameters
|
Model (buisvormige stroomachine) |
JGG-400 | JGG-500 | JGG-630 | |
| Diameter van een enkele draad |
met een gewicht van niet meer dan 10 kg |
φ1,2-2,6 mm | φ1,4-4 mm | φ2-7 mm |
|
Aluminium |
φ1,8-2,6 mm | φ1,8-4 mm | φ2-7 mm | |
|
Maximale OD van de gestrand geleider |
φ7 mm | φ10 mm | φ12 mm | |
| Stranding Pitch | 6 Bobbin Stranding Cage | 37-281 mm | 44-338 mm | 82-620 mm |
| 12 Bobbin Stranding Cage | 37-281 mm | 44-338 mm | 82-620 mm | |
| 18 Bobbin Stranding Cage | 44 tot en met 334 mm | 44-338 mm | 82-620 mm | |
| Rotatiesnelheid | 6 Bobbin Stranding Cage | 600 r/min | 600 r/min | 400 r/min |
| 12 Bobbin Stranding Cage | 600 r/min | 500 r/min | 300 r/min | |
| 18 Bobbin Stranding Cage | 450 r/min | 400 r/min | 230 r/min | |
| Capstan | Capstan wieldiameter | φ600 mm | φ800 mm | φ1000 mm |
|
Maximale trekkracht |
3T | 5T | 5T | |
|
Motorvermogen |
22 kW | 30 kW | 37 kW | |
|
Grootte van de bobin |
400 mm | 500 mm | 630 mm | |
|
Centrale uitbetaling Bobbin |
400 mm | 500 mm | 630 mm | |
|
Opname Bobbin |
1250 mm | 1600 mm | 2000 mm | |

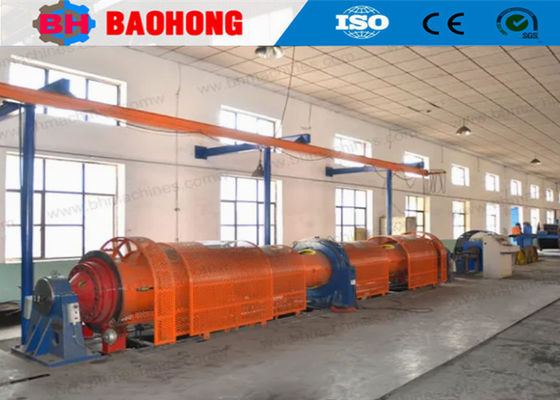

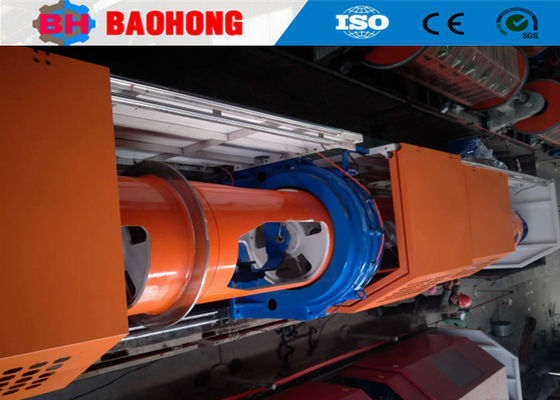

4Foto.
5Verpakkingsfoto.
6Onze fabriek en introductie.
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip-kabellijnen en de CLY High speed Cradle-opleggingslijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie werkplaats 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
