| Name: | Reliable Tubular Type Cable Stranding Machine | Model: | JGG-400/JGG-500/JGG-630 |
|---|---|---|---|
| Type: | Tubular type | Material: | Copper, Al,Steel wire |
| Use for: | Wire Stranding | PLC: | SIEMENS |
| Warranty period: | 12 Months | Color: | Optional |
| Markeren: | Koperdraad die Machine verdraaien,kabeldraad productiemachines |
||

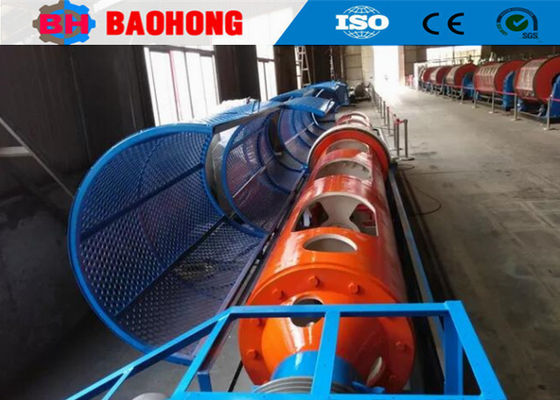

Betrouwbare buisvormige kabelstrengmachine / koperdraad draaimachine
1. Toepassing
2. kenmerk
2.1Het buisvormige lichaam is in een geheel met weinig radiële uitloop. Het is aan beide uiteinden op het lager gesteund en draait met een zeer laag geluid.
2.2 De bobin wordt vastgeklemd met schijfspring en met een pneumatisch apparaat losgelaten.
2.3Het kan het breuksignaal van elke spoel in elke stranding kooi nauwkeurig te schatten met behulp van de digitale kwantiteit scannen, en de breuk positie kan worden weergegeven op het touchscreen
2.4De machine neemt de hele lijn PLC-besturing aan. Het elektrische besturingssysteem is geavanceerd in technologie, gemakkelijk te bedienen, betrouwbaar in het lopen.
3. Technische parameters
|
Model (buisvormige stroomachine)
|
JGG-400 | JGG-500 | JGG-630 | |
| Diameter van een enkele draad |
met een gewicht van niet meer dan 10 kg
|
φ1,2-2,6 mm | φ1,4-4 mm | φ2-7 mm |
|
Aluminium
|
φ1,8-2,6 mm | φ1,8-4 mm | φ2-7 mm | |
|
Maximale OD van de gestrand geleider
|
φ7 mm | φ10 mm | φ12 mm | |
| Stranding Pitch | 6 Bobbin Stranding Cage | 37-281 mm | 44-338 mm | 82-620 mm |
| 12 Bobbin Stranding Cage | 37-281 mm | 44-338 mm | 82-620 mm | |
| 18 Bobbin Stranding Cage | 44 tot en met 334 mm | 44-338 mm | 82-620 mm | |
| Rotatiesnelheid | 6 Bobbin Stranding Cage | 600 r/min | 600 r/min | 400 r/min |
| 12 Bobbin Stranding Cage | 600 r/min | 500 r/min | 300 r/min | |
| 18 Bobbin Stranding Cage | 450 r/min | 400 r/min | 230 r/min | |
| Capstan | Capstan wieldiameter | φ600 mm | φ800 mm | φ1000 mm |
|
Maximale trekkracht
|
3T | 5T | 5T | |
|
Motorvermogen
|
22 kW | 30 kW | 37 kW | |
|
Grootte van de bobin
|
400 mm | 500 mm | 630 mm | |
|
Centrale uitbetaling Bobbin
|
400 mm | 500 mm | 630 mm | |
|
Opname Bobbin
|
1250 mm | 1600 mm | 2000 mm | |
4Foto.
5Verpakkingsfoto.
6.Onze fabriek en introductie
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip-kabellijnen en de CLY High speed Cradle-opleggingslijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie werkplaats 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
