| Name: | Cable Armouring Machine | Type: | Planetary & Sun |
|---|---|---|---|
| Usage: | Cable Making Industry | Drums: | 400 |
| Materials: | Steel/Cu/Al | Motor brand: | SIEMENS |
| Touch screen brand: | SIEMENS | Product painting: | Optional |
| Guarantee time: | 1 year | ||
| Markeren: | de pantseringsmachine van de staaldraad,de pantseringsmachine van de staalband |
||
High Speed Cable Armoring Machine, Automatische banden legmachine.
1. Toepassing
Er zijn twee soorten draadpantseringsmachines, een planetaire en zonnestructure en de andere rigide type pantseringsmachine.Maar de planetaire en zonne-type draad pantsermachine met wieg vergrendeling eenheid en back-twist eenheid, die de staaldraadverzetting met back-twist en ook de staalstrookverzetting zal ontmoeten.
2. Hoofdbestanddelen
|
1600 mm schachtloze afbetalingsstand
|
1 set |
|
24 B stranding cage
|
1 set |
|
24 B stranding cage
|
1 set |
|
Post voormalige eenheid
|
2 sets |
|
Meterteller
|
1 set |
|
1600 Dubbeltrekkers ((27 trappen versnellingsbak)
|
1 set |
|
1600 mm elektrische inductie-overbruggingseenheid
|
1 set |
|
1600 mm schachtloze opvangstand
|
1 set |
|
37 kw wisselstroommotor
|
1 set |
|
Versnellingsbak van klasse 27
|
1 set |
|
Transmissieas
|
1 set |
|
Elektrische omrekeningskast met frequentie
|
1 set |
3. Technische parameters
Model (machine voor het aanscherpen van staaldraad) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diameter van staaldraad | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | |
| Maximaal gestrand OD | 40 mm | 55 mm | 60 mm | 70 mm | |
| Stranding Pitch | 24 Bobbin Stranding Cage |
38-752 | 51 tot en met 942 | 63- 1144 | 500 tot en met 4120 |
36 Bobbin Stranding Cage |
38-752 | 51 tot en met 942 | 63- 1144 | 500 tot en met 4120 | |
42 Bobbin Stranding Cage |
38-752 | 51 tot en met 942 | 63- 1144 | 500 tot en met 4120 | |
| 48 Bobbin Stranding Cage | 38-752 | 51 tot en met 942 | 63- 1144 | 500 tot en met 4120 | |
| Rotatiesnelheid | 24 Bobbin Stranding Cage | 98 r/min | 90 r/min | 68,3 r/min | 55 r/min |
| 36 Bobbin Stranding Cage | 88 r/min | 80 r/min | 58,3 r/min | 45 r/min | |
| 42 Bobbin Stranding Cage | 78 r/min | 70 r/min | 48,3 r/min | 35 r/min | |
| 48 Bobbin Stranding Cage | 68 r/min | 60 r/min | 38,3 r/min | 28 r/min | |
Capstan |
Capstan wieldiameter | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Maximale trekkracht | 10T | 15T | 15T | 20T | |
Motorvermogen |
45 kW | 55 kW | 55 kW | 75 kW | |
Grootte van de bobin |
315 mm | 400 mm | 500 mm | 630 mm | |
Centrale uitbetaling Bobbin |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Neem Bobbin op. |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Maximale lijnsnelheid bij afslag |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Centrale hoogte |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |

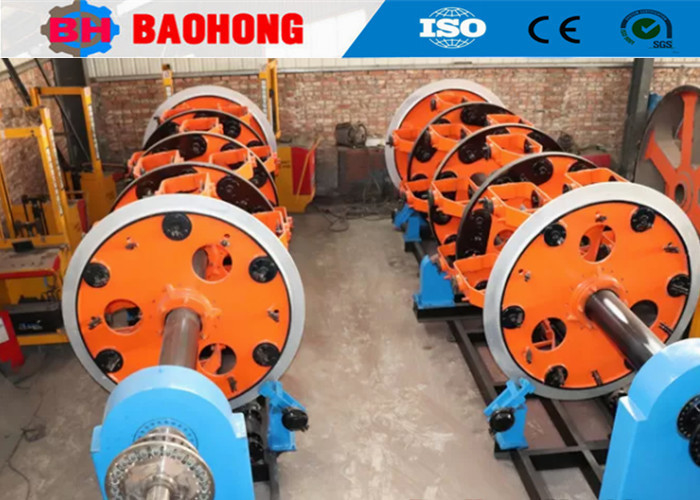

4Foto's.
5Verpakkingsfoto.
6.Onze fabriek en introductie
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip-kabellijnen en de CLY High speed Cradle-opleggingslijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie werkplaats 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
