1000 RPM Carbon Bow Skip Wire Stranding Machine met detectie van draadbreuk
Deze krachtige strandingmachine is ontworpen voor het draaien van vier ronde geïsoleerde kernen met behulp van een terugdraaiende strengvorm, met geïntegreerde vulling en niet-metalen tapmogelijkheden.
Toepassingen
Hoofdzakelijk gebruikt voor het draaien van vier ronde geïsoleerde kernen met terugdraaiende strengvorm, met geïntegreerde vulling en niet-metalen tapfuncties.
Technische specificaties
| Model (Sla strandmachine over) |
JGB-630(500) |
JGB-700 |
JGB-800 |
| Diameter van enkele draad - Koper |
φ1,8-5 mm |
φ2-5 mm |
φ2,5-5 mm |
| Diameter enkele draad - Aluminium |
φ2,0-5 mm |
φ2,5-5 mm |
φ3,0-5 mm |
| Diameter enkele draad - Gegalvaniseerde staaldraad |
φ1,0-4,0 mm |
φ1,2-4,0 mm |
φ1,5-4,0 mm |
| Maximale gestrande geleider OD |
φ35-55 mm |
φ35-55 mm |
φ35-55 mm |
| Strandingafstand - Strandkooi met 6 spoelen |
31,1-235,0 mm |
31,1-235,0 mm |
31,1-235,0 mm |
| Max. Roterende snelheid - 6 spoelkooien |
1000 tpm |
800 tpm |
700 tpm |
| Diameter kaapstanderwiel |
1200 mm |
1400 mm |
1400 mm |
| Maximale trekkracht |
10 T |
10 T |
12 T |
| Motorvermogen |
37 kW |
45 kW |
55 kW |
| Spoelgrootte |
630*475*127 |
710*530*127 |
800*600*127 |
| Centrale uitbetalingsspoel |
630*475*127 |
710*530*127 |
800*600*127 |
| Opnamespoel |
1250*950*80 |
1600*1180*80 |
1600*1180*80 |
| Maximale lineaire afstandssnelheid |
235 m/min |
200 m/min |
170 m/min |
| Centrale hoogte |
1000 mm |
1000 mm |
1000 mm |
Hoofdcomponenten
- Centrale uitbetalingsstandaard
- Stranding kooi
- Matrijshouder
- Niet-metalen tapekop
- Mechanische meterteller
- Kolomtype opname met verplaatsing
- Mechanisch transmissiesysteem
- Elektrisch controlesysteem

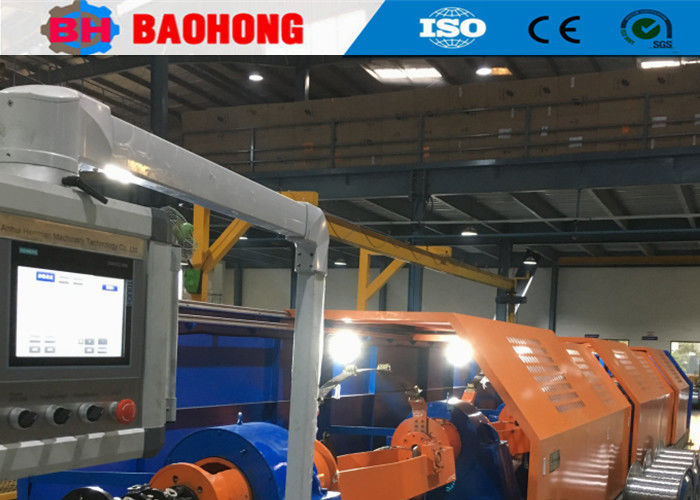

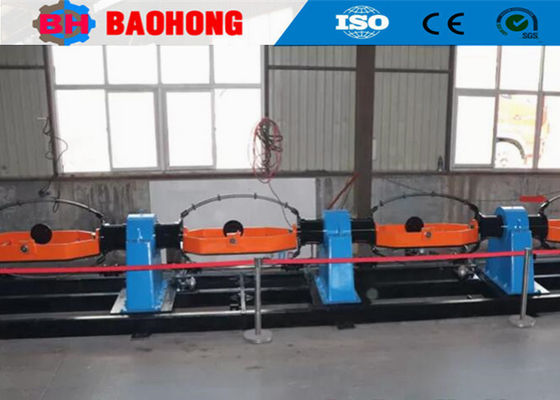

Productafbeeldingen
Verpakking
Fabrikantinformatie
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006. Ons bedrijf is gevestigd in de economische ontwikkelingszone van de stad Hejian, in de provincie Hebei, en is uitgegroeid tot de grootste professionele fabrikant van draadbundelmachines en oplegmachines in Noord-China.
Sinds 2006 legt Baohong Machinery zich toe op het onderzoek en de ontwikkeling van machines voor het vastbinden en leggen van draden, waarbij aanzienlijke technologische vooruitgang wordt geboekt. Wij zijn de enige fabriek in China die de JLK-serie machines voor stijve stranding kan ontwikkelen tot verwerking op de lopende band. We hebben onafhankelijk JGB Bow Skip-strandingslijnen, CGB Bow Skip-type kabellijnen en CLY High Speed Cradle-type Lay-up-lijnen ontwikkeld.
Hejian Baohong Electrical Machinery Co., Ltd. heeft een oppervlakte van 10.000 vierkante meter met een productieatelier van 8.000 vierkante meter. Ons bedrijf heeft 60 medewerkers in dienst, waaronder 10 R&D-professionals. Met een jaarlijkse productiewaarde van meer dan 10 miljoen dollar hebben we ons ontwikkeld tot een van China's belangrijkste fabrikanten van strandingsmachines.
