| Beschrijving: | Skip type Kabeldraad die Machine vastlopen | Aanvragen: | Draadstranden |
|---|---|---|---|
| Materiaal: | Draad van koper, van aluminium en van staal | Klossen: | 500 700 enz. |
| Roterende snelheid: | 1000 r/min | Schilderen: | Maatwerk |
| Centrale hoogte: | 1000 mm | Garantieperiode: | Één Jaarwaarborg |
| Markeren: | Het vastlopen van Kabeldraad Productiemachines,Skip Kabeldraad Productiemachines,Kabeldraad Productiemachines 1000RPM |
||

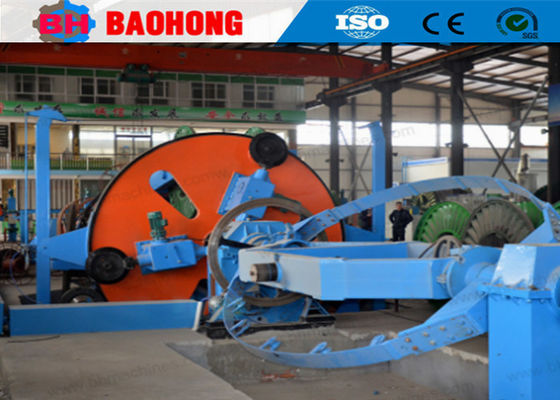

Vervaardiging van een Skip-type kabeldraadstrandmachine voor een rotatiesnelheid van 1000 RPM
De skip stranding machine wordt gebruikt voor het stranden van koperdraad, aluminium draad en staaldraad,voor het stranden van 1+6 structuur geleider.Het is ook strengen geïsoleerde kabel kern.
Het werkt snel met de stranding boog van hoge rotatiesnelheid.Beide uiteinden van de stranding boog zijn verbonden met de draaiband.de natuurlijke vorming kan worden gewaarborgd wanneer de boeg met een hoge snelheid draait.
2. Technische gegevens
| Model (Skip Stranding Machine) | JGB-630 ((500) | JGB-700 | JGB-800 | |
| Diameter van een enkele draad | met een gewicht van niet meer dan 10 kg | φ1,8-5 mm | φ2-5 mm | φ2,5-5 mm |
| Aluminium | φ2,0-5 mm | φ2,5-5 mm | φ3,0-5 mm | |
| van staal of van staal | φ1,0-4,0 mm | φ1,2-4,0 mm | φ1,5-4,0 mm | |
| Maximale OD van de gestrand geleider | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Bobbin Stranding Cage | 31.1-235.0 mm | 31.1-235.0 mm | 31.1-235.0 mm |
| Max. Rotatiesnelheid | 6 Bobbin Stranding Cage | 1000 r/min | 800 r/min | 700 r/min |
| Capstan | Capstan wieldiameter | 1200 mm | 1400 mm | 1400 mm |
| Maximale trekkracht | 10 T | 10 T | 12 T | |
| Motorvermogen | 37 kW | 45 kW | 55 kW | |
| Grootte van de bobin | 630*475*127 | 710*530*127 | 800*600*127 | |
| Centrale uitbetaling Bobbin | 630*475*127 | 710*530*127 | 800*600*127 | |
| Opname Bobbin | 1250*950*80 | 1600*1180*80 | 1600*1180*80 | |
| Maximale lijnsnelheid bij afslag | 235 m/min | 200 m/min | 170 m/min | |
| Centrale hoogte | 1000 mm | 1000 mm | 1000 mm | |
3. Hoofdstukken

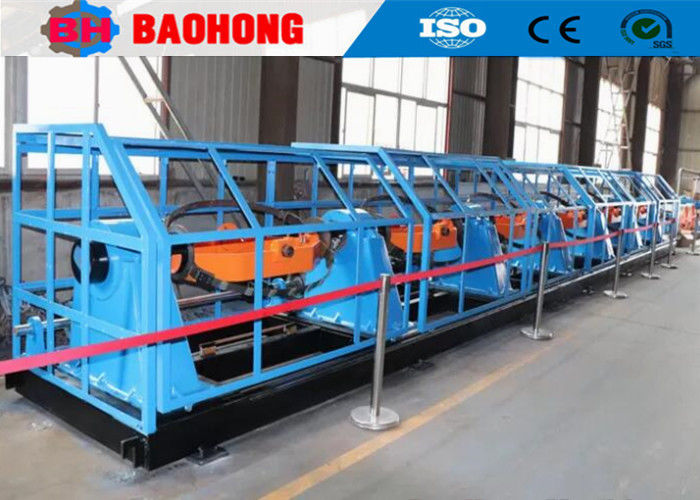

3.1 Strandkist
3.2Sterke dubbele afhaalkapstan
3.3Voorafdraai- en compacteringssysteem
3.4Meter (mechanisch en elektrisch)
3.5Φ3150 Kolomopname met oversteekstand
3.6Elektrisch besturingssysteem
3.7Sicherheidsbeschermingssysteem
Foto's
5Verpakkingsfoto.
6Onze fabriek en introductie.
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip type bekabelingslijnen en de CLY High speed Cradle type Laying-up-lijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie werkplaats 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
