Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Naam: | Boog Tubulaire Strander Gecombineerde Machine | Gebruik: | Skip Draad het Vastlopen |
|---|---|---|---|
| Materialen: | Koperdraad, Alwire, Staaldraden | Grootte van de rol: | 630B |
| Koperdraaddia.: | Φ1.5-Φ5.0 | Aluminium draad dia.: | Φ1.8-Φ5.0 |
| Dia van de staaldraad.: | Φ1.8-Φ4.0 | Machine het schilderen: | Op maat |
| Markeren: | Boog Tubulaire Strander,Tubulaire Strander Gecombineerde Machine,Het verdraaien van Kabelboog die Machine vastlopen |
||

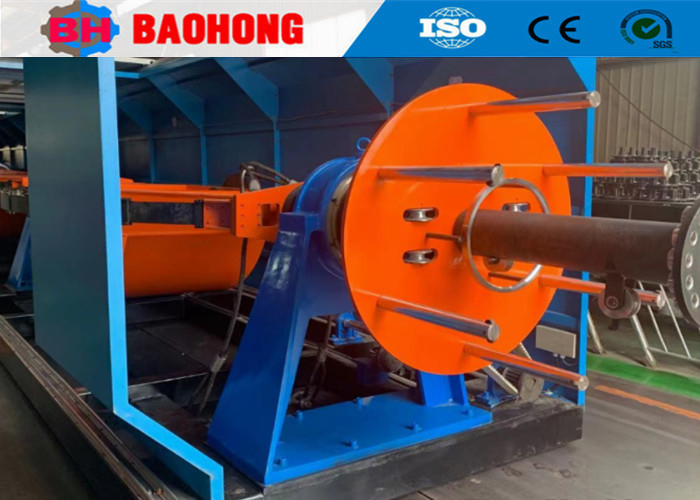

Combineermachine voor het draaien van kabelgeleiders
De Skip Stranding Machine wordt gebruikt voor het stranden van koperdraad, aluminiumdraad, gegalvaniseerde zachte draad en het leggen van de geïsoleerde kabelkern.De draden gaan door de bogen en steundozen door leidwielenDe basis van het raam is gemaakt van een stalen buis van 100 x 200 vierkante meter, en een 25 mm dikke stalen plaat wordt op de stalen buis gesweisd voor de draagdozen.
2Mechanische en elektrische onderdelen
2.1 De lagers zijn van het merk Ha Erbin, Wa Fangdian en Luoyang.
2.2 Motoren zijn van bekende Chinese producten.
2.3 AC driver is van Danfoss merk.
2.4 DC-driver is van SSD Parker 590 serie merk.
2.5 PLC is van Siemens.
2.6 touchscreen is van Siemens.
2.7 De belangrijkste elektrische onderdelen voor laagspanning zijn van hoogwaardige en bekende Chinese merken.
|
Model (Skip Stranding Machine)
|
JGB-630 ((500) | JGB-700 | JGB-800 | |
|
Diameter van een enkele draad |
met een gewicht van niet meer dan 10 kg
|
φ1,8-5 mm | φ2-5 mm | φ2,5-5 mm |
|
Aluminium
|
φ2,0-5 mm | φ2,5-5 mm | φ3,0-5 mm | |
|
van staal of van staal |
φ1,0-4,0 mm | φ1,2-4,0 mm | φ1,5-4,0 mm | |
|
Maximale OD van de gestrand geleider |
φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Bobbin Stranding Cage | 31.1-235.0 mm | 31.1-235.0 mm | 31.1-235.0 mm |
| Max. Rotatiesnelheid | 6 Bobbin Stranding Cage | 1000 r/min | 800 r/min | 700 r/min |
| Capstan | Capstan wieldiameter | 1200 mm | 1400 mm | 1400 mm |
| Maximale trekkracht | 10 T | 10 T | 12 T | |
|
Motorvermogen |
37 kW | 45 kW | 55 kW | |
|
Grootte van de bobin |
630*475*127 | 710*530*127 | 800*600*127 | |
|
Centrale uitbetaling Bobbin |
630*475*127 | 710*530*127 | 800*600*127 | |
|
Opname Bobbin |
1250*950*80 | 1600*1180*80 | 1600*1180*80 | |
|
Maximale lijnsnelheid bij afslag |
235 m/min | 200 m/min | 170 m/min | |
|
Centrale hoogte |
1000 mm | 1000 mm | 1000 mm | |
6.Onze fabriek en introductie
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip-kabellijnen en de CLY High speed Cradle-opleggingslijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie werkplaats 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
