Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Productnaam: | Stijve spanmachine voor ACSR- en aluminiumgeleiders met stalen kern | Toepasselijke wielgrootte: | 500 / 630 |
|---|---|---|---|
| Toepasselijke materialen: | Draad van koper, van aluminium en van staal | Sollicitatie: | Het stijve vastlopen |
| Voeding: | 380V/415V 50/60HZ | Schilderkleur: | Optioneel |
| Midden hoogte: | 1100 mm | Garantieperiode: | Eén jaar |
| Markeren: | Hoge snelheids Stijve Vastlopende Machine,Het Stijve Kader Strander van de koperdraad,rigide stranding machine met garantie |
||
De machine is ontworpen om koperen en aluminiumleiders te stranden.met een vermogen van meer dan 10 W. Rigid stranding lines zijn de ideale oplossing voor de productie van grote geleiders voor LV/MV/HV-stroomkabels en luchtleidingen (AAC, AAAC, ACSR).630 mm, en 800 mm, voorzien van een automatisch zijdelings- of vloerbelastingssysteem, evenals op maat gemaakte systemen die zijn afgestemd op de specifieke behoeften van de klant.
2. Kenmerken
2.1 Streng-frame-strengs zijn ontworpen met 1+6+12+18+24+30+36 Bobbin Cage.
2.2 Bobbin: 500 mm, 630 mm, 710 mm DIN 46397 Standaard / Gemodificeerd.
2.3 Het kan met behulp van de digitale kwantitatieve scanning het breuksignaal van elke spoel in elke strandkooi nauwkeurig inschatten en de breukpositie op het aanraakscherm weergeven.
2.4 In geval van stroomstoring wordt de machine door een noodremsysteem gecontroleerd tot stilstand gebracht, zodat de spoel door middel van een veerdruk met een secundair positief slot wordt vastgehouden.Het loslaten van de spoel is door extern gesloten pneumatische compressielucht.
2.5 Constant Bobbin back tension achieved by Electronic pneumatic valve & Single bobbin rotation is electronically sensed for maintaining consistent tension by positive motor control system or passive mechanical equipment.
3. Parameters van de machine
| Model (rigid stranding machine) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diameter van een enkele draad | met een gewicht van niet meer dan 10 kg | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maximale OD van de gestrand geleider | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Bobbin Stranding Cage | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Bobbin Stranding Cage | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Bobbin Stranding Cage | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Bobbin Stranding Cage | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Bobbin Stranding Cage | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Rotatiesnelheid | 6 Bobbin Stranding Cage | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| 12 Bobbin Stranding Cage | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| 18 Bobbin Stranding Cage | 208.5 r/min | 155 r/min | 142.6 r/min | |
| 24 Bobbin Stranding Cage | 179 r/min | 130.1 r/min | 122.3 r/min | |
| 30 Bobbin Stranding Cage | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| Capstan | Capstan wieldiameter | 2000 mm | 2000 mm | 2000 mm |
| Maximale trekkracht | 30 T | 30 T | 40 T | |
| Voorspiraalapparaat | Pitch | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Motorvermogen | 90-180 kW | 110-180 kW | 130-180 kW | |
| Grootte van de bobin | 500*375*127 | 630*475*127 | 710*530*127 | |
| Centrale uitbetaling Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Opname Bobbin | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maximale lijnsnelheid bij afslag | 69 m/min | 69 m/min | 62 m/min | |

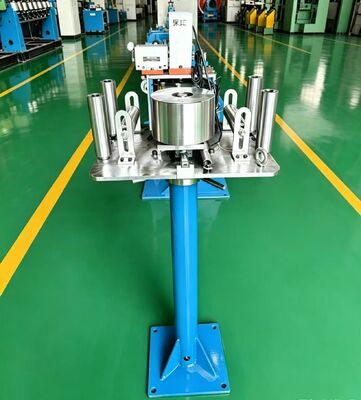

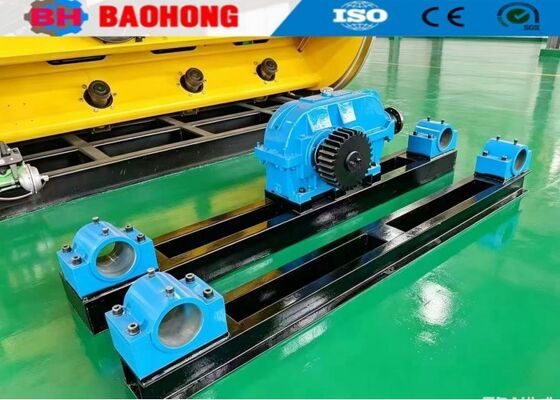

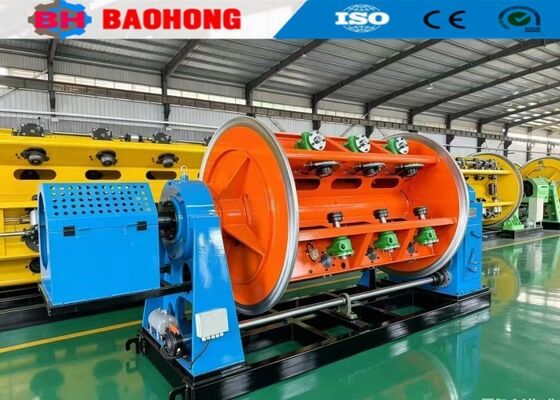

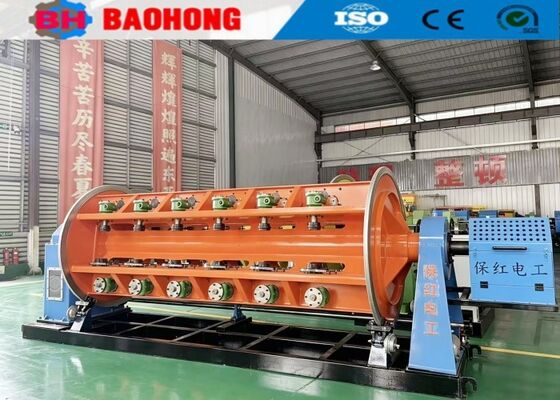

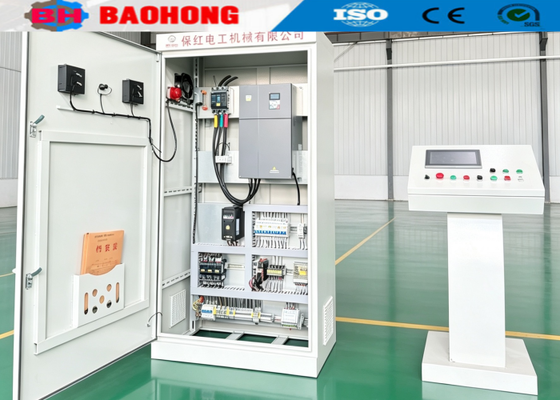

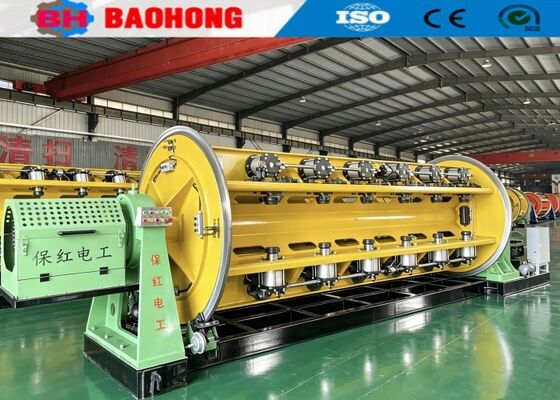

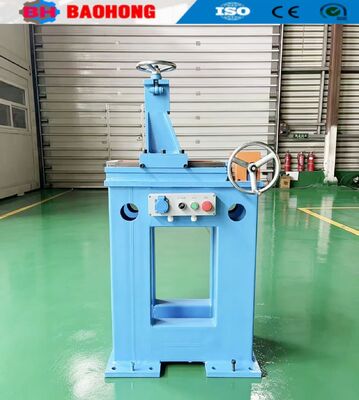

4Foto's.
5Foto's van de verpakking.
6.Onze fabriek en introductie
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip-kabellijnen en de CLY High speed Cradle-opleggingslijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie workshop 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
