Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Product name: | 1250mm Drum Laying Up Machine | Schelpdieren: | 800 1000 1250 1400 1600 1800 2000 |
|---|---|---|---|
| Use for: | Cable laying up | Stranding Pitch(1000): | 200-2000 mm |
| Capstan Wheel Diameter(630): | 1000 | Merk van de omvormer: | Siemens |
| Motormerk: | Siemens | Equipment painting: | Optional |
| Guarantee time: | 1 yeear | ||
| Markeren: | 1250mm de Machine van het Trommeluit de roulatie halen,De Productiemateriaal van de hoge Precisiekabel,60m/min de Machine van het kabeluit de roulatie halen |
||
1250 mm trommelopleggingsmachine Hoogprecisie kabelproductieapparatuur
1. Toepassing
De Laying Up Machine wordt gebruikt voor het bekabelen van de multi-core, rubber kabels, plastic stroomkabels, telefoonkabels, besturingskabels, PVC kabels, XLPE kabels met of zonder stalen pantsering, mijnbouw kabels,laagspannings- en middelslagspanningskabels.
2. Kenmerken
2.1 De kabelleggingsmachine voor kooien is voor 100% achterovergeslagen en vastgebonden.
2.2 Ontworpen voor het opzetten van stroomgeleiders met 3-5 ronde kernen en rechte of sectorvormige kernen.
2.3 voorzien van een dubbelwieltrekkende capstan bij het rijden van kleine kabels of van een trek-af-worm voor grotere krachtkabels.
2.4 De machine is voorzien van een HMI+PLC-besturingssysteem voor de voorinstelling van de opleggingshoogte en voor de snelheidssynchronisatie met de opname.
2.5 Onafhankelijke door een motor aangedreven roterende afbetalingsstands draaien synchroon met de roterende opname en kunnen ook onafhankelijk draaien.De roterende opvangstand wordt ondersteund door onderrollers met een verbeterde structuurstijfheid, betrouwbaarheid en stabiliteit van de rotatie.
3. Technische parameters
| Model (inlegmachine) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | CLY -1600/3+1+1 | |
| Diameter van een enkele draad | φ5-10 mm | φ5-12 mm | φ8-20 mm | φ8-25 mm | φ10-35 mm | |
| Maximale OD van de gestrand geleider | φ30 mm | φ40 mm | φ63 mm | φ70 mm | φ80 mm | |
| Stranding Pitch | 50-800 mm | 95-1500 mm | 200-2000 mm | 420-3500 mm | 550-5176 mm | |
| Capstan | Capstan wieldiameter | 1000 mm | 1200 mm | 1800 mm | 2000 mm | 2500 mm |
| Maximale trekkracht | 10 T | 12 T | 15 T | 20 T | 25 T | |
| Motorvermogen | 18.5 kW | 22 kW | 30 kW | 37 kW | 55 kW | |
| Grootte van de bobin | 630 mm | 800 mm | 1000 mm | 1250 mm | 1600 mm | |
| Opname Bobbin | 1600 mm | 1800 mm | 2000 mm | 2500 mm | 3150 mm | |
| Maximale lijnsnelheid bij afslag | 60 m/min | 60 m/min | 34 m/min | 28 m/min | 21 m/min | |
| Centrale hoogte | 1000 mm | 1000 mm | 1000 mm | 1000 mm | 1000 mm | |

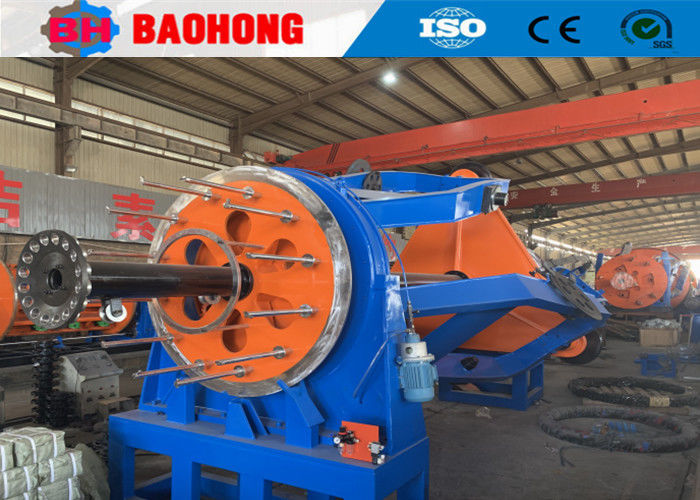

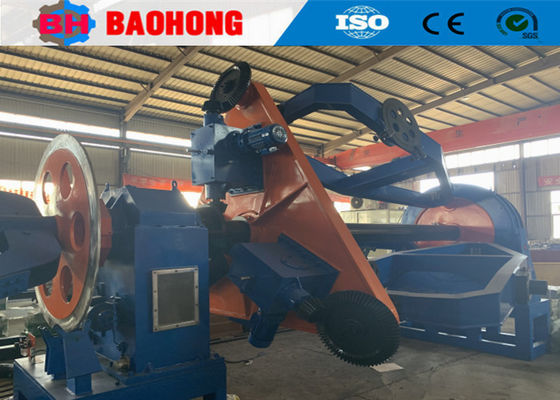

4Foto's.
5Verpakkingsfoto.
6Onze fabriek en introductie.
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip type bekabelingslijnen en de CLY High speed Cradle type Laying-up-lijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie werkplaats 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
Contactpersoon: Daisy
Tel.: +8618256531268
