Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Machinenaam: | Het verdraaien van de Draad van de het Uit de roulatie halenmachine | Bobinengroottes: | 800 1000 1250 1400 1600 1800 2000 |
|---|---|---|---|
| sollicitatie: | Het kabeluit de roulatie halen | Max. Trekkracht(1000): | 15T |
| Motorvermogen(800): | 22 kW | Centrale Hoogte (mm): | 1000 mm |
| Machinekleur: | Volgens klantenvereiste | Garantietijd: | 1 jaar |
| Motormerk: | SIMENS | ||
| Markeren: | Het verdraaien van het Uit de roulatie halenmachine,Layupkabel die Machine verdraaien,Machine van draad de Automatische Layup |
||
Draadkabelmachine voor het opzetten van draad
1. Toepassing
De machine is een kabelfabrieksmachine voor het leggen van kabels.De programmeerbare controller en touchscreen van de machine besturen de start van de hele machine elk onderdeel motorDe toonhoogte wordt ingesteld op de mens-machine interface, die nauwkeurig, snel en handig is.
2. Kenmerken
2.1 Wiegtype.
2.2 PLC-uitgerust.
2.3 Bobbin: 800 mm, 1000 mm, 1250 mm, 1600 mm DIN 46391 Standaard / Gewijzigd.
2.4 Kernopleggingsmachine, hoofdas wordt ondersteund door rollagers.
2.5 Onafhankelijk aangedreven motor wordt gebruikt voor het draaien van de afdraaistand, het spitsen van de bandkoppen en de gordel, de lengte van de leg is precisie en stabiliteit.
3. Technische parameters
| Model (inlegmachine) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | CLY -1600/3+1+1 | |
| Diameter van een enkele draad | φ5-10 mm | φ5-12 mm | φ8-20 mm | φ8-25 mm | φ10-35 mm | |
| Maximale OD van de gestrand geleider | φ30 mm | φ40 mm | φ63 mm | φ70 mm | φ80 mm | |
| Stranding Pitch | 50-800 mm | 95-1500 mm | 200-2000 mm | 420-3500 mm | 550-5176 mm | |
| Capstan | Capstan wieldiameter | 1000 mm | 1200 mm | 1800 mm | 2000 mm | 2500 mm |
| Maximale trekkracht | 10 T | 12 T | 15 T | 20 T | 25 T | |
| Motorvermogen | 18.5 kW | 22 kW | 30 kW | 37 kW | 55 kW | |
| Grootte van de bobin | 630 mm | 800 mm | 1000 mm | 1250 mm | 1600 mm | |
| Opname Bobbin | 1600 mm | 1800 mm | 2000 mm | 2500 mm | 3150 mm | |
| Maximale lijnsnelheid bij afslag | 60 m/min | 60 m/min | 34 m/min | 28 m/min | 21 m/min | |
| Centrale hoogte | 1000 mm | 1000 mm | 1000 mm | 1000 mm | 1000 mm | |

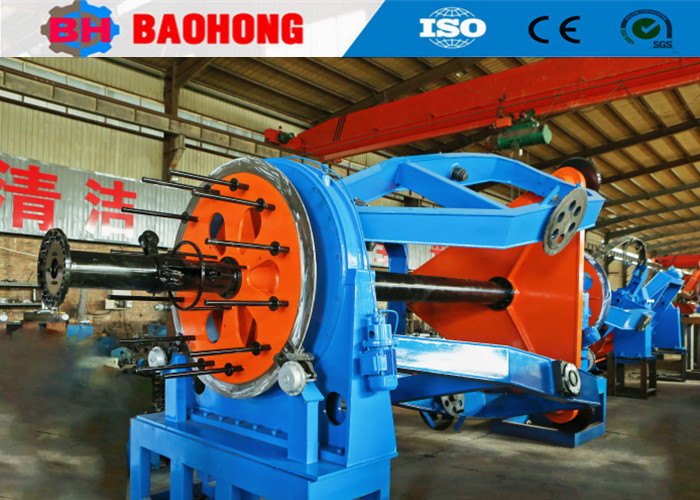

4Foto.
5Verpakkingsfoto.
6Onze fabriek en introductie.
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip-kabellijnen en de CLY High speed Cradle-opleggingslijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie workshop 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
