Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Machinenaam: | 7 draad Tubulaire Vastlopende Machine voor ACSR | Materiaal: | Cu-draad, Al draad en geïsoleerde kabelkern |
|---|---|---|---|
| Sollicitatie: | Het tubulaire type vastlopen | Toepassingsspoel: | 1250 mm; 1600 mm; 2000 mm |
| Dia. van enige draad 400 (van Cu): | φ1.2-2.6 mm | Dia. van enige (Al) draad 400: | φ1.8-2.6 mm |
| Garantieperiode: | 12 maanden | Machinekleur: | Optioneel |
| Markeren: | 7 draad Tubulaire Vastlopende Machine,1250mm Bobbin Tubular Stranding Machine,De Tubulaire Vastlopende Machine van ACSR |
||

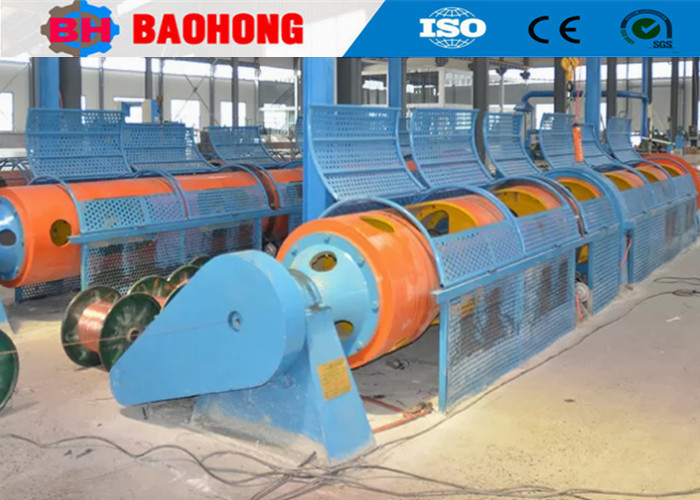

1250mm Bobine 7 Draads Buisvormige Strandmachine Voor ACSR
1. Toepassing
De hogesnelheidsmachines worden voornamelijk gebruikt voor het strengen van koperdraad, aluminiumdraad, staaldraad, ACSR en staalkabel. In combinatie met een tapekop kan deze worden gebruikt voor isolatiekernen en sommige strengprocessen voor besturingskabels.
2. Eigenschap
2.1 De kooi van de machine is een tweedelige integrale bewerking met kleine radiale uitloop en voor- en achterlagerondersteuning, stabiele werking, weinig ruis en een lange levensduur.
2.2 Machine kan werken in torsie of totale terugdraaiing met de mogelijkheid van variabele terugdraaiing.
2.3 Draadspanning constant gehouden van volle tot lege afwikkelspoel.
2.4 Draad/streng breukdetector voor elke afwikkeling.
2.5 Pneumatische spindel uitgerust met veiligheidsvergrendelingssysteem.
3. Technische parameters
|
Model (Buisvormige Strandmachine)
|
JGG-400 | JGG-500 | JGG-630 | |
| Diameter van enkele draad |
Koper
|
φ1.2-2.6 mm | φ1.4-4 mm | φ2-7 mm |
|
Aluminium
|
φ1.8-2.6 mm | φ1.8-4 mm | φ2-7 mm | |
|
Maximale gestrande geleider OD
|
φ7 mm | φ10 mm | φ12 mm | |
| Strand Pitch | 6 Bobine Strandkooi | 37-281 mm | 44-338 mm | 82-620 mm |
| 12 Bobine Strandkooi | 37-281 mm | 44-338 mm | 82-620 mm | |
| 18 Bobine Strandkooi | 44-334 mm | 44-338 mm | 82-620 mm | |
| Rotatiesnelheid | 6 Bobine Strandkooi | 600 r/min | 600 r/min | 400 r/min |
| 12 Bobine Strandkooi | 600 r/min | 500 r/min | 300 r/min | |
| 18 Bobine Strandkooi | 450 r/min | 400 r/min | 230 r/min | |
| Afnemer | Afnemer Wiel Diameter | φ600 mm | φ800 mm | φ1000 mm |
|
Maximale Afneemkracht
|
3T | 5T | 5T | |
|
Motorvermogen
|
22 KW | 30 KW | 37 KW | |
|
Bobinegrootte
|
400 mm | 500 mm | 630 mm | |
|
Centrale Afwikkelspoel
|
400 mm | 500 mm | 630 mm | |
|
Opneemspoel
|
1250 mm | 1600 mm | 2000 mm | |
4. Foto
5. Verpakkingsfoto
6. Onze fabriek en introductie
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006. Ons bedrijf is gevestigd in de Economische Ontwikkelingszone van Hejian City, provincie Hebei, en is de grootste professionele fabrikant van draadstrengmachines en legmachines in Noord-China.
Sinds 2006, vertrouwend op de zorg en ondersteuning van onze klanten, heeft Baohong Machinery zich gewijd aan het onderzoek en de ontwikkeling van draadstrengmachines en legmachines en heeft grote verbeteringen doorgevoerd. Nu zijn we de enige fabriek geworden die de productie van de JLK-serie starre strengmachines kan ontwikkelen tot een assemblagelijnverwerking in China, en we hebben ook onafhankelijk de JGB Bow skip strenglijnen, de CGB Bow skip type kabelage lijnen en de CLY High speed Cradle type Laying-up lijnen ontwikkeld.
Nu beslaat Hejian Baohong Electrical Machinery Co., Ltd. een oppervlakte van 10000 vierkante meter, productiewerkplaats 8000 vierkante meter. Ons bedrijf heeft 60 werknemers, waaronder 10 R&D-medewerkers. De jaarlijkse outputwaarde bedraagt momenteel meer dan 10 miljoen dollar en is uitgegroeid tot een van de belangrijkste fabrikanten van strengmachines in China.
