Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Machinenaam: | De Pantseringsmachine van de draadkabel | Spoelspecificaties: | 400 mm, 500 mm, 630 mm, enz. |
|---|---|---|---|
| Type: | Planetarische & Zonvorm | Materialen: | Staal/Cu/Al |
| Midden hoogte: | 1000 mm | Motorvermogen(630): | 75 kW |
| Uitrusting Kleur: | als verzoek | HS-code: | 8479400000 |
| Markeren: | Planetarische Typekabel Strander,1000mm Draad Strander,75 kW-de Pantseringsmachine van de Staaldraad |
||
1000 mm Staaldraad Pantser Machine Planetair Type 75 KW Kabelstrengmachine
1. Toepassing
Planetair type staaldraad pantser machine wordt voornamelijk gebruikt voor het strengen met terugdraaiende AL-gecoate staal, OPGW, AL-legering geleider, koper en AL-strengdraad en AL-strengdraad met stalen kern.
2. Hoofdcomponent
2.1. 1600 portaal afwikkelstandaard
2.2. Afwikkelspanningsregelaar
2.3. 8B kooi
2.4. 16B kooi
2.5. Draadmontagedie
2.6. Meter teller
2.7. 1600 dubbele trekrolinrichting
2.8. 2500 portaal opwikkelinrichting met traverse standaard
2.9. Mechanisme transmissiesysteem
2.10. Elektrisch regelsysteem
2.11. Veiligheidshek
3. Hoofdkenmerken
3.1 De machine is geschikt voor het strengen van lange lengtes en secties van blanke aluminium koper, aluminiumlegering, aluminiumkabel staalversterkingsdraden om de volgende stroomkabels te produceren. Sectorvormige geleiders, rond gecompacteerd, enkeldraads voorgespiraald.
3.2 Spoelen zijn kwartier rond de kooien gerangschikt. Het gecentraliseerde zijlaadsysteem kan de efficiëntie aanzienlijk verhogen, de apparatuur is krachtig en snel.
3.3 Het wordt aangedreven door een 36-traps versnellingsbak, de twee wielen van de dubbele wiel trekrol zijn in een uitstekende positie ondersteund op assen. Eén wiel is recht en het andere is schuin geplaatst om een goede zorg voor het uit te trekken materiaal te garanderen. De maximale trekkracht bereikt 15T. elke spoel is uitgerust met een geavanceerde draadbreukdetector, waardoor de machine automatisch stopt in geval van draadbreuk.
4. Technische parameters
Model (Staaldraad Pantser Machine) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Staaldraaddiameter | 1-2 .5 mm | 1-2 .5 mm | 1-2 .5 mm | 1-2 .5 mm | |
| Maximale gestrande OD | 40 mm | 55 mm | 60 mm | 70 mm | |
| Strengpitch | 24 Bobbin Strengkooi |
38-752 | 51-942 | 63- 1144 | 500-4120 |
36 Bobbin Strengkooi |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
42 Bobbin Strengkooi |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
| 48 Bobbin Strengkooi | 38-752 | 51-942 | 63- 1144 | 500-4120 | |
| Rotatiesnelheid | 24 Bobbin Strengkooi | 98 tpm | 90 tpm | 68 .3 tpm | 55 tpm |
| 36 Bobbin Strengkooi | 88 tpm | 80 tpm | 58 .3 tpm | 45 tpm | |
| 42 Bobbin Strengkooi | 78 tpm | 70 tpm | 48 .3 tpm | 35 tpm | |
| 48 Bobbin Strengkooi | 68 tpm | 60 tpm | 38 .3 tpm | 28 tpm | |
Trekrol |
Trekrol Diameter | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Maximale Afvoer Kracht | 10T | 15T | 15T | 20T | |
Motorvermogen |
45 KW | 55 KW | 55 KW | 75 KW | |
Bobbin Maat |
315 mm | 400 mm | 500 mm | 630 mm | |
Centrale Afvoer Bobbin |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Opwikkel Bobbin |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Maximale Afvoer Lineaire Snelheid |
25 m/min | 30 m/min | 34 .7 m/min | 45 m/min | |
Centrale Hoogte |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |

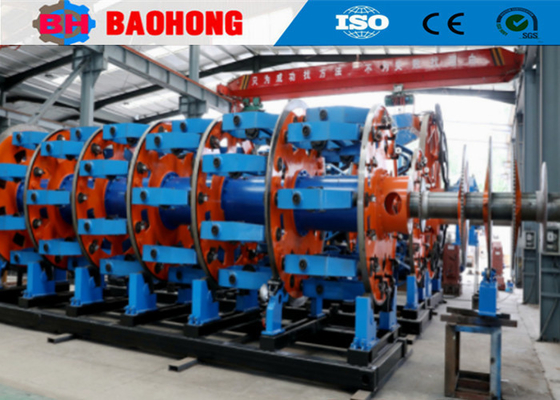

5. Foto's
6. Verpakkingsfoto
7. Onze fabriek en introductie
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006. Ons bedrijf is gevestigd in de Economische Ontwikkelingszone van Hejian City, provincie Hebei, en is de grootste professionele fabrikant van draadstrengmachines en legmachines in Noord-China.
Sinds 2006, dankzij de zorg en steun van onze klanten, heeft Baohong Machinery zich toegelegd op onderzoek en ontwikkeling van draadstrengmachines en legmachines en heeft grote verbeteringen aangebracht. Nu zijn we de enige fabriek geworden die de productie van de JLK starre strengmachine serie kan ontwikkelen tot een productielijn in China, en we hebben ook onafhankelijk de JGB Bow skip strenglijnen, de CGB Bow skip type kabelmachines en de CLY High speed Cradle type leglijnen ontwikkeld.
Nu beslaat Hejian Baohong Electrical Machinery Co., Ltd. een oppervlakte van 10000 vierkante meter, met een productieworkshop van 8000 vierkante meter. Ons bedrijf heeft 60 werknemers, waaronder 10 R&D-medewerkers. De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar, en het is uitgegroeid tot een van de belangrijkste fabrikanten van strengmachines in China.
