| Product name: | Sun Type Cu Wire Cable Armouring Machine | Bobbin sizes: | 400 mm, 500 mm, 630 mm ,etc |
|---|---|---|---|
| Type: | Planetary & Sun type | Loading way: | side /side bottom loading |
| Wire dia.: | 1.5-2.5mm | Pulling wheel Diameter (500): | 2000 mm |
| PLC brand: | Optional | Equipment painting: | Optional |
| Markeren: | Hoge snelheidskabel die Machine vastlopen,Zontype Draad die Machine vastlopen,Cu-de Machine van de Kabelpantsering |
||

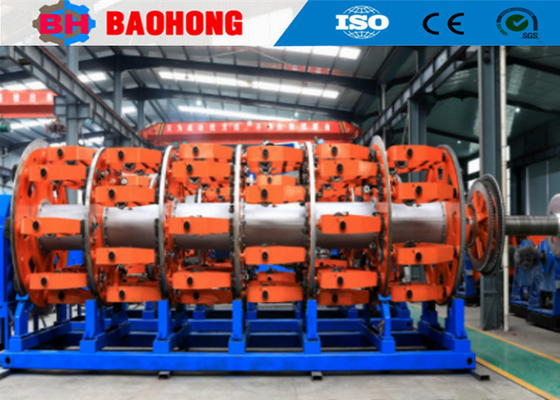

Zonne-type Cu-draadkabelverzorgingsmachine
1. Toepassing
Uitstekende prestaties High Speed Steel Wire Cable Armoring Machine is vooralmet een vermogen van meer dan 50 W,30 draad.Samen met de bandkop kan het worden gebruikt voor isolatie-kernen en een aantal beheerskabels. Het alarmsignaal van gebroken draad wordt via een puls verzonden en de stoppercentage van gebroken draad is 100%.Oppervlaktepolijsten van capstanwielen.
2. Hoofdcomponent
Centrale afdraaiband, pantserslang, matrijzenhouder, banden, trektoestellen, metertellers, opnemende traverse-toestellen, transmissie- en elektrisch besturingssysteem.
3Hoofdkenmerken
3.1 De machine is geschikt voor het stranden van lange lengte en sectie kaal aluminium koper, aluminiumlegering, aluminium kabel staal versterkingsdraden om de volgende stroomkabels te produceren.met een diameter van niet meer dan 50 mmRond samengeperst, één kern prespiraal.
3.2 De rolletjes zijn verdeeld over de kooien. Het gecentraliseerde zijdelingse laadsysteem kan de efficiëntie nog veel meer verhogen.
3.3 Het wordt aangedreven door een versnellingsbak met 36 stappen, de sleepwielen van de dubbelwielkapstan zijn opgehangen en steunen op assen.Eén wiel is recht en het andere is geneigd positie gerangschikt om een goede zorg te zorgen voor het materiaal te trekkenDe maximale trekkracht bereikt 15 T. Elke spoel is uitgerust met een geavanceerde gebroken draad detector, waardoor de machine automatisch te stoppen in geval van gebroken draad.
4. Technische parameters
Model (machine voor het aanscherpen van staaldraad) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diameter van staaldraad | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | |
| Maximaal gestrand OD | 40 mm | 55 mm | 60 mm | 70 mm | |
| Stranding Pitch | 24 Bobbin Stranding Cage |
38-752 | 51 tot en met 942 | 63- 1144 | 500 tot en met 4120 |
36 Bobbin Stranding Cage |
38-752 | 51 tot en met 942 | 63- 1144 | 500 tot en met 4120 | |
42 Bobbin Stranding Cage |
38-752 | 51 tot en met 942 | 63- 1144 | 500 tot en met 4120 | |
| 48 Bobbin Stranding Cage | 38-752 | 51 tot en met 942 | 63- 1144 | 500 tot en met 4120 | |
| Rotatiesnelheid | 24 Bobbin Stranding Cage | 98 r/min | 90 r/min | 68,3 r/min | 55 r/min |
| 36 Bobbin Stranding Cage | 88 r/min | 80 r/min | 58,3 r/min | 45 r/min | |
| 42 Bobbin Stranding Cage | 78 r/min | 70 r/min | 48,3 r/min | 35 r/min | |
| 48 Bobbin Stranding Cage | 68 r/min | 60 r/min | 38,3 r/min | 28 r/min | |
Capstan |
Capstan wieldiameter | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Maximale trekkracht | 10T | 15T | 15T | 20T | |
Motorvermogen |
45 kW | 55 kW | 55 kW | 75 kW | |
Grootte van de bobin |
315 mm | 400 mm | 500 mm | 630 mm | |
Centrale uitbetaling Bobbin |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Neem Bobbin op. |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Maximale lijnsnelheid bij afslag |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Centrale hoogte |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |
5Foto's.
6Verpakkingsfoto.
7.Onze fabriek en introductie
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip-kabellijnen en de CLY High speed Cradle-opleggingslijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie werkplaats 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
