Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Naam van het product: | De Pantseringsmachine van de staaldraad | Materiaal: | Steel/Cu/Al |
|---|---|---|---|
| Type: | Planetair | Draaddia. sepec: | 1.5-2.5 mm |
| De Diameter van het kaapstanderwiel (500/400): | 2000 mm | Merk van het lager: | NSK |
| Kleur van de machine: | Facultatief | Garantieperiode: | 1 jaar |
| Markeren: | Planetarische het Uit de roulatie halenmachine,CNC de Machine van het Draaduit de roulatie halen,Automatische Layup-Machine |
||

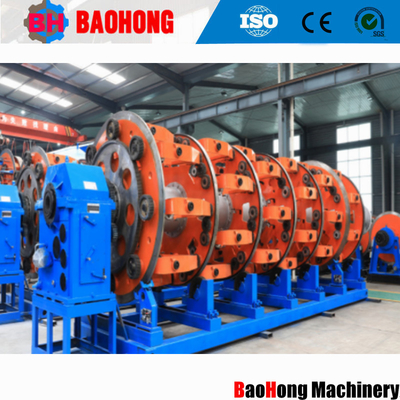

CNC-planetaire opleggingsmachine met staaldraadverzetting
1. Toepassing
Deze machine wordt hoofdzakelijk gebruikt voor het aanscherpen van enkelvoudige of dubbelvoudige stalen draden en kabels of voor het vervaardigen van grote delen van stalen draadtouwen.De hoofdmachine neemt volledig automatische CNC-bewerking draaibank programmering voor de algehele verwerking, die een hogere bewerkingsnauwkeurigheid en verwerkingstechnologie heeft dan de halfautomatische draaibank.
2. Hoofdbestanddelen
Centrale afsluiting, pantserbuis, matrijzenhouder, banden, tractie, meter, traverse, transmissiesysteem en elektrisch besturingssysteem.
3Hoofdkenmerken
3.1 bedieningsdesk met touchscreen, gemakkelijk te bedienen en prachtig van vorm.
3.2 Aan de voorste steun van de hoofdmachine wordt versterking toegevoegd om de stabiliteit te verhogen.
3.3 De machine is uitgerust met een automatische stopinstallatie met gebroken draad, een noodstopinstallatie en andere beveiligingen die veilig en betrouwbaar zijn.
3.4 De machine is voorzien van een grondas om de nauwkeurigheid en stabiliteit van de strenger te waarborgen. De strenger is voorzien van een frame om de stijfheid van de structuur te verbeteren.dus het kan op hoge snelheid draaien en de productie-efficiëntie te verbeteren.
4. Technische parameters
Model (machine voor het aanscherpen van staaldraad) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
|
Diameter van staaldraad
|
1-2,5 mm | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | |
|
Maximaal gestrand OD
|
40 mm | 55 mm | 60 mm | 70 mm | |
| Stranding Pitch | 24 Bobbin Stranding Cage |
38-752 | 51 tot en met 942 | 63- 1144 | 500 tot en met 4120 |
36 Bobbin Stranding Cage |
38-752 | 51 tot en met 942 | 63- 1144 | 500 tot en met 4120 | |
42 Bobbin Stranding Cage |
38-752 | 51 tot en met 942 | 63- 1144 | 500 tot en met 4120 | |
| 48 Bobbin Stranding Cage | 38-752 | 51 tot en met 942 | 63- 1144 | 500 tot en met 4120 | |
| Rotatiesnelheid | 24 Bobbin Stranding Cage | 98 r/min | 90 r/min | 68,3 r/min | 55 r/min |
| 36 Bobbin Stranding Cage | 88 r/min | 80 r/min | 58,3 r/min | 45 r/min | |
| 42 Bobbin Stranding Cage | 78 r/min | 70 r/min | 48,3 r/min | 35 r/min | |
| 48 Bobbin Stranding Cage | 68 r/min | 60 r/min | 38,3 r/min | 28 r/min | |
Capstan |
Capstan wieldiameter
|
1600 mm | 2000 mm | 2000 mm | 2500 mm |
|
Maximale trekkracht
|
10T | 15T | 15T | 20T | |
Motorvermogen |
45 kW | 55 kW | 55 kW | 75 kW | |
Grootte van de bobin |
315 mm | 400 mm | 500 mm | 630 mm | |
Centrale uitbetaling Bobbin |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Neem Bobbin op. |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Maximale lijnsnelheid bij afslag |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Centrale hoogte |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |
5Foto's.
6Verpakkingsfoto.
7.Onze fabriek en introductie
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip-kabellijnen en de CLY High speed Cradle-opleggingslijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie werkplaats 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
