| Beschrijving van de uitrusting: | De Machine van de de Kabelpantsering van de staaldraad | Controlemethode: | PLC-besturing |
|---|---|---|---|
| Doel: | Staaldraad bewapening | Diameter afstandswiel (500/400): | 2000 mm |
| Wire Dia.: | 1.5-2,5 mm | HS-code: | 847940 |
| Merk van het lager: | NSK | Uitrusting Kleur: | als verzoek |
| Markeren: | PLC-gestuurde pantserkabelmachine,De Pantseringsmachine van de staaldraad,100% back twist pantserkabelmachine |
||

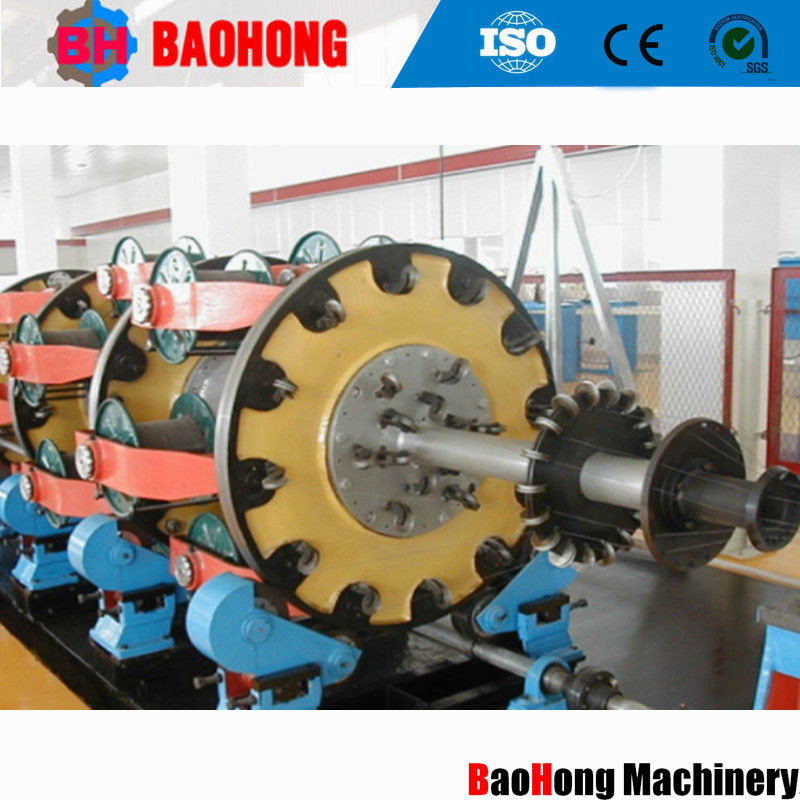

PLC Besturing Staaldraad Pantser Machine 100% Back Twist Cradle Type
1. Toepassing
De machine wordt voornamelijk gebruikt voor de productie van staalkern aluminium strengdraad, strengen en persen van sectorgeleiders, strengen en trekken en persen van ronde geleiders, en staaldraad pantser etc. De apparatuurseenheid is uitgerust met een mens-machine-interface, PLC + touchscreen vorm, elke bedieningsparameter kan worden weergegeven en ingesteld, een computerverbindingspoort is uitgerust om uniforme toewijzing van grote gegevens te realiseren.
2. Hoofdcomponenten
2.1. Afwikkelhaspel 1 set
2.2. Stijve strenger 1 set elk
2.3. Intelligente meter teller 1 set
2.4. Sterke dubbele capstan 1 set
2.5. Hoofdmotor + reductie 1 set
2.6. Kolomtype afwikkelhaspel met traverse 1 set
2.7. Mechanisch transmissiesysteem 1 set
2.8. Elektrisch besturingssysteem 1 set
2.9. Wandtype veiligheidshek 3 sets
2.10. Staalpantserkop + Buisapparaat 1 set
3. Technische parameters
Model (Staaldraad Pantser Machine) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Staaldraaddiameter | 1-2 .5 mm | 1-2 .5 mm | 1-2 .5 mm | 1-2 .5 mm | |
| Maximale gestrande OD | 40 mm | 55 mm | 60 mm | 70 mm | |
| Strengspoed | 24 Bobbin Strengkooi |
38-752 | 51-942 | 63- 1144 | 500-4120 |
36 Bobbin Strengkooi |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
42 Bobbin Strengkooi |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
| 48 Bobbin Strengkooi | 38-752 | 51-942 | 63- 1144 | 500-4120 | |
| Rotatiesnelheid | 24 Bobbin Strengkooi | 98 tpm | 90 tpm | 68 .3 tpm | 55 tpm |
| 36 Bobbin Strengkooi | 88 tpm | 80 tpm | 58 .3 tpm | 45 tpm | |
| 42 Bobbin Strengkooi | 78 tpm | 70 tpm | 48 .3 tpm | 35 tpm | |
| 48 Bobbin Strengkooi | 68 tpm | 60 tpm | 38 .3 tpm | 28 tpm | |
Capstan |
Capstan Wiel Diameter | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Maximale Afvoer Kracht | 10T | 15T | 15T | 20T | |
Motorvermogen |
45 KW | 55 KW | 55 KW | 75 KW | |
Bobbin Maat |
315 mm | 400 mm | 500 mm | 630 mm | |
Centrale Afvoer Bobbin |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Afwikkel Bobbin |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Maximale Afvoer Snelheid |
25 m/min | 30 m/min | 34 .7 m/min | 45 m/min | |
Centrale Hoogte |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |
4. Foto's
5. Verpakking foto
6. Onze fabriek en introductie
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006. Ons bedrijf is gevestigd in de Economische Ontwikkelingszone van Hejian City, provincie Hebei, en is de grootste professionele fabrikant van draadstrengmachines en legmachines in Noord-China.
Sinds 2006, dankzij de zorg en steun van onze klanten, heeft Baohong Machinery zich toegelegd aan onderzoek en ontwikkeling van draadstrengmachines en legmachines en heeft grote vooruitgang geboekt. Nu zijn we de enige fabriek die de productie van de JLK stijve strenger serie kan ontwikkelen tot een geassembleerde productielijn in China, en we hebben ook onafhankelijk de JGB Bow skip strenglijnen, de CGB Bow skip type kabelmachines en de CLY High speed Cradle type leglijnen ontwikkeld.
Nu beslaat Hejian Baohong Electrical Machinery Co., Ltd. een oppervlakte van 10000 vierkante meter, met een productieworkshop van 8000 vierkante meter. Ons bedrijf heeft 60 werknemers, waaronder 10 R&D-medewerkers. De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar, en het is uitgegroeid tot een van de belangrijkste fabrikanten van strengmachines in China.
