| Naam van het product: | De Pantseringsmachine van de staalkabel | Grootte van de rol: | 400 mm, 500 mm, 630 mm, enz. |
|---|---|---|---|
| Materialen: | Steel/Cu/Al | Type: | Planetaire & Zon |
| Centrumhoogte: | 1000 mm | Motorvermogen(630): | 75 kW |
| HS-code: | 847940 | Machine het schilderen: | Facultatief |
| Markeren: | Machine van de staal de Gepantserde Kabel,Planetarische Gepantserde Kabel Ontdoende van Machine,De Stijve Vastlopende Machine van het zontoestel |
||

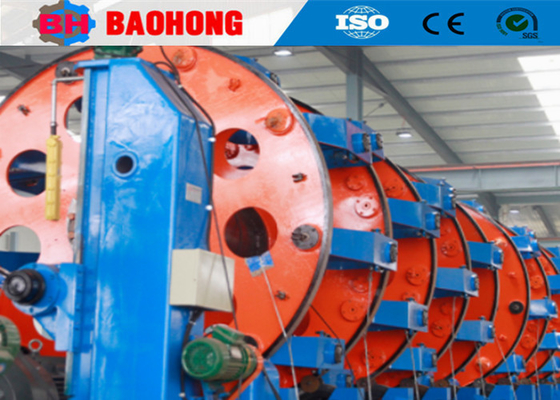

Stalen kabelschermmachine 100% Back Twist Sun Planetary Gear Device
1. Toepassing
De machine wordt hoofdzakelijk gebruikt voor de productie van staaldraad met aluminiumstreng, stranding en persing van sectorgeleider, stranding en trekken en persing van ronde geleider,met een breedte van niet meer dan 50 mm.De apparatuur is uitgerust met een mens-machine-interface, PLC + touchscreen vorm, elke werking parameter kan worden weergegeven en ingesteld,computer verbinding poort is uitgerust om de uniforme toewijzing van big data te realiseren.
2. Hoofdbestanddelen
2.1 Φ1600 Betaalstand 1 set
2.2 12B, 18B, 24B Rigid strander 1 set elk
2.3 Intelligente meter teller 1 set
2.4 Φ 2000 sterk dubbel capstan 1 set
2.5 Φ 2500 Kolom-opvangstand met traverse 1set
2.6 Elektrisch bedieningssysteem 1 set
2.7 Muurtype veiligheidshek 3 sets
2.8 Stalen draad gepantserde kop + binnenbuis 1 set
3Mechanische en elektrische onderdelen
3.1 De lagers zijn van het merk Ha Erbin, Wa Fangdian en Luoyang.
3.2 Motoren zijn van bekende Chinese producten.
3.3 AC driver is van Danfoss merk.
3.4 DC-driver is van SSD Parker 590 serie merk.
3.5 PLC is van Siemens.
3.6 touchscreen is van Siemens.
3.7 De belangrijkste elektrische onderdelen voor laagspanning zijn van hoogwaardige en bekende Chinese merken.
4. Technische parameters
Model (machine voor het aanscherpen van staaldraad) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diameter van staaldraad | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | |
| Maximaal gestrand OD | 40 mm | 55 mm | 60 mm | 70 mm | |
| Stranding Pitch | 24 Bobbin Stranding Cage |
38-752 | 51 tot en met 942 | 63- 1144 | 500 tot en met 4120 |
36 Bobbin Stranding Cage |
38-752 | 51 tot en met 942 | 63- 1144 | 500 tot en met 4120 | |
42 Bobbin Stranding Cage |
38-752 | 51 tot en met 942 | 63- 1144 | 500 tot en met 4120 | |
| 48 Bobbin Stranding Cage | 38-752 | 51 tot en met 942 | 63- 1144 | 500 tot en met 4120 | |
| Rotatiesnelheid | 24 Bobbin Stranding Cage | 98 r/min | 90 r/min | 68,3 r/min | 55 r/min |
| 36 Bobbin Stranding Cage | 88 r/min | 80 r/min | 58,3 r/min | 45 r/min | |
| 42 Bobbin Stranding Cage | 78 r/min | 70 r/min | 48,3 r/min | 35 r/min | |
| 48 Bobbin Stranding Cage | 68 r/min | 60 r/min | 38,3 r/min | 28 r/min | |
Capstan |
Capstan wieldiameter | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Maximale trekkracht | 10T | 15T | 15T | 20T | |
Motorvermogen |
45 kW | 55 kW | 55 kW | 75 kW | |
Grootte van de bobin |
315 mm | 400 mm | 500 mm | 630 mm | |
Centrale uitbetaling Bobbin |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Neem Bobbin op. |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Maximale lijnsnelheid bij afslag |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Centrale hoogte |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |
5Foto's.
6Verpakkingsfoto.
7.Onze fabriek en introductie
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip-kabellijnen en de CLY High speed Cradle-opleggingslijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie werkplaats 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
