| Naam: | Jgg-400 Tubulaire Vastlopende Machine | Model: | JGG-400/JGG-500/JGG-630 |
|---|---|---|---|
| Vorm: | Tubulair type | Materialen: | Koper, staal, staaldraad |
| Toepassing: | Draadstranden | PLC-merk: | Siemens |
| Garantietijd: | 1 jaar | Kleur van de machine: | Facultatief |
| Markeren: | Tubulaire Draad die Machine vastlopen,Tubulaire Draad die Machine maken,Aluminiumdraad Tubulaire Strander |
||

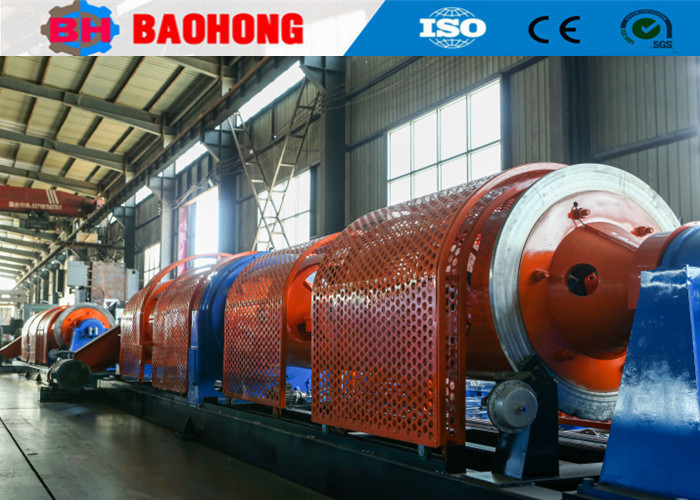

JGG-400 buisvormige stroomachine voor het maken van aluminiumdraad
1. Toepassing
De machine wordt hoofdzakelijk gebruikt voor koperdraad, aluminiumdraad, staaldraadtouw, staaldraad met staalkern en geïsoleerde draden met meerdere kernen.
Het is geïnstalleerd met een stationair pay-off stand stranding body, die holder, double-haul off device, take up stand, transmissie systeem en elektrisch besturingssysteem,Het kan worden uitgerust met een afluisterapparaat op verzoek van de klant.
2. Equipmentonderdelen
2.1Betaalmachine 1 set.
2.2Strander 1 set.
2.3Hoofdtransmissie 1 set
2.4. meterapparaat 1 set
2.5. 36 Transmissie niveau 1 set
2.6. Tweewieltrekkers 1 set
2.7De as neemt het lint kabel draad frame 1set
2.8Elektrisch besturingssysteem 1 set
3. Technische parameters
|
Model (buisvormige stroomachine)
|
JGG-400 | JGG-500 | JGG-630 | |
| Diameter van een enkele draad |
met een gewicht van niet meer dan 10 kg
|
φ1,2-2,6 mm | φ1,4-4 mm | φ2-7 mm |
|
Aluminium
|
φ1,8-2,6 mm | φ1,8-4 mm | φ2-7 mm | |
|
Maximale OD van de gestrand geleider
|
φ7 mm | φ10 mm | φ12 mm | |
| Stranding Pitch | 6 Bobbin Stranding Cage | 37-281 mm | 44-338 mm | 82-620 mm |
| 12 Bobbin Stranding Cage | 37-281 mm | 44-338 mm | 82-620 mm | |
| 18 Bobbin Stranding Cage | 44 tot en met 334 mm | 44-338 mm | 82-620 mm | |
| Rotatiesnelheid | 6 Bobbin Stranding Cage | 600 r/min | 600 r/min | 400 r/min |
| 12 Bobbin Stranding Cage | 600 r/min | 500 r/min | 300 r/min | |
| 18 Bobbin Stranding Cage | 450 r/min | 400 r/min | 230 r/min | |
| Capstan | Capstan wieldiameter | φ600 mm | φ800 mm | φ1000 mm |
|
Maximale trekkracht
|
3T | 5T | 5T | |
|
Motorvermogen
|
22 kW | 30 kW | 37 kW | |
|
Grootte van de bobin
|
400 mm | 500 mm | 630 mm | |
|
Centrale uitbetaling Bobbin
|
400 mm | 500 mm | 630 mm | |
|
Opname Bobbin
|
1250 mm | 1600 mm | 2000 mm | |
4Foto.
5Verpakkingsfoto.
6.Onze fabriek en introductie
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip-kabellijnen en de CLY High speed Cradle-opleggingslijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie werkplaats 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
