| Product name: | Steel Wire Cable Armouring Machine | Purpose: | Steel wire armouring |
|---|---|---|---|
| Control way: | PLC control | Wire Dia.: | 1.5-2.5mm |
| Traction Wheel Diameter (500/400): | 2000 mm | Bearing brand: | NSK |
| HS CODE: | 8479400000 | Equipment painting: | Optional |
| Guarantee time: | 12 Months | ||
| Markeren: | De Draad die van het pantseringsstaal Machine vastlopen,De planetarische Machine van Type Stijve Strander,PLC de Machine van de de Draadpantsering van het Controlestaal |
||

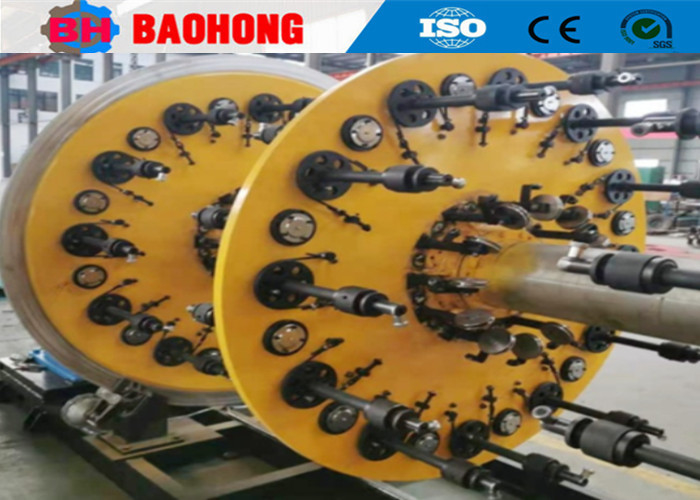

Stalen draad-stranding machine PLC-besturing voor pantsering
1. Toepassing
Deze machine wordt voornamelijk gebruikt voor het stalen harnas, de achterste draai, en de kabel.
2. Hoofdbestanddelen
2.1 Betaal uit stand 1 set
2.2 Stranding cage 1 set
2.3 Draadverbinding 1 set
2.4 Meter teller 1 set
2.5 Dual wheel capstan 1 set
2.6 Elektrische inductie doorgang 1 set
2.7 Kolomtype nemen 1 set in
2.8 Elektrische kast 1 set
2.9 Verzorgingskop van stalen draad + binnenbuis 1 set
3Hoofdkenmerken
3.1 De machine is geschikt voor het stranden van lange lengte en sectie kaal aluminium koper, aluminiumlegering, aluminium kabel staal versterkingsdraden om de volgende stroomkabels te produceren.Sector geleider,rond samengeperst.- Eén-kern prespiraal.
3.2 De koppen van de voor- en achteras van de hoofdmachine zijn gemaakt van geïntegreerde stalen gietstukken om scheuren door lassen te voorkomen.
3.3De remruimte van de hoofdmachine wordt vergroot om de remprestaties te verbeteren.Oppervlaktepolijst van het kapstanwiel.
4. Technische parameters
Model (machine voor het aanscherpen van staaldraad) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diameter van staaldraad | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | |
| Maximaal gestrand OD | 40 mm | 55 mm | 60 mm | 70 mm | |
| Stranding Pitch | 24 Bobbin Stranding Cage |
38-752 | 51 tot en met 942 | 63- 1144 | 500 tot en met 4120 |
36 Bobbin Stranding Cage |
38-752 | 51 tot en met 942 | 63- 1144 | 500 tot en met 4120 | |
42 Bobbin Stranding Cage |
38-752 | 51 tot en met 942 | 63- 1144 | 500 tot en met 4120 | |
| 48 Bobbin Stranding Cage | 38-752 | 51 tot en met 942 | 63- 1144 | 500 tot en met 4120 | |
| Rotatiesnelheid | 24 Bobbin Stranding Cage | 98 r/min | 90 r/min | 68,3 r/min | 55 r/min |
| 36 Bobbin Stranding Cage | 88 r/min | 80 r/min | 58,3 r/min | 45 r/min | |
| 42 Bobbin Stranding Cage | 78 r/min | 70 r/min | 48,3 r/min | 35 r/min | |
| 48 Bobbin Stranding Cage | 68 r/min | 60 r/min | 38,3 r/min | 28 r/min | |
Capstan |
Capstan wieldiameter | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Maximale trekkracht | 10T | 15T | 15T | 20T | |
Motorvermogen |
45 kW | 55 kW | 55 kW | 75 kW | |
Grootte van de bobin |
315 mm | 400 mm | 500 mm | 630 mm | |
Centrale uitbetaling Bobbin |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Neem Bobbin op. |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Maximale lijnsnelheid bij afslag |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Centrale hoogte |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |
5Foto's.
6Verpakkingsfoto.
7.Onze fabriek en introductie
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip-kabellijnen en de CLY High speed Cradle-opleggingslijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie werkplaats 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
