| Naam: | Roterend Boogtype Skip van de de Machinedraad van Strander het Draadtrekkenmateriaal | Model: | GB 630(500) /JGB-700/JGB-800 |
|---|---|---|---|
| Materiaal: | Koper, staal, staaldraad | PLC's: | Siemens |
| Merk van het lager: | NSK | Motormerk: | Siemens |
| Kleur van de machine: | Facultatief | Garantieperiode: | Eén jaar |
| Markeren: | Skip Strander van het draaddraadtrekken,Roterende Skip Strander,Skip Draadtrekkenmateriaal |
||

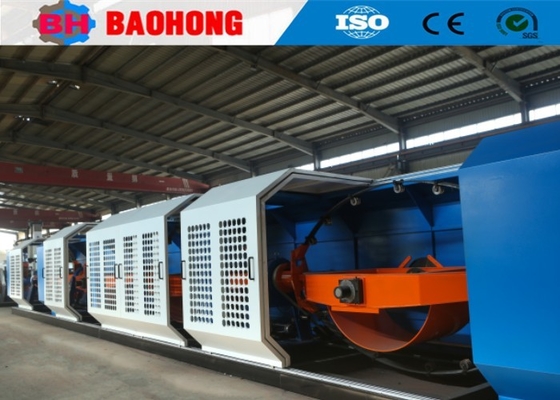

Roterende boogtype Skip Strander Machine Draadkabelmachine
1. Toepassing
Deze machine wordt hoofdzakelijk gebruikt voor het stranden van koperdraad of Al-draad, ACSR en staaldraad.
2. Structuur
2.1 Eenvoudige draaddiameter Koperdraad φ1,3-φ4,5 mm
Aluminiumdraad φ1,5·φ5,0 mm
Stalen draad φ1.0·φ3.8 mm
2.2 Stranding pitch 40-372.7 mm
2.3 Hoofdmotorvermogen 37 kW
2.4 Rotatiesnelheid van de spring 800 r/min.
2.5 Specificaties van de opvangrol PN800-PN1600
2.6 Specificaties van het kapstanwiel φ1200 ((Dual-capstan-apparaat)
2.7 Bobinengrootte PND560
2.8 Afmetingen 14600mm*1710mm*1650mm
|
Model (Skip Stranding Machine)
|
JGB-630 ((500) | JGB-700 | JGB-800 | |
|
Diameter van een enkele draad
|
met een gewicht van niet meer dan 10 kg | φ1,8-5 mm | φ2-5 mm | φ2,5-5 mm |
| Aluminium | φ2,0-5 mm | φ2,5-5 mm | φ3,0-5 mm | |
|
van staal of van staal
|
φ1,0-4,0 mm | φ1,2-4,0 mm | φ1,5-4,0 mm | |
|
Maximale OD van de gestrand geleider
|
φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Bobbin Stranding Cage | 31.1-235.0 mm | 31.1-235.0 mm | 31.1-235.0 mm |
| Max. Rotatiesnelheid | 6 Bobbin Stranding Cage | 1000 r/min | 800 r/min | 700 r/min |
| Capstan | Capstan wieldiameter | 1200 mm | 1400 mm | 1400 mm |
| Maximale trekkracht | 10 T | 10 T | 12 T | |
|
Motorvermogen
|
37 kW | 45 kW | 55 kW | |
|
Grootte van de bobin
|
630*475*127 | 710*530*127 | 800*600*127 | |
|
Centrale uitbetaling Bobbin
|
630*475*127 | 710*530*127 | 800*600*127 | |
|
Opname Bobbin
|
1250*950*80 | 1600*1180*80 | 1600*1180*80 | |
|
Maximale lijnsnelheid bij afslag
|
235 m/min | 200 m/min | 170 m/min | |
|
Centrale hoogte
|
1000 mm | 1000 mm | 1000 mm | |
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip type bekabelingslijnen en de CLY High speed Cradle type Laying-up-lijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie werkplaats 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
