| Name: | Tubular Type Stranding Machine for Cable Industry | Materials: | Cu wire, Al wire and insulated cable core |
|---|---|---|---|
| Usage: | Stranding | Take-up reels: | 1250 mm;1600 mm;2000 mm |
| Dia. of single (Cu) wire 400: | φ1.2-2.6 mm | Dia. of single (Al) wire 400: | φ1.8-2.6 mm |
| Warranty period: | 1 year | Color: | As request |
| Markeren: | Kabeldraad buisvormige strandmachine,industriële buisvormige strandmachine,1250 mm buisvormige strander |
||
Tubulaire stroomachine voor de kabelindustrie
1. Toepassing
Deze machine is geschikt voor staal kern aluminium strengdraad, staal strengdraad of strengdraad.Het geintegreerde productieproces met twee delen van de strenge buiskooi, kleine draaiband, beide uiteinden van de drager, kan zorgen voor een stabiele werking en een lange levensduur.
2. kenmerk
2.1 Een buis die op een omringend lager of rol draait.
2.2 Machines die kunnen werken in torsietoestand of in totale achterste draai met de mogelijkheid van variabele achterste draai.
2.3 De draadspanning moet constant worden gehouden van volle tot lege uitbetalingsrol.
2.4 detector voor het breken van draad/streng voor elke uitbetaling.
2.5 Pneumatische spits met veiligheidsvergrendelingssysteem.
3. Technische parameters
|
Model (buisvormige stroomachine)
|
JGG-400 | JGG-500 | JGG-630 | |
| Diameter van een enkele draad |
met een gewicht van niet meer dan 10 kg
|
φ1,2-2,6 mm | φ1,4-4 mm | φ2-7 mm |
|
Aluminium
|
φ1,8-2,6 mm | φ1,8-4 mm | φ2-7 mm | |
|
Maximale OD van de gestrand geleider
|
φ7 mm | φ10 mm | φ12 mm | |
| Stranding Pitch | 6 Bobbin Stranding Cage | 37-281 mm | 44-338 mm | 82-620 mm |
| 12 Bobbin Stranding Cage | 37-281 mm | 44-338 mm | 82-620 mm | |
| 18 Bobbin Stranding Cage | 44 tot en met 334 mm | 44-338 mm | 82-620 mm | |
| Rotatiesnelheid | 6 Bobbin Stranding Cage | 600 r/min | 600 r/min | 400 r/min |
| 12 Bobbin Stranding Cage | 600 r/min | 500 r/min | 300 r/min | |
| 18 Bobbin Stranding Cage | 450 r/min | 400 r/min | 230 r/min | |
| Capstan | Capstan wieldiameter | φ600 mm | φ800 mm | φ1000 mm |
|
Maximale trekkracht
|
3T | 5T | 5T | |
|
Motorvermogen
|
22 kW | 30 kW | 37 kW | |
|
Schelpdieren
|
400 mm | 500 mm | 630 mm | |
|
Centrum Pay-off Bobbin
|
400 mm | 500 mm | 630 mm | |
|
Opname Bobbin
|
1250 mm | 1600 mm | 2000 mm | |

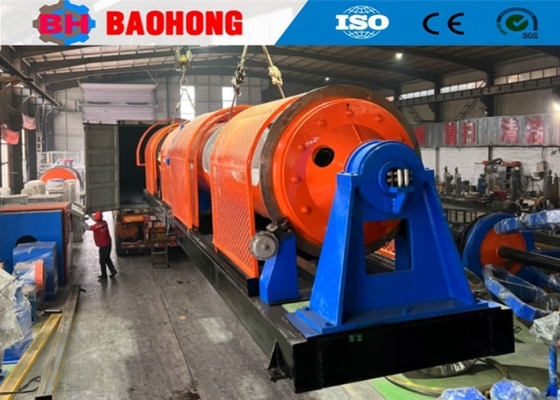

4Foto.
5Verpakkingsfoto.
6Onze fabriek en introductie.
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip-kabellijnen en de CLY High speed Cradle-opleggingslijnen.
Nu, Hejian Baohong Electrical Machinery Co., LTD., Beslaat een oppervlakte van 10.000 vierkante meter, productie werkplaats van 8.000 vierkante meter.Ons bedrijf heeft 60 werknemers, waaronder 10 personeelsleden van R&D.Met een jaarlijkse productie van meer dan 10 miljoen Amerikaanse dollar is het bedrijf uitgegroeid tot een van de belangrijkste fabrikanten van strander in China.
