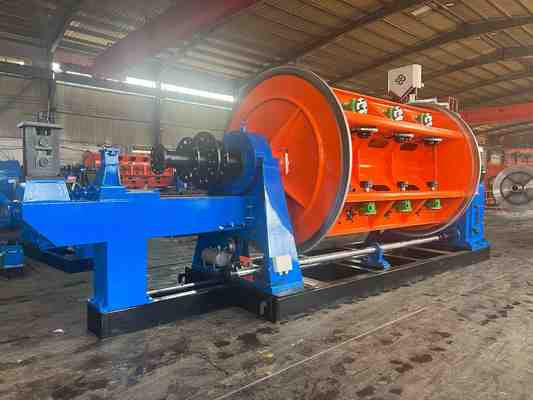

Aluminium Wire Stranding Equipment – Rigid Frame Design

Aluminiumdraadstrenginstallatie – Stijf frame ontwerp

1. Toepassing

Deze machine wordt voornamelijk gebruikt voor de niet-torsie strengen van staalkern aluminium strengen (ACSR) en aluminiumlegering geleiders met grote doorsnede en lange lengte. Het kan ook worden toegepast op de niet-torsie strengen en verdichting van koperen geleiders met ronde, speciaal gevormde en sectorvormige kernen.

2. Hoofdcomponent

2.1 Φ630 Afwikkelhaspel 1set

2.2 Draadgeleidingsstandaard #type 1set

2.3 6B,12B strenger 2sets

2.4 Draadassemblagedie & verdichtingsinrichting 2sets

2.5 Metersteller (Mechanisch, Elektronisch) 1set

2.6 Φ 1600 sterke dubbele capstan 1set

2.7 Φ 1800 kolomtype afwikkelhaspel met traversering 1set

2.8 Elektrisch regelsysteem 1set

2.9 Handmatige schuifbare beschermkap

3. Kenmerken

3.1 De gehele machine wordt aangedreven door een onafhankelijke motor, en elk deel van de kooi en capstan wordt aangedreven door een aparte permanente magneet synchrone servomotor. De kooi wordt aangedreven om te roteren via een speciale versnellingsbak, wat de structuur vereenvoudigt in vergelijking met traditionele grondas gekoppelde stijve strengers en het onderhoud van de apparatuur gemakkelijker maakt.

3.2 De besturing van de gehele machine maakt gebruik van de Inovance serie PLC, en diverse productieprocesparameters worden ingesteld via het touchscreen. Elk deel van de kooi en capstan wordt aangedreven door een Jiangsu Zhima servomotor, en de motordriver is een frequentieomvormer. Om de transmissie nauwkeurigheid te garanderen, gebruikt de transmissiemotor een raster-encoder feedback, en de gehele machine maakt gebruik van een buscommunicatiemethode om de nauwkeurigheid van de signaaloverdracht te waarborgen. In de werkelijke productie stellen gebruikers de procesparameters zoals de spoed van elk deel van de kooi en de snelheid van de productielijn in op het touchscreen volgens de vereiste kabel specificaties. Bij het opstarten wordt de snelheid van elk transmissieonderdeel automatisch berekend door de PLC om de synchronisatie van de gehele machine en de nauwkeurigheid van de gedraaide draadspoed te garanderen, en om een traploze snelheidsregeling van de gehele machine te bereiken. Het elektronische regelsysteem heeft geavanceerde technologie, gemakkelijke bediening en betrouwbare werking.

3.3 Het pulsprincipe wordt gebruikt om draadbreuk te detecteren, wat het draadbreuksignaal van elke spoel in elk deel van de kooi nauwkeurig kan bepalen, wat de detectie nauwkeurigheid garandeert. Via de weergave op het touchscreen kan de operator het probleem snel oplossen en de volgende start uitvoeren.

3.4 De machine gebruikt een Inovance programmeerbare controller en veldbus om de werkstatus van alle delen van de machine uniform te commandoeren en te coördineren, en gebruikt een frequentieomvormer om het starten en de werking van de AC-motor te regelen. Het Inovance touchscreen wordt gebruikt om diverse procesparameters in te stellen en weer te geven. Het elektronische regelsysteem is technologisch geavanceerd, gemakkelijk te bedienen en betrouwbaar in werking.

4..Belangrijkste technische parameters

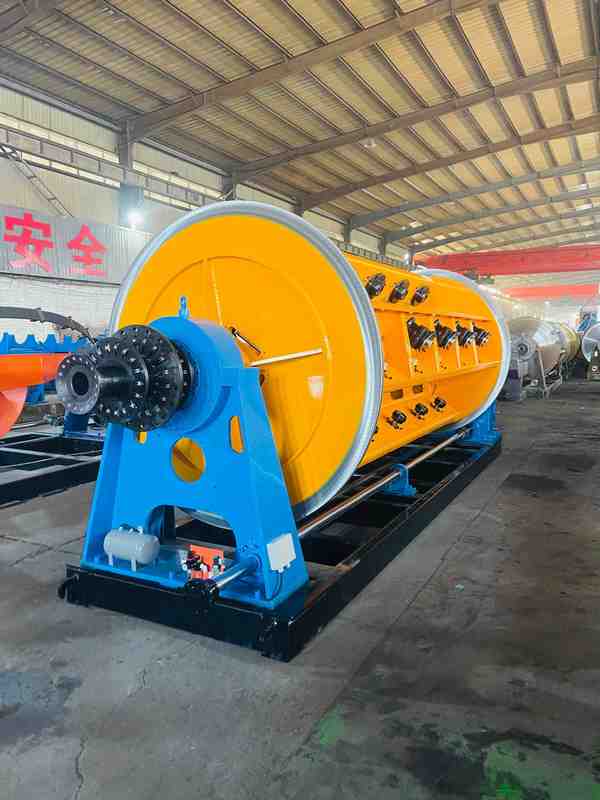

5.Foto's

6.Verpakkingsfoto

7.Onze fabriek en introductie

Hebei Baohong Electrical Machinery Co., Ltd. werd opgericht op 1 augustus 2006. Gelegen in de industriële zone van Shawa Township, Hebei City, die zich in het centrum van het triangulaire gebied van Beijing, Tianjin en Shijiazhuang bevindt, geniet het bedrijf van gemakkelijk transport en overvloedige ijzer- en staalbronnen. Beginnend met de productie van strenger serieproducten, heeft het 18 jaar ontwikkeling doorgemaakt. Door volledig te vertrouwen op talentvoordelen en technische kracht, onderzoekt en ontwikkelt het bedrijf voortdurend nieuwe technologieën en processen, waardoor gestage groei wordt bereikt en het geleidelijk evolueert tot een uitgebreide economische entiteit met geavanceerde productietechnologie, sterke productiecapaciteit en verkoopnetwerken die het hele land en het buitenland bestrijken. Het bedrijf beslaat een fabrieksoppervlakte van 30.000 vierkante meter, met meer dan 100 werknemers, waaronder 12 mechanische en elektrische ingenieurs, en de verwerkingsapparatuur bedraagt meer dan 60 miljoen yuan. Momenteel, door de introductie van grootschalige verwerkingsapparatuur en het onderzoek, de ontwikkeling en verbetering van processen, is het bedrijf de enige fabrikant in China geworden die JLK-kooi strenger serie-eenheden op een productielijn produceert.
