Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Productnaam: | Het Stijve Kader Strander van de draadkabel | Toepasselijke spoelgrootte: | 500 / 630/710/720 |
|---|---|---|---|
| Toepasselijk materiaal: | Koper, aluminium, staal | Geschikt voor: | Het vastlopen van Draad en kabel |
| type: | automatische machine | Apparatuurschildering: | Maatwerk |
| Garantieperiode: | 12 maanden garantie | ||
| Markeren: | ACSR geleider rigide stranding machine,300 SQMM kabelstrander,kabelmachine voor de geleiding van geiten- en schapenkabels |
||
Draadkabel Stijf frame Strander ACSR Geit Schapengeleider 300 350 SQMM
1. Toepassing
De machine wordt voornamelijk gebruikt voor het vastlopen en verdichten van koper- of aluminiumsector of ronde geleider, evenals voorspiraalsectoren
geleider enz. De grote buigmachine wordt gebruikt om de stalen plaat naar de framestructuur te buigen. Vier frameconstructies delen de cirkel gelijkelijk en zijn aan beide zijden aan elkaar gelast met de grote schijven. Ook zijn alle constructies aan de middelste dikwandige buis gelast. De hele structuur is sterk en mooi. Na het lasproces wordt de hele structuur uitgegloeid in de gloeioven, waardoor de interne spanningen worden weggenomen.
2. Hoofdcomponent
2.1 Uitbetaling 1 set
2.2 stijve strander 1 reeks
2.3 Matrijshouder voor verdichting en montage 1 set
2.4 Concentrische tapmachine 1 set
2,5 meterteller 1 set
2.6 Kaapstander (met 36-traps versnellingsbak) 1 set
2.7 Doorkruisende standaard 1 set
2.8 Kolomtype opname 1 set
2.9 Motor + opleider 1 set
2.10 Transmissie-as 1 set
2.11 Hoofdkast en bedieningskast elk 1 set
3. Kenmerken
3.1 We passen deze strandingsmachine van het kooitype aan in overeenstemming met de eisen van de klant.
3.2Robuuste kooi-strandingmachine van het frametype, kooien ondersteund door zelfinstellende rollagers aan beide uiteinden. Volledig gesloten tandwiel, gecentraliseerd smeersysteem voor lagers, aandrijving naar kooien.
3.3 Het laden van spoelgroepen met behulp van het hydraulische vloertype. Zijwagenladers zijn ook optioneel.
3.4 Dubbele wielkaapstander met schuine uitvoering, geschikt voor zware verdichtingslasten.
3.5 Schijftype Pneumatische rem voor kooi.
3.6 PLC Uitgerust, optioneel.
4. Technische parameters
| Model (stijve strandingmachine) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diameter van enkele draad | Koper | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maximale gestrande geleider OD | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Strandingplaats | 6 spoelkooi | 40-719 mm | 51-896mm | 54-963 mm |
| 12 Klossenkooi | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Klossenkooi | 44-793 mm | 63-1056 mm | 57-1012mm | |
| 24 Klossenkooi | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Klossenkooi | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Roterende snelheid | 6 spoelkooi | 230,6 tpm | 180,1 tpm | 150,6 tpm |
| 12 Klossenkooi | 230,6 tpm | 180,1 tpm | 150,6 tpm | |
| 18 Klossenkooi | 208,5 tpm | 155 tpm | 142,6 tpm | |
| 24 Klossenkooi | 179 tpm | 130,1 tpm | 122,3 tpm | |
| 30 Klossenkooi | 161,8 tpm | 115,9 tpm | 102,7 tpm | |
| Kaapstander | Diameter kaapstanderwiel | 2000 mm | 2000 mm | 2000 mm |
| Maximale trekkracht | 30 T | 30 T | 40 T | |
| Pre-spiraal apparaat | Toonhoogte | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Motorvermogen | 90-180 kW | 110-180 kW | 130-180 kW | |
| Spoelgrootte | 500*375*127 | 630*475*127 | 710*530*127 | |
| Centrale uitbetalingsspoel | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Opnamespoel | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maximale lineaire afstandssnelheid | 69 m/min | 69 m/min | 62 m/min | |
| Centrale hoogte | 1000 mm | 1100 mm | 1100 mm | |

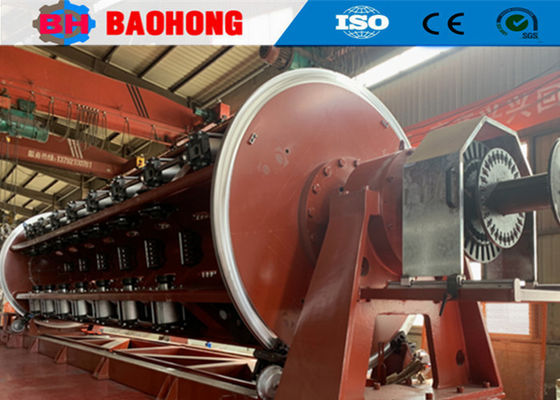

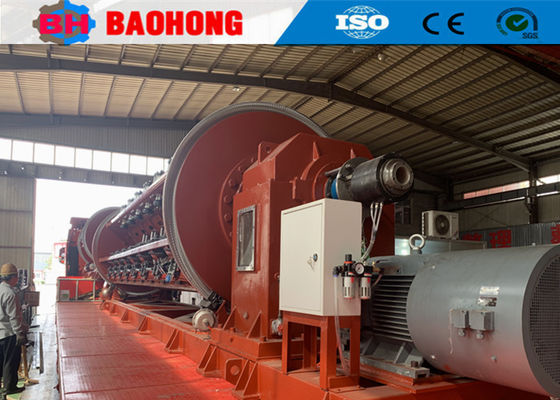

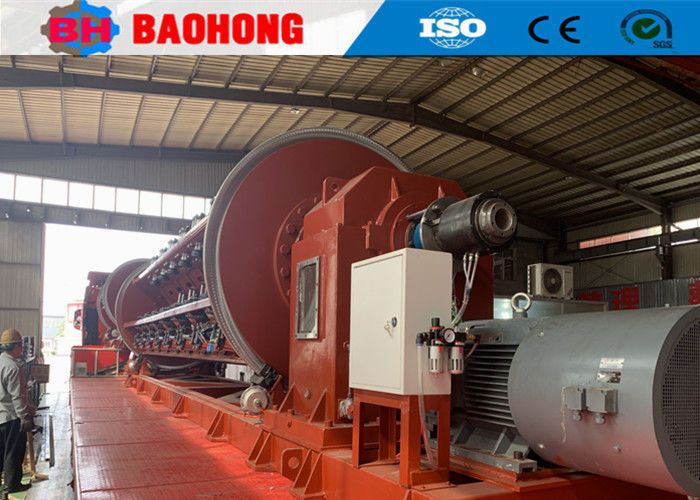

5. Foto's
6. Verpakkingsfoto
7. Onze fabriek en introductie
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006. Ons bedrijf is gevestigd in de economische ontwikkelingszone van de stad Hejian, in de provincie Hebei, en is de grootste professionele fabrikant van draadbundelmachines en oplegmachines in Noord-China.
Sinds 2006 heeft Baohong Machinery zich, afhankelijk van de zorg en ondersteuning van onze klanten, gewijd aan het onderzoek en de ontwikkeling van draadbundelmachines en legmachines en heeft het grote verbeteringen geboekt. Nu zijn we de enige fabriek geworden die de productie van de JLK-serie starre strandingmachines kan ontwikkelen tot een assemblagelijnverwerking in China, en we hebben ook onafhankelijk de JGB Bow skip-strandinglijnen, de CGB Bow skip-type kabellijnen en de CLY High speed Cradle-type opleglijnen ontwikkeld.
Nu heeft Hejian Baohong Electrical Machinery Co., Ltd. een oppervlakte van 10.000 vierkante meter, productieatelier 8000 vierkante meter. Ons bedrijf heeft 60 medewerkers, waaronder 10 R & D-personeel. De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar en heeft zich ontwikkeld tot een van de belangrijkste strandingmachinefabrikanten in China.
