Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Naam van apparatuur: | Stijgelt type strengmachine voor aluminium draad en kabel | Materiaal: | Staal/Cu/Al |
|---|---|---|---|
| Grootte van de rol: | 500 / 630/700 | Uitrusting Kleur: | aangepast |
| Garantieperiode: | 1 jaar | Laadapparaat voor haspels: | Enkele haspelbelasting |
| Markeren: | met een vermogen van niet meer dan 10 W,aluminium kabel strengmachine,met een vermogen van niet meer dan 50 W |
||
Stijve type strengmachine voor aluminium draad en kabel
1. Toepassing
Deze machine wordt voornamelijk gebruikt voor de niet-torsie strengen van staalkern aluminium strengen (ACSR) en aluminiumlegering geleiders met grote doorsnede en lange lengte. Het kan ook worden toegepast op de niet-torsie strengen en verdichten van koperen geleiders met ronde, speciaal gevormde en sectorvormige kernen.
2. Hoofdcomponent
2.1 Φ1600 Afwikkelaar
2.2 Draadgeleidingsstandaard van het #type
2.3 12B,18B strenger
2.4 Draadassemblagedie & verdichtingsinrichting
2.5 Metersteller (Mechanisch, Elektronisch)
2.6 Φ 1600 sterke dubbele capstan
2.7 Φ 1800 kolomtype haspel met travers
2.8 Elektrisch besturingssysteem
2.9 Veiligheidsbeveiligingssysteem
3. Kenmerken
3.1 De gehele machine wordt aangedreven door een onafhankelijke motor, en elk deel van de kooi en capstan wordt aangedreven door een aparte permanente magneet synchrone servomotor. De kooi wordt aangedreven om te roteren via een speciale versnellingsbak, wat de structuur vereenvoudigt in vergelijking met traditionele stijve strengers die worden aangedreven door een grondaskoppeling en het onderhoud van apparatuur gemakkelijker maakt.
3.2 De besturing van de gehele machine maakt gebruik van de Inovance serie PLC, en diverse productieprocesparameters worden ingesteld via het touchscreen. Elk deel van de kooi en capstan wordt aangedreven door een Jiangsu Zhima servomotor, en de motordriver is een frequentieomvormer. Om de transmissienauwkeurigheid te garanderen, neemt de transmissiemotor een rasterencoderfeedback aan, en de gehele machine maakt gebruik van een buscommunicatiemethode om de nauwkeurigheid van de signaaloverdracht te garanderen. In de werkelijke productie stellen gebruikers de procesparameters zoals de spoed van elk deel van de kooi en de snelheid van de productielijn in op het touchscreen volgens de vereiste kabel specificaties. Bij het opstarten wordt de snelheid van elk transmissieonderdeel automatisch berekend door de PLC om de synchronisatie van de gehele machine en de nauwkeurigheid van de gedraaide draadspoed te garanderen, en om een traploze snelheidsregeling van de gehele machine te bereiken. Het elektronische besturingssysteem heeft geavanceerde technologie, gemakkelijke bediening en betrouwbare werking.
3.3 Het pulsprincipe wordt gebruikt om draadbreuk te detecteren, wat het draadbreuksignaal van elke spoel in elk deel van de kooi nauwkeurig kan bepalen, wat de detectie nauwkeurigheid garandeert. Via de weergave op het touchscreen kan de operator het probleem snel oplossen en de volgende start uitvoeren.
3.4 De machine gebruikt Inovance PLC programmeerbare controller en veldbus om de werkstatus van alle delen van de machine uniform te commandoeren en te coördineren, en gebruikt een frequentieomvormer om de start en werking van de AC-motor te regelen. Het Inovance touchscreen wordt gebruikt om diverse procesparameters in te stellen en weer te geven. Het elektronische besturingssysteem is technologisch geavanceerd, gemakkelijk te bedienen en betrouwbaar in werking.
4.Belangrijkste technische parameters
| Model (Stijve strengmachine) | JLK-500/6 | JLK-500/6＋12 | JLK-500/6＋12＋18 | |
| Diameter van enkele draad | Koper | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| Aluminium | φ1.8-5 mm | φ1.8-5 mm | φ1.8-5 mm | |
| Maximale doorsnede van de streng | φ15 mm | φ25 mm | φ35 mm | |
| Strengspoed | 6 spoelen strengkooi | 60-500 mm | 60-500 mm | 60-500 mm |
| 12 spoelen strengkooi | 75-560 mm | 75-560 mm | ||
| 18 spoelen strengkooi | 92-680 mm | |||
| Rotatiesnelheid | 6 spoelen strengkooi | 308 omw/min | 308 omw/min | 308 omw/min |
| 12 spoelen strengkooi | 286 omw/min | 286 omw/min | ||
| 18 spoelen strengkooi | 252 omw/min | |||
| Capstan | Diameter capstanwiel | 1250 mm | 1600 mm | 2000 mm |
| Maximale afkrachtkracht | 8 T | 10 T | 12 T | |
| Spoel | PND500 | PND500 | PND500 | |
| Centrale afwikkelspoel | PND500 | PND500 | PND500 | |
| Afwikkelspoel | 1800mm | 2500mm | 2500mm | |
| Maximale lineaire afwikkelingssnelheid | 40m/min | 45m/min | 50 m/min | |
| Centrale hoogte | 1000 mm | 1000 mm | 1000 mm | |

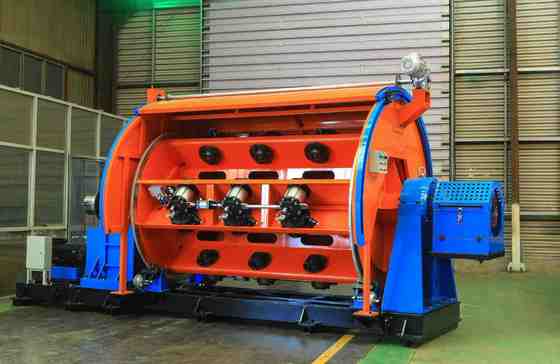

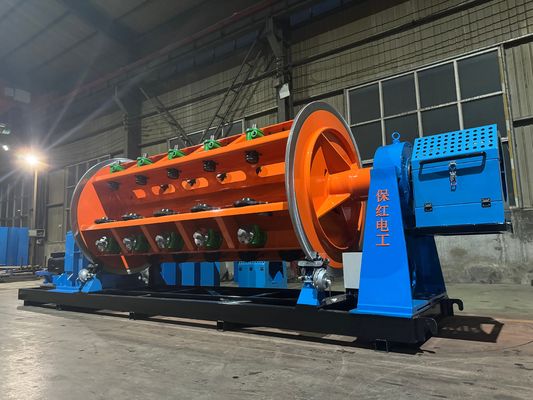

5.Foto's
6.Verpakkingsfoto
7.Onze fabriek en introductie
Hebei Baohong Electrical Machinery Co., Ltd. werd opgericht op 1 augustus 2006. Gelegen in de industriële zone van Shawa Township, Hebei City, die in het centrum ligt van Beijing, Tianjin en Shijiazhuang, geniet het bedrijf van gemakkelijk transport en overvloedige ijzer- en staalbronnen. Beginnend met de productie van strengmachine serieproducten, heeft het 18 jaar ontwikkeling doorgemaakt.
Door volledig te vertrouwen op talentvoordelen en technische kracht, onderzoekt en ontwikkelt het bedrijf voortdurend nieuwe technologieën en processen, wat resulteert in gestage groei en geleidelijke evolutie tot een uitgebreide economische entiteit met geavanceerde productietechnologie, sterke productiecapaciteit en verkoopnetwerken die het hele land en het buitenland bestrijken. Het bedrijf beslaat een fabrieksoppervlakte van 30.000 vierkante meter, met meer dan 100 werknemers, waaronder 12 mechanische en elektrische ingenieurs, en de verwerkingsapparatuur bedraagt meer dan 60 miljoen yuan. Momenteel, door de introductie van grootschalige verwerkingsapparatuur en het onderzoek, de ontwikkeling en verbetering van processen, is het bedrijf de enige fabrikant in China geworden die JLK-kooi strengmachine serie-eenheden op een assemblagelijn produceert.
