Gemakkelijk vastlopen van aluminium koperkabels: professionele, stijve machineoplossing

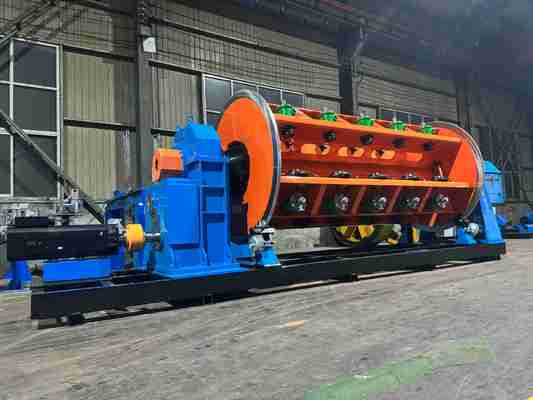

Aluminium Koper Kabelstrenging Gemakkelijk Gemaakt: Professionele Stijve Machine Oplossing

1. Toepassing

Deze  machine  is voornamelijk gebruikt  voor de productie  van groote-sectie  en  grote-lengte  staal-kern  aluminium gestrande draad en koper, aluminium en aluminium legering geleiders zonder back-twist strenging; het kan ook worden gebruikt voor de niet-back-twist twisting en verdichting van rond, speciaal-vormig en sector-vormige geleiderkernen.

2. Belangrijkste componenten

2.1.  Φ630 Afwikkel-stand                                                   2.2.

#type draadgeleidingsstand                                              2.3.

6B, 12B , 18B strenger                                                  2.4.

Draadmontage matrijs & verdichtingsapparaat                       2.9.

Meterteller (Mechanisch, Elektronisch)                         2.9.

Φ 2000 sterke dubbele capstan                                       2.7.

Φ 2500 kolom type afwikkelstand                             2.8.

Elektrisch besturingssysteem                                                   2.9.

Veiligheidsbeschermingssysteem                                             2.10.

Zij-onder spoel laadapparaat

3.

Belangrijkste kenmerken3.1.

De hele machine maakt gebruik van afzonderlijke grondasoverbrenging, en het strenglichaam wordt aangedreven om te roteren door een speciale versnellingsbak. Vergeleken met de traditionele grondasoverbrenging kooistrenger, heeft het een vereenvoudigde structuur, waardoor het onderhoud van de apparatuur handiger wordt3.2.

De besturing van de hele machine maakt gebruik van Siemens S7-Smart200 serie PLC, en verschillende productieprocesparameters worden ingesteld via het touchscreen. Elke sectie van de kooi en capstan worden aangedreven door een Jiangsu Zhima servomotor, en de motoraandrijving is een frequentieomvormer. Om de overbrengingsnauwkeurigheid te garanderen, gebruikt de overbrengingsmotor een roosterencoder feedback, en de hele machine maakt gebruik van een bus communicatiemethode om de signaaloverdracht nauwkeurigheid te garanderen. In de daadwerkelijke productie stellen gebruikers de procesparameters zoals de spoed van elke sectie van de kooi en de snelheid van de productielijn in op het touchscreen volgens de vereiste kabelspecificaties. Bij het opstarten wordt de snelheid van elk overbrengingsonderdeel automatisch berekend door de PLC om de synchronisatie van de hele machine en de nauwkeurigheid van de getwiste draadspoed te garanderen, en om een traploze snelheidsregeling van de hele machine te bereiken. Het elektronische besturingssysteem heeft geavanceerde technologie, gemakkelijke bediening en betrouwbare werking.3.3.

Het pulsprincipe wordt gebruikt om draadbreuk te detecteren, wat het draadbreuksignaal van elke spoel in elke sectie van de kooi nauwkeurig kan bepalen, waardoor de detectienauwkeurigheid wordt gegarandeerd. Via het display op het touchscreen kan de operator het probleem snel oplossen en de volgende start uitvoeren.3.4.

De machine gebruikt Siemens S7-200 programmeerbare controller en veldbus om de werkstatus van alle onderdelen van de machine te verenigen en te coördineren, en gebruikt een frequentieomvormer om het starten en de werking van de AC-motor te regelen. Siemens touchscreen wordt gebruikt om verschillende procesparameters in te stellen en weer te geven. Het elektronische besturingssysteem is technologisch geavanceerd, gemakkelijk te bedienen en betrouwbaar in gebruik.4. Belangrijkste technische parameters Model (Stijve Strengmachine)

JLK-630/6

6.Verpakkingsfoto

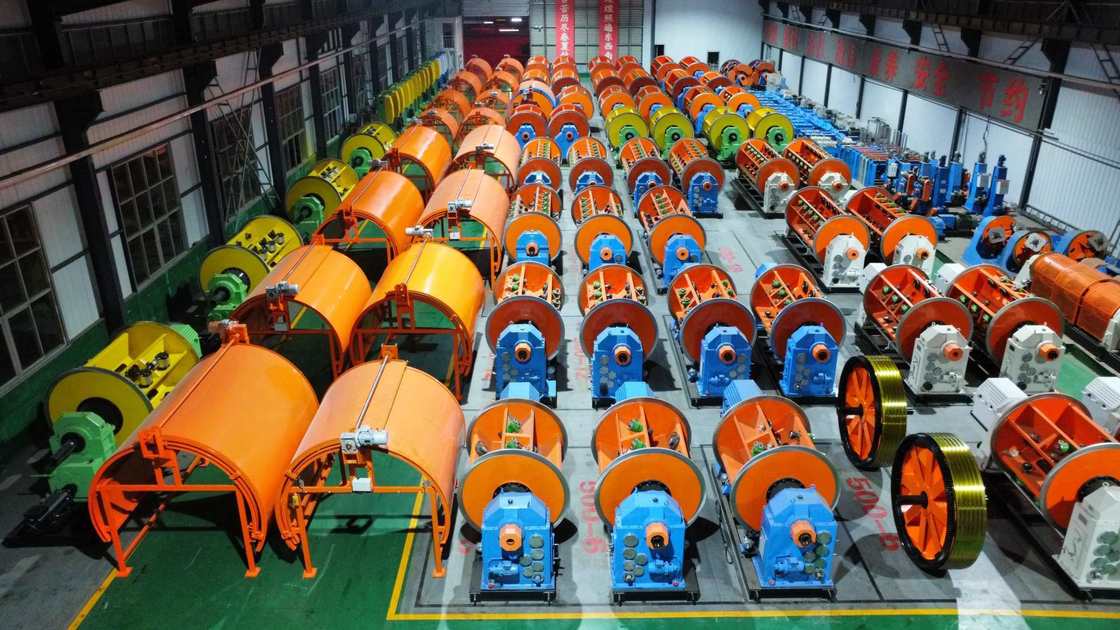

7.Onze fabriek en introductie

Hebei Baohong Electrical Machinery Co., Ltd. werd opgericht op 1 augustus 2006. Gelegen in de industriële zone van Shawa Township, Hebei City, die in het driehoekige centrum van Beijing, Tianjin en Shijiazhuang ligt, geniet het bedrijf van handig transport en overvloedige ijzer- en staalbronnen. Beginnend met de productie van strengmachine-serieproducten, heeft het 18 jaar van ontwikkeling doorgemaakt.Door volledig te vertrouwen op talentvoordelen en technische kracht, onderzoekt en ontwikkelt het bedrijf continu nieuwe technologieën en processen, waardoor een stabiele groei wordt bereikt en geleidelijk evolueert naar een uitgebreide economische entiteit met geavanceerde productietechnologie, sterke productiecapaciteit en verkoopnetwerken die het hele land en het buitenland bestrijken.

Het bedrijf beslaat een fabrieksoppervlakte van 30.000 vierkante meter, met meer dan 100 werknemers, waaronder 12 mechanische en elektrische ingenieurs, en de verwerkingsapparatuur bedraagt in totaal meer dan 60 miljoen yuan. Momenteel is het bedrijf, door de introductie van grootschalige verwerkingsapparatuur en het onderzoek, de ontwikkeling en de verbetering van processen, de enige fabrikant in China die JLK kooistrengmachine-serie-eenheden op een assemblagelijn produceert.
