Hoogefficiënte vloerbelastende stijve strandingmachine voor draad en kabel

Hoogefficiënte vloerbelastende stijve strandingmachine voor draad en kabel

1.Sollicitatie

Dit  machine is voornamelijk gebruikt voor de productie van groote-sectie en stalen kern met grote lengtealuminium gestrand draad En koper, aluininum En aluminium legering geleiders zonder terugdraaien stranding; Het kan Ook zijn gebruikt voor de niet-back-twist draaien En verdichten van rond, speciaal-shaped En sectorvormig geleiderkernen.

2.Belangrijkste componenten

2.1.Φ630Betalen-uit stellage

2.2.#type draadgeleidingsstandaard

2.3.6B, 12B, 18B,24Bstrander

2.4.Draad assembleer matrijs en verdichtingsapparaat

2.5.Meterteller (mechanisch, elektronisch)

2.6.Φ 2000 sterke dubbele kaapstander

2.7.Φ2500 Gantry-type opname- en uitbetalingsstandaard

2.8.Elektrisch controlesysteem

2.9.Veiligheidsbeschermingssysteem

2.10. Laadinrichting voor haspels aan de zijkant

3.Voornaamst functies

3.1.De geheel machine is gereden door de onafhankelijk motor, En elk sectie van de kooi En kaapstander Zijn gereden door A Separate permanente magneet synchroon servo- motor. De kooi is Dverscheurd roteren door een speciale versnellingsbak, die de structuur vereenvoudigt in vergelijking met traditionele, door een grondas aangedreven, stijve strander en het onderhoud van de apparatuur gemakkelijker maakt.

3.2.De besturing van de hele machine neemt overS7-Slim200serie PLC en verschillende productieprocesparameters worden ingesteld via het aanraakscherm. Elke sectie van de kooi en de kaapstander wordt aangedreven door een Jiangsu Zhima-servomotor, en de motoraansturing is een frequentieomvormer. Om de nauwkeurigheid van de transmissie te garanderen, gebruikt de transmissiemotor feedback van een rooster-encoder en gebruikt de hele machine een buscommunicatiemethode om de nauwkeurigheid van de signaaloverdracht te garanderen. Bij de daadwerkelijke productie stellen gebruikers de procesparameters, zoals de steek van elke sectie van de kooi en de snelheid van de productielijn, in op het touchscreen volgens de vereiste kabelspecificaties. Bij het opstarten wordt de snelheid van elk transmissiedeel automatisch berekend door PLC om de synchronisatie van de hele machine en de nauwkeurigheid van de gedraaide draadsteek te garanderen en om een ​​traploze snelheidsregeling van de hele machine te bereiken. Het elektronische regelsysteem beschikt over geavanceerde technologie, gemakkelijke bediening en betrouwbare werking.

3.3.Het pulsprincipe wordt gebruikt om draadbreuk te detecteren, waardoor het draadbreuksignaal van elke spoel in elke sectie van de kooi nauwkeurig kan worden bepaald, waardoor de detectienauwkeurigheid wordt gegarandeerd. Via het display op het touchscreen kan de operator het probleem snel oplossen en de volgende opstart starten.

3.4.De machine gebruiktS7-200programmeerbare controller en veldbus voor uniforme bediening en coördinatie van de werkstatus van alle onderdelen van de machine, en gebruikt een frequentieomvormer om het starten en de werking van de AC-motor te regelen.IHet Novance-aanraakscherm wordt gebruikt om verschillende procesparameters in te stellen en weer te geven. Het elektronische besturingssysteem is technologisch geavanceerd, eenvoudig te bedienen en betrouwbaar in gebruik.

3.5.De mechanische en elektrische besturing van deze structuur maakt gebruik van het momenteel meest geavanceerde volautomatische laad- en losproces van rollen in China, wat de werkefficiëntie van het laden en lossen van rollen aanzienlijk verbetert!

4.Belangrijkste technische parameters

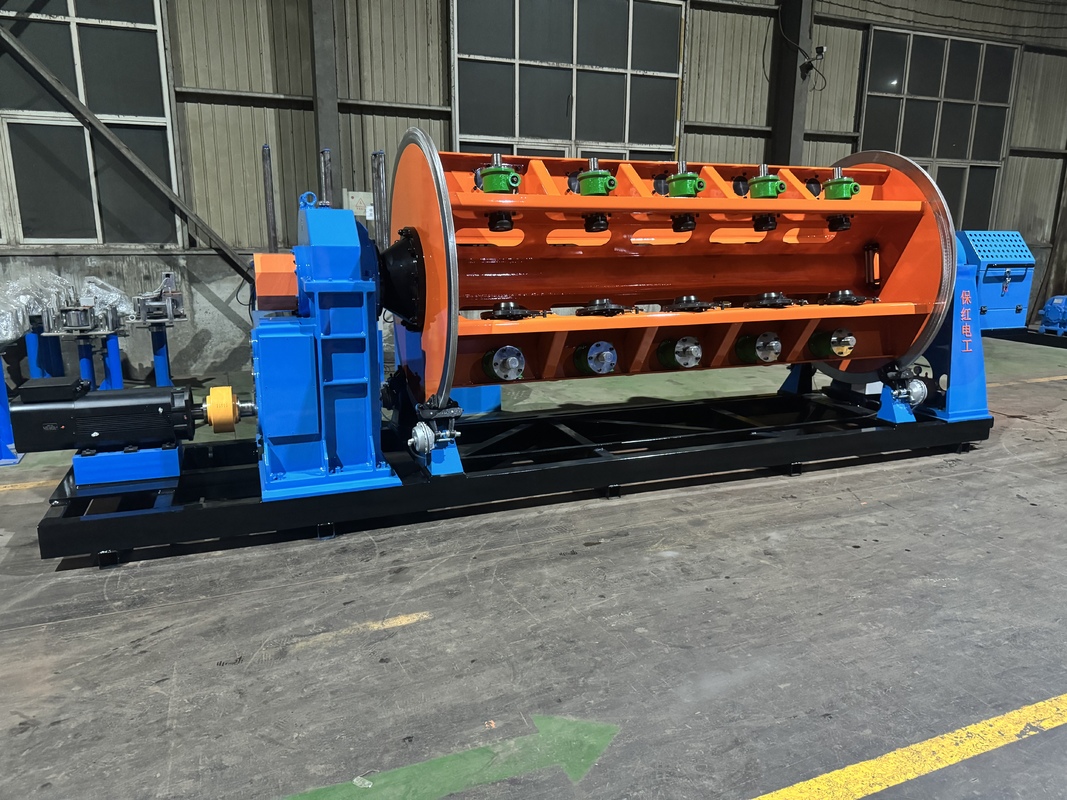

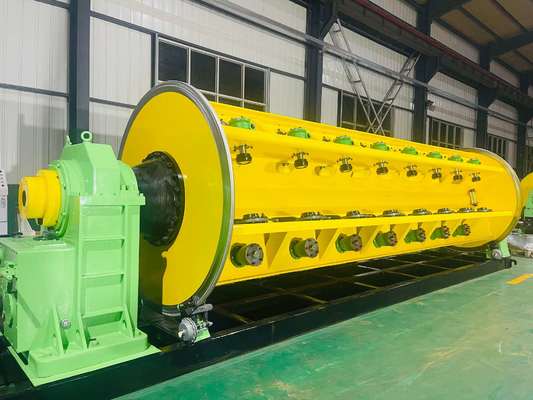

5.Photo's

6.Verpakking foto

7.Onze fabriek en introductie

Hebei Baohong Electrical Machinery Co., Ltd. werd opgericht op 1 augustus 2006. Gelegen in de industriële zone van Shawa Township, Hebei City, in het driehoekige centrum van Beijing, Tianjin en Shijiazhuang, geniet het bedrijf van handig transport en een overvloed aan ijzer en staal bronnen. Beginnend met de productie van producten uit de serie strandingmachines, heeft het 18 jaar ontwikkeling doorgemaakt.

Door volledig te vertrouwen op talentvoordelen en technische kracht, onderzoekt en ontwikkelt het bedrijf voortdurend nieuwe technologieën en processen, waardoor stabiele resultaten worden bereikt. groei en geleidelijk evolueren naar een alomvattende economische entiteit met geavanceerde productietechnologie, sterke productiecapaciteit, en verkoopnetwerken die het hele land en het buitenland bestrijken.

Het bedrijf heeft een fabrieksoppervlakte van 30.000 vierkante meter, met meer dan 100 werknemers, waaronder 12 mechanische en elektrische ingenieurs, en de verwerkingsapparatuur bedraagt ​​in totaal meer dan 60 miljoen yuan. Momenteel wordt door de introductie van grootschalige verwerkingsapparatuur en de onderzoek, ontwikkeling en verbetering van processen is het bedrijf de enige fabrikant in China geworden die JLK-kooien produceert serie-eenheden van strandingsmachines op een assemblagelijn.
