Cradle Type Cable Laying Machine 1600 Drum Twisting Machine Energiebesparing
1. Toepassing
De machine wordt gebruikt voor het kabelen van de PVC-laagspanningskabel, de midden- en hoogspanningsplastiek geïsoleerde stroomkabel en de rubberkabel.De machine kan 3 kernen kabel te produceren, 4-kernkabel, 5-kernkabel, 4+1-kernkabel en 3+2-kernkabel.
2. Kenmerken
2.1 De centrale afscheiding wordt ondersteund door een staander en een rol die stabieler zijn.
2.2 DC- of wisselstroom aandrijfsysteem, bestuurd door PLC met gegarandeerde synchronisatieprestaties en eenvoudig onderhoud.
2.3 Bij het stranden van de splitsingsgeleider, met fasecorrectie-feedbackapparatuur en speciale matrijzen om de hoge kwaliteit van het stranden te garanderen.
2.4 gelijkstroom- of variabele frequentieregelaar om een langzame start, stop, noodtoestand te bereiken, met een afzonderlijke vlinderluchtrem voor elk onderdeel.
2.5 Eenvoudige bediening met touchscreen en PLC-systeem.
3. Technische parameters
| Model (inlegmachine) |
CLY-630/3+3 |
CLY-800/3+3 |
CLY -1000/3+1+1 |
CLY -1250/3+1+1 |
CLY -1600/3+1+1 |
| Diameter van een enkele draad |
φ5-10 mm |
φ5-12 mm |
φ8-20 mm |
φ8-25 mm |
φ10-35 mm |
| Maximale OD van de gestrand geleider |
φ30 mm |
φ40 mm |
φ63 mm |
φ70 mm |
φ80 mm |
| Stranding Pitch |
50-800 mm |
95-1500 mm |
200-2000 mm |
420-3500 mm |
550-5176 mm |
| Capstan |
Capstan wieldiameter |
1000 mm |
1200 mm |
1800 mm |
2000 mm |
2500 mm |
| Maximale trekkracht |
10 T |
12 T |
15 T |
20 T |
25 T |
| Motorvermogen |
18.5 kW |
22 kW |
30 kW |
37 kW |
55 kW |
| Grootte van de bobin |
630 mm |
800 mm |
1000 mm |
1250 mm |
1600 mm |
| Opname Bobbin |
1600 mm |
1800 mm |
2000 mm |
2500 mm |
3150 mm |
| Maximale lijnsnelheid bij afslag |
60 m/min |
60 m/min |
34 m/min |
28 m/min |
21 m/min |
| Centrale hoogte |
1000 mm |
1000 mm |
1000 mm |
1000 mm |
1000 mm |

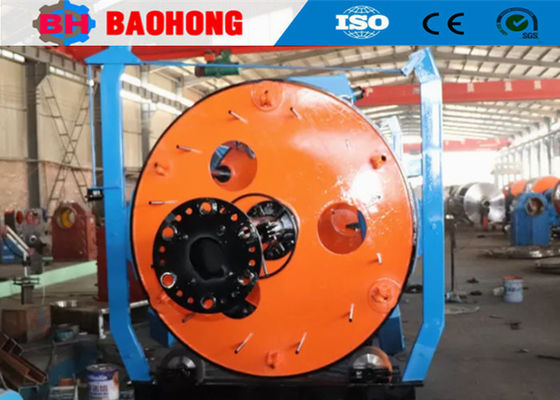

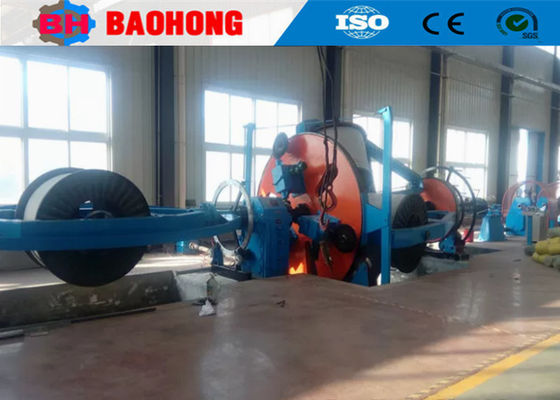

4Foto's.
5Foto's van de verpakking.
6Onze fabriek en introductie.
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip-kabellijnen en de CLY High speed Cradle-opleggingslijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie workshop 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
