Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Productnaam: | Het kabeluit de roulatie halen die Machine vastlopen | Bobinengroottes: | 800 1000 1250 enz. |
|---|---|---|---|
| Gebruik: | Het uit de roulatie halen | Het vastlopen van Hoogte (1000): | 200-2000 mm |
| De Diameter van het kaapstanderwiel (630): | Kindertype | Garantietijd: | 1 jaar |
| Apparatuurschildering: | Optioneel | Controlemethode: | PLC-besturing |
| Markeren: | Het kabeluit de roulatie halen die Machine,het Draaduit de roulatie halen vastlopen die Machine,800mm Hoogte vastlopen die Machine vastlopen |
||
800 mm Pitch Wire Cable Laying Up Stranding Machine PLC-besturing
1. Toepassing
De machine wordt gebruikt voor het leggen van grote sectie, lange lengte stroomkabels.de lijn is bestemd voor het leggen van pre-spiraal- of niet-pre-spiraalkabelkernen en MillikenkabelDit is ons eerste product met topkwaliteit in China en ook de prijs is zeer concurrerend.
2. Kenmerken
2.1 De kabelleggingsmachine voor kooien is voor 100% achterom gedraaid en vastgebonden.
2.2 Ontworpen voor het opzetten van stroomgeleiders met 3-5 ronde kernen en rechte of sectorvormige kernen.
2.3 uitgerust met een dubbelwieltrekkende capstan bij het rijden van kleinere kabels of met een aftrekkingsvermogen voor grotere krachtkabels.
2.4 De machine is voorzien van een HMI+PLC-besturingssysteem voor de voorinstelling van de opleggingshoogte en voor de snelheidssynchronisatie met de opname.
2.5 Optioneel maximaal 24 stuks vulspullen.
3. Technische parameters
| Model (inlegmachine) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | CLY -1600/3+1+1 | |
| Diameter van een enkele draad | φ5-10 mm | φ5-12 mm | φ8-20 mm | φ8-25 mm | φ10-35 mm | |
| Maximale OD van de gestrand geleider | φ30 mm | φ40 mm | φ63 mm | φ70 mm | φ80 mm | |
| Stranding Pitch | 50-800 mm | 95-1500 mm | 200-2000 mm | 420-3500 mm | 550-5176 mm | |
| Capstan | Capstan wieldiameter | 1000 mm | 1200 mm | 1800 mm | 2000 mm | 2500 mm |
| Maximale trekkracht | 10 T | 12 T | 15 T | 20 T | 25 T | |
| Motorvermogen | 18.5 kW | 22 kW | 30 kW | 37 kW | 55 kW | |
| Grootte van de bobin | 630 mm | 800 mm | 1000 mm | 1250 mm | 1600 mm | |
| Opname Bobbin | 1600 mm | 1800 mm | 2000 mm | 2500 mm | 3150 mm | |
| Maximale lijnsnelheid bij afslag | 60 m/min | 60 m/min | 34 m/min | 28 m/min | 21 m/min | |
| Centrale hoogte | 1000 mm | 1000 mm | 1000 mm | 1000 mm | 1000 mm | |

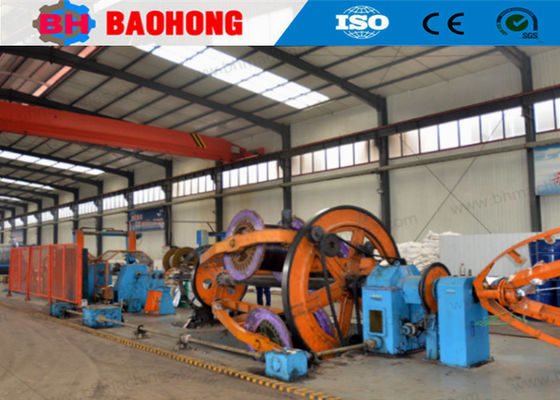

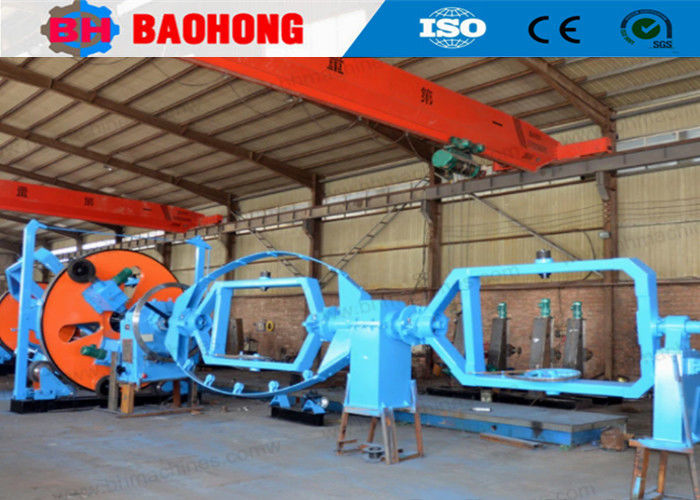

4Foto's.
5Verpakkingsfoto.
6Onze fabriek en introductie.
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip-kabellijnen en de CLY High speed Cradle-opleggingslijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie workshop 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
