Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Product name: | Multi Core Back Twist Planetary stranding | Shape: | Planetary shape |
|---|---|---|---|
| Bobbin sizes: | 315 400 500 630 800 1000 | Materials: | Steel/Cu/Al |
| Equipment color: | Optional | Max. stranded conductor OD: | φ14 -45mm |
| HS CODE: | 847940 | Warranty time: | 12 Months |
| Markeren: | de machine van het draaddraadtrekken,elektrische draadtrekkenmachine |
||
Signalkabel opleggen Machine Multi Core Back Twist Planetary And Sun type
1. Gebruik
De machine wordt gebruikt voor het stranden van Cu-, Al-, ACSR- en geïsoleerde draden met back-twist.
2Hoofdpersoon.
2.1. Terugdraaien methode: zon en planetaire versnellingsmechanisme.
2.2De niet-assige vingerafdraaikaste is uitgerust met een mechanisme voor het regelen van de wrijvingsspanning.
2.3De transmissieassen verbinden alle machineonderdelen met elkaar om een stabiele stranding pitch te behouden, die ook kan worden gekozen voor frequentiesynchronisatie om de machine te bedienen.
2.4De machine wordt veel gebruikt en kan gemakkelijk met weinig geluid worden bediend.
3. Productieproces
De grote buigmachine wordt gebruikt om de stalen plaat te buigen naar de frameconstructie. Vier frameconstructies delen de cirkel evenveel, en ze worden met de grote schijven aan beide zijden samengesloten.Ook alle structuren zijn gelast aan het midden dikke wand buisDe hele structuur is sterk en mooi.
Na het lasproces wordt de gehele structuur in de glansoven gegrild, waardoor de interne spanningen worden verwijderd.
Dan wordt de hele structuur bewerkbaar op de grote horizontale draaibank, die groot genoeg is om elk onderdeel in één stap te bewerken, zonder het ene uiteinde aan het andere te veranderen.Dit proces houdt de concentrisiteit van de hele structuur, verleng de levensduur van de lagers aan beide uiteinden.
De diepe boor- en boormachine kan de geïnstalleerde gaten voor de klemtoestellen draaien.die beide gaten in dezelfde concentriciteit houdtDe concentrisiteit vermindert de snelheid van het breken van de draad en verlengt het lager voor het klemapparaat.
Deze dubbele kolom verticale draaibank wordt gebruikt om de grote schijf voor de wiegmachine en de capstan van de strandingmachine te draaien.Deze machine kan draaien en poets de groeven om de kabel te beschermen en te houden van de zelfde hual-off kracht.
Grote freesmachine van het type planer, die wordt gebruikt voor het frezen van het hoofdchassis van de hoofdzak en het op- en afhaalchassis.De grote freesmachine van het freesapparaat kan ervoor zorgen dat elke vlakke oppervlakte in één keer wordt bewerkt om de homogene hoogteverdeling van het door de freesmachine bewerkte oppervlak te behoudenDit alles zorgt ervoor dat de hele machine soepel draait.
De dynamische balanceringsmachine is de belangrijkste productie-apparatuur voor de productie van de snellopende draad- en kabelapparatuur, met name de rigide frame stranding cage en de buisvormige stranding cage.Het bewerkingsproces van de stranding kooi zal leiden tot verschillende excentrische krachtNa het corrigeren van de stranding cage zal gemakkelijk voldoen aan de hoge snelheid rotatie vereiste en de levensduur te verlengen.
De elektrische gloeioven is onmisbaar voor de productie van draad- en kabelmachines, met name de rigide frame-strandingmachine en de buisstrandingmachine.De interne spanning van de belangrijkste stranding kooi is groot wanneer het is samengesmoltenDe interne spanning wordt sterk vrijgegeven door warmtebehandeling. Dit productieproces zal ervoor zorgen dat de stranding kooi zonder vervorming en breuk om de interne kwaliteit te verbeteren.
4. Technische parameters
| Model (planetaire strandingmachine) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diameter van een enkele draad | met een gewicht van niet meer dan 10 kg | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Maximale OD van de gestrand geleider | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Stranding Pitch | 6 Bobbin Stranding Cage | 26-435 | 39 tot en met 695 | 44 tot en met 770 | 48 tot en met 840 |
| 12 Bobbin Stranding Cage | 30-526 | 43 tot en met 74 | 47 tot en met 858 | 50 tot en met 928 | |
| 18 Bobbin Stranding Cage | 34 tot en met 639 | 47 tot en met 858 | 55-1001 | 65-1201 | |
| 24 Bobbin Stranding Cage | 38 tot en met 749 | 51 tot en met 940 | 63-1151 | 75-1601 | |
| Rotatiesnelheid | 6 Bobbin Stranding Cage | 218 r/min | 120 r/min | 106 r/min | 55 r/min |
| 12 Bobbin Stranding Cage | 118 r/min | 110 r/min | 97.5 r/min | 45 r/min | |
| 18 Bobbin Stranding Cage | 108 r/min | 100 r/min | 82.9 r/min | 35 r/min | |
| 24 Bobbin Stranding Cage | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| Capstan | Capstan wieldiameter | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maximale trekkracht | 2T | 5T | 10T | 15T | |
| Motorvermogen | 18.5 kW | 22 kW | 37 kW | 55 kW | |
| Grootte van de bobin | 315 mm | 400 mm | 500 mm | 630 mm | |
| Centrale uitbetaling Bobbin | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Opname Bobbin | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Maximale lijnsnelheid bij afslag | 25 m/min | 30 m/min | 34.7 m/min | 20 m/min | |
| Centrale hoogte | 1000 mm | 1000 mm | 1000 mm | 1100 mm |
|

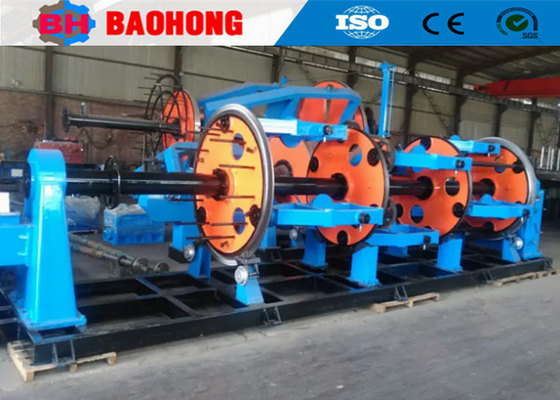

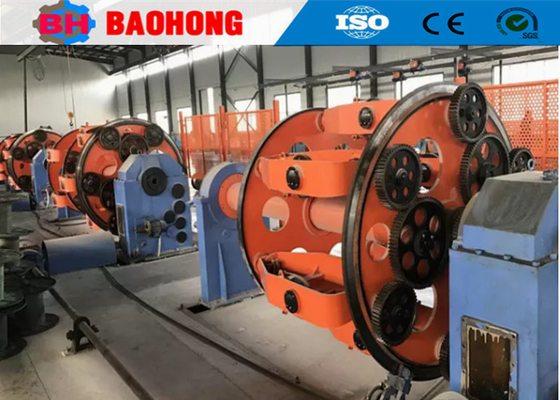

5Foto.
6Verpakkingsfoto.
7Onze fabriek en introductie.
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip-kabellijnen en de CLY High speed Cradle-opleggingslijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie werkplaats 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
