| Product name: | Planetary Stranding Cable Making Machine | Type: | Planetary shape |
|---|---|---|---|
| Bobbin sizes: | 315,400,500,630 etc | Material: | Copper, Aluminum wire and Steel wires |
| Inverter: | SIEMENS | PLC: | SIEMENS |
| Motor: | SIEMENS | Equipment painting: | Optional |
| Markeren: | Planetarische Vastlopende Draadtrekkenmachine,PLC die Draadtrekkenmachine vastloopt,315mm Bobbin Planetary Stranding Machine |
||
Planetary Stranding Cable Making Machine 315mm Bobbin Grootte
1. Gebruik
Het wordt gebruikt voor het terugdraaien van staal kern aluminium draden, aluminium legering draden, koper / aluminium draden, geïsoleerde draden en besturingskabels.
2Hoofdpersoon.
2.1- Terugdraaien: planetair mechanisme.
2.2De niet-assige vingerafdraaikaste is uitgerust met een mechanisme voor het regelen van de wrijvingsspanning.
2.3De transmissieassen verbinden alle machineonderdelen met elkaar om een stabiele stranding pitch te behouden, die ook kan worden gekozen voor frequentiesynchronisatie om de machine te bedienen.
2.4De machine wordt veel gebruikt en kan gemakkelijk met weinig geluid worden bediend.
3Configuratie
Pay-off, mainframes van 6-reel sectie, 12-reel sectie, 18-reel, 24-reel en 30-reel, diehouder, tape lapper, pantser, haul-off, take-off, aangedreven systeem en elektrisch systeem.
4. Technische parameters
| Model (planetaire strandingmachine) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diameter van een enkele draad | met een gewicht van niet meer dan 10 kg | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Maximale OD van de gestrand geleider | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Stranding Pitch | 6 Bobbin Stranding Cage | 26-435 | 39 tot en met 695 | 44 tot en met 770 | 48 tot en met 840 |
| 12 Bobbin Stranding Cage | 30-526 | 43 tot en met 74 | 47 tot en met 858 | 50 tot en met 928 | |
| 18 Bobbin Stranding Cage | 34 tot en met 639 | 47 tot en met 858 | 55-1001 | 65-1201 | |
| 24 Bobbin Stranding Cage | 38 tot en met 749 | 51 tot en met 940 | 63-1151 | 75-1601 | |
| Rotatiesnelheid | 6 Bobbin Stranding Cage | 218 r/min | 120 r/min | 106 r/min | 55 r/min |
| 12 Bobbin Stranding Cage | 118 r/min | 110 r/min | 97.5 r/min | 45 r/min | |
| 18 Bobbin Stranding Cage | 108 r/min | 100 r/min | 82.9 r/min | 35 r/min | |
| 24 Bobbin Stranding Cage | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| Capstan | Capstan wieldiameter | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maximale trekkracht | 2T | 5T | 10T | 15T | |
| Motorvermogen | 18.5 kW | 22 kW | 37 kW | 55 kW | |
| Schelpdieren | 315 mm | 400 mm | 500 mm | 630 mm | |
| Centrum Pay-off Bobbin | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Opname Bobbin | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Maximale lijnsnelheid bij afslag | 25 m/min | 30 m/min | 34.7 m/min | 20 m/min | |
| Centrale hoogte | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|

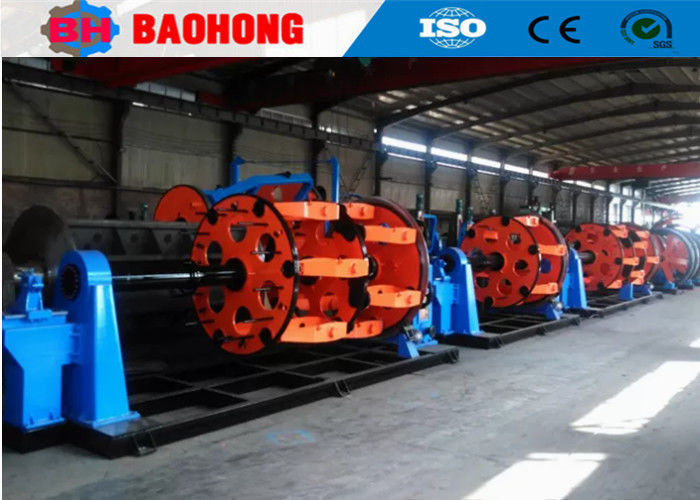

5Foto.

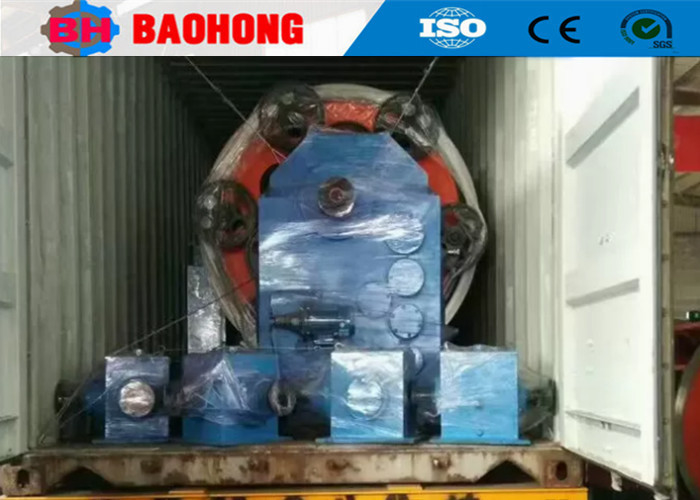

6Verpakkingsfoto.
7Onze fabriek en introductie.
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006 vertrouwt Baohong Electrical Machinery op de zorg en ondersteuning van klanten, die zich inzetten voor het onderzoek en de ontwikkeling van stranding machines en lay-up machines,en heeft grote vooruitgang geboekt..Nu zijn we de enige assemblagelijn verwerking fabriek in China die kan ontwikkelen en produceren JLK rigide strander serie.CGB Bow skip kabel bedradingslijn en CLY high speed cradle kabel leglijn.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie werkplaats 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
