Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Naam van apparatuur: | Kooitype Planetarische Draadkabel die Machine vastlopen | Geschikt voor: | Draadbreuk |
|---|---|---|---|
| Materialen: | Draad van koper, van staal en van staal | Max.streng geleider OD ((500): | φ35 mm |
| Max. Lijnsnelheid bij aftrek ((630): | 20 m/min | HS-code: | 847940 |
| Uitrusting Kleur: | als verzoek | Garantieperiode: | 1 jaar |
| Markeren: | Planetarische Draadkabel die Machine vastloopt,Kooitype Draadkabel die Machine vastlopen,20 m/min-Koperdraad die Machine verdraaien |
||

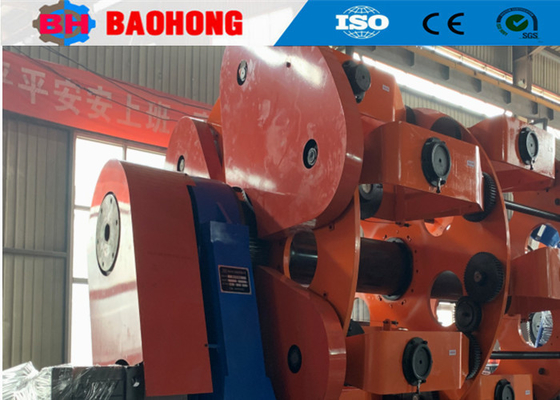

Planetaire Draadkabelstrengmachine 20 M/Min
1. Gebruik
Deze machine wordt gebruikt voor het strengen van flexibele aluminium draden of koperdraden met terugdraaiing, of voor het verdichten en strengen van ronde of sectorgeleiders. Het kan ook geïsoleerde kernen strengen en staalarmering maken voor poederkabels.
2. Hoofdsamenstellingen
2.1. Afwikkeling
2.2. Niet-metalen tape-apparaat (selecteerbaar)
2.3. Draadgeleiderstandaard
2.4. Metalen tape-apparaat (selecteerbaar)
2.5. Strengkooi
2.6. Lengteteller
2.7. Sluitmatrijs-houder
2.8. Dubbele wiel-capstan
2.9. Mechanisch transmissiesysteem (selecteerbaar)
2.10. Elektrisch besturingssysteem
2.11. Veiligheidsbeveiligingssysteem
2.12. Verdichtingsapparaat (selecteerbaar)
2.13. Opwikkeling
3. Belangrijkste Kenmerken
3.1 De spoelen zijn kwartier rond de strengkooien geplaatst. De centrale as draagt de spoelen niet.
3.2 Hoge stijfheid, hoge prestaties, hoge snelheid en lage inertie.
3.3 Aangedreven door een 36-traps variabele versnellingsbak, dubbele trek- en dubbele actieve aandrijving. Natuurlijke draadverdeling voorkomt slijtage tijdens het strengen.
3.4 Het meest geavanceerde noodstopapparaat, dat elke spoel direct aanstuurt. Zodra een draad breekt, stopt de hele machine onmiddellijk automatisch.
3.5 Garandeert aanvulling na draadbreuk, bijzonder geschikt voor de productie van stroomkabels en hoog verdichte vernette kabels.
3.6 PLC-besturingssysteem, bediening via touchscreen.
4. Technische parameters
| Model (Planetaire Strengmachine) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diameter enkele draad | Koper | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Maximale doorsnede strenggeleider | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Strengspoed | 6 Spoelen Strengkooi | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 Spoelen Strengkooi | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 Spoelen Strengkooi | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 Spoelen Strengkooi | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Rotatiesnelheid | 6 Spoelen Strengkooi | 218 omw/min | 120 omw/min | 106 omw/min | 55 omw/min |
| 12 Spoelen Strengkooi | 118 omw/min | 110 omw/min | 97,5 omw/min | 45 omw/min | |
| 18 Spoelen Strengkooi | 108 omw/min | 100 omw/min | 82,9 omw/min | 35 omw/min | |
| 24 Spoelen Strengkooi | 98 omw/min | 90 omw/min | 74 omw/min | 25 omw/min | |
| Capstan | Capstan Wiel Diameter | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maximale Afvoer Kracht | 2T | 5T | 10T | 15T | |
| Motorvermogen | 18,5 KW | 22 KW | 37 KW | 55 KW | |
| Spoel Afmeting | 315 mm | 400 mm | 500 mm | 630 mm | |
| Centrale Afwikkel Spoel | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Opwikkel Spoel | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Maximale Afvoer Lineaire Snelheid | 25 m/min | 30 m/min | 34,7 m/min | 20 m/min | |
| Centrale Hoogte | 1000 mm | 1000 mm | 1000 mm |
|
|
5. Foto
6. Verpakkingsfoto
7. Onze fabriek en introductie
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006. Ons bedrijf is gevestigd in de Economische Ontwikkelingszone van Hejian City, provincie Hebei, en is de grootste professionele fabrikant van strengmachines en legmachines in Noord-China.
Sinds 2006, dankzij de zorg en steun van onze klanten, heeft Baohong Machinery zich toegelegd op onderzoek en ontwikkeling van strengmachines en legmachines en heeft grote vooruitgang geboekt. Nu zijn we de enige fabriek die de productie van de JLK starre strengmachine serie kan ontwikkelen tot een productielijn in China, en we hebben ook onafhankelijk de JGB Bow skip strenglijnen, de CGB Bow skip type kabelmachines en de CLY High speed Cradle type leglijnen ontwikkeld.
Nu beslaat Hejian Baohong Electrical Machinery Co., Ltd. een oppervlakte van 10.000 vierkante meter, met een productieworkshop van 8.000 vierkante meter. Ons bedrijf heeft 60 werknemers, waaronder 10 R&D-medewerkers. De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar, en het is uitgegroeid tot een van de belangrijkste fabrikanten van strengmachines in China.
