Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Naam: | 630 12+18 rigide strengmachine voor aluminium draad | Materiaal: | Koper, aluminium, staal |
|---|---|---|---|
| Spoedgroottes:: | 630/500/710 mm | Geschikt voor: | Kabelvervaardiging |
| Garantieperiode: | 1 jaar | Machinekleur: | Netualverpakking of als verzoek van de klant |
| Midden hoogte: | 1000 mm | Spoelmaat: | PAD630 |
| Markeren: | 630 rigid stranding machine,aluminum wire stranding machine,12+18 rigid stranding machine |
||

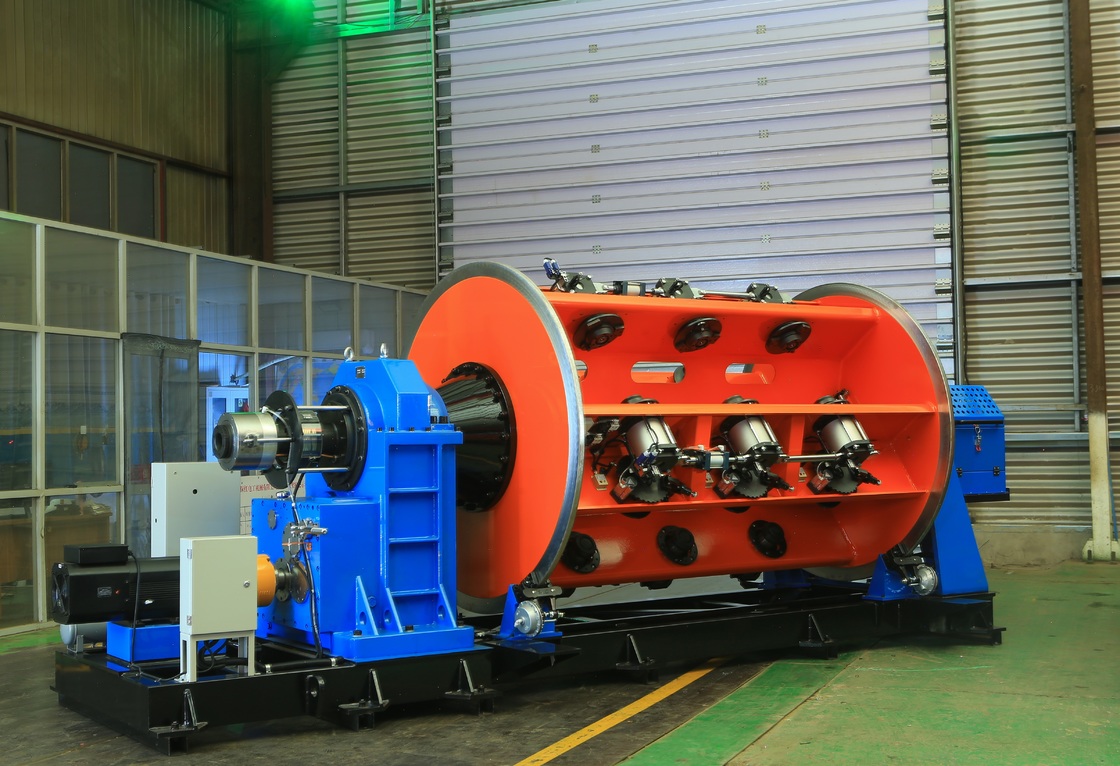

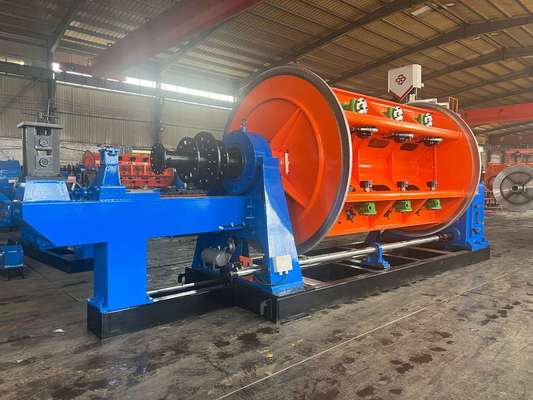

630 12+18 Star-ring machine voor aluminium draad
1. Toepassing
Deze machine wordt voornamelijk gebruikt voor de niet-torsie-strengeling van staalkern aluminium strengen (ACSR) en aluminiumlegering geleiders met grote dwarsdoorsnede en lange lengte. Het kan ook worden toegepast op de niet-torsie-strengeling en compacting van koperen geleiders met ronde, speciaal gevormde en sectorvormige kernen.
2. Hoofdcomponent
2.1 Φ1600 Afwikkelhaspel
2.2 Draadgeleidingsstandaard van het type #
2.3 12B, 18B strenger
2.4 Draadassemblagedie & compacting apparaat
2.5 Meter teller (Mechanisch, Elektronisch)
2.6 Φ 1600 sterke dubbele capstan
2.7 Φ 2500 opwikkelhaspel met traversering
2.8 Elektrisch besturingssysteem
2.9 Handmatige schuifbare beschermkap
3. Kenmerken
3.1 De hele machine wordt aangedreven door een onafhankelijke motor, en elk deel van de kooi en capstan wordt aangedreven door een aparte permanente magneet synchrone servomotor. De kooi wordt aangedreven om te roteren via een speciale versnellingsbak, wat de structuur vereenvoudigt in vergelijking met traditionele star-ring strengers die worden aangedreven door een grondas koppeling en het onderhoud van de apparatuur gemakkelijker maakt.
3.2 De besturing van de hele machine maakt gebruik van de Inovance serie PLC, en diverse productieprocesparameters worden ingesteld via het touchscreen. Elk deel van de kooi en capstan wordt aangedreven door een Jiangsu Zhima servomotor, en de motordriver is een frequentieomvormer apparaat. Om de transmissie nauwkeurigheid te garanderen, gebruikt de transmissiemotor een raster-encoder feedback, en de hele machine maakt gebruik van een buscommunicatiemethode om de nauwkeurigheid van de signaaloverdracht te garanderen. In de werkelijke productie stellen gebruikers de procesparameters zoals de spoed van elk deel van de kooi en de snelheid van de productielijn in op het touchscreen volgens de vereiste kabel specificaties. Bij het opstarten wordt de snelheid van elk transmissieonderdeel automatisch berekend door de PLC om de synchronisatie van de hele machine en de nauwkeurigheid van de gedraaide draadspoed te garanderen, en om een traploze snelheidsregeling van de hele machine te bereiken. Het elektronische besturingssysteem heeft geavanceerde technologie, gemakkelijke bediening en betrouwbare werking.
3.3 Het pulsprincipe wordt gebruikt om draadbreuk te detecteren, wat het draadbreuksignaal van elke spoel in elk deel van de kooi nauwkeurig kan bepalen, wat de detectie nauwkeurigheid garandeert. Via het display op het touchscreen kan de operator het probleem snel oplossen en de volgende start uitvoeren.
3.4 De machine gebruikt een Inovance programmeerbare controller en veldbus om de werkstatus van alle delen van de machine uniform te commanderen en te coördineren, en gebruikt een frequentieomvormer om het starten en de werking van de AC-motor te regelen. Het Inovance touchscreen wordt gebruikt om diverse procesparameters in te stellen en weer te geven. Het elektronische besturingssysteem is technologisch geavanceerd, gemakkelijk te bedienen en betrouwbaar in werking.
4. Belangrijkste technische gegevens
| Model (Star-ring machine) | JLK-630/6 | JLK-630/6＋12 | JLK-630/6＋12＋18＋24 | |
| Diameter van enkele draad | Koper | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| Aluminium | φ1.8-5 mm | φ1.8-5 mm | φ1.8-5 mm | |
| Maximale doorsnede van de streng | φ15 mm | φ25 mm | φ45 mm | |
| Strengspoed | 6 spoelen strenger kooi | 60-500 mm | 60-500 mm | 60-500 mm |
| 12 spoelen strenger kooi | 75-560 mm | 75-560 mm | ||
| 18 spoelen strenger kooi | 92-680 mm | |||
| 24 spoelen strenger kooi | 108-790 mm | |||
| Rotatiesnelheid | 6 spoelen strenger kooi | 258 omw/min | 258 omw/min | 258 omw/min |
| 12 spoelen strenger kooi | 236 omw/min | 236 omw/min | ||
| 18 spoelen strenger kooi | 202 omw/min | |||
| 24 spoelen strenger kooi | 176 omw/min | |||
| Capstan | Diameter capstan wiel | 1250 mm | 1600 mm | 2000 mm |
| Maximale trekkracht | 8 T | 10 T | 15 T | |
| Spoel | PND630 | PND630 | PND630 | |
| Centrale afwikkelspoel | PND630 | PND630 | PND630 | |
| Opwikkelspoel | 1800mm | 2500mm | 2500mm | |
| Maximale lineaire afwikkelingssnelheid | 35m/min | 40 m/min | 50 m/min | |
| Centrale hoogte | 1000 mm | 1100 mm |
1100 mm |
|
5. Foto's
6.Verpakkingsfoto
7. Onze fabriek en introductie
Hebei Baohong Electrical Machinery Co., Ltd. werd opgericht op 1 augustus 2006. Gelegen in de industriële zone van Shawa Township, Hebei City, die in het centrum ligt van Beijing, Tianjin en Shijiazhuang, geniet het bedrijf van gemakkelijk transport en overvloedige ijzer- en staalbronnen. Beginnend met de productie van strenger machine serie producten, heeft het 18 jaar ontwikkeling doorgemaakt. Door volledig te vertrouwen op talentvoordelen en technische kracht, onderzoekt en ontwikkelt het bedrijf voortdurend nieuwe technologieën en processen, waardoor gestage groei wordt bereikt en het geleidelijk evolueert tot een uitgebreide economische entiteit met geavanceerde productietechnologie, sterke productiecapaciteit en verkoopnetwerken die het hele land en het buitenland bestrijken. Het bedrijf beslaat een fabrieksoppervlakte van 30.000 vierkante meter, met meer dan 100 werknemers, waaronder 12 mechanische en elektrische ingenieurs, en de verwerkingsapparatuur bedraagt meer dan 60 miljoen yuan. Momenteel, door de introductie van grootschalige verwerkingsapparatuur en het onderzoek, de ontwikkeling en de verbetering van processen, is het bedrijf de enige fabrikant in China geworden die JLK kooi strenger machine serie eenheden op een assemblagelijn produceert.
