Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Productnaam: | Draad- en kabelbereidingsmachine: 500/6+12 Rigide strengoplossing-Efficiëntie en precisie voor multi | Materiaal: | Steel/Cu/Al |
|---|---|---|---|
| Gebruik: | Stranding | Voordeel: | Directe fabrikant |
| Schilderen: | Als vereiste | Garree Time: | 1 jaar |
| Markeren: | stijve strengmachine voor meeraderige kabel,draad- en kabelmachine 500/6+12,efficiënte stijve strengoplossing met garantie |
||
Draad- en kabelmachine: 500/6+12 Rigid Stranding-oplossing Efficiëntie en precisie voor de productie van kabel met meerdere strengen
1Toepassing
Deze machine wordt hoofdzakelijk gebruikt voor het niet-torsiestrekken van grote dwarsdoorsnede en lange lengte van staalkern aluminium strengen (ACSR) en aluminiumlegeringsgeleiders.Het kan ook worden toegepast op het niet-torsiestrekken en compacteren van koperen geleiders met ronde, speciaal gevormde en sectorvormige kern.
2. Hoofdcomponent
2.1 Φ500 Uitbetalingsstand 1 set
2.2 #type geleidingsdraadstandaard 1 set
2.3 6B,12B strander 2 sets
2.4 Draadmontage- en compacteringsapparaat 2 sets
2.5 Teller ((Mechanische, elektronische) 1 set
2.6 Φ 1600 sterk dubbel capstan 1 set
2.7 Φ 1800 column type opname met doorlopen 1 set
2.8 Elektrisch bedieningssysteem 1 set
2.9 Handmatig druk-trek veiligheidsbeschermingssysteem 2 sets
3. Kenmerken
3.1 De hele machine wordt aangedreven door de onafhankelijke motor en elk deel van de kooi en de kapstan door een afzonderlijke servomotor met vaste magneet.De kooi wordt gedreven om te draaien door een speciale versnellingsbak, die de structuur vereenvoudigt in vergelijking met de traditionele grondschachtverbinding aangedreven stijve type strander en maakt het onderhoud van de apparatuur gemakkelijk.
3.2 De bediening van de gehele machine is gebaseerd op de PLC van de serie Inovance en de verschillende parameters van het productieproces worden via het touchscreen ingesteld.Elk deel van de kooi en de capstan worden aangedreven door een Jiangsu Zhima servomotorOm de transmissie nauwkeurig te laten verlopen, gebruikt de transmissie motor een terugkoppeling van de roosterencoder.en de hele machine neemt een buscommunicatiemethode om de nauwkeurigheid van de signaaloverdracht te garanderenIn de werkelijke productie,gebruikers stellen de procesparameters zoals de toonhoogte van elk deel van de kooi en de snelheid van de productielijn op het touchscreen in overeenstemming met de vereiste kabel specificatiesBij het opstarten wordt de snelheid van elk transmissiedeel automatisch door de PLC berekend om de synchronisatie van de gehele machine en de nauwkeurigheid van de draadspeling te waarborgen.en om een stapsloze snelheidsregeling van de hele machine te bereikenHet elektronische besturingssysteem heeft geavanceerde technologie, een handige werking en een betrouwbare werking.
3.3Het pulsprincipe wordt gebruikt voor het detecteren van draadbreuk, waardoor het signaal van draadbreuk van elke spoel in elk deel van de kooi nauwkeurig kan worden bepaald, zodat de detectie nauwkeurig is.Door middel van het display op het touchscreen, kan de bediener het probleem snel oplossen en de volgende opstart starten.
3.4 De machine maakt gebruik van een programmeerbare regelaar en een veldbus van Inovance om de werking van alle onderdelen van de machine te beheersen en te coördineren;en gebruikt een frequentiekonverter om het starten en werken van de wisselstroommotor te regelenHet elektronische besturingssysteem is technologisch geavanceerd, eenvoudig te bedienen en betrouwbaar in werking.
4.Oorspronkelijke technische parameters
| Model (rigid stranding machine) | JLK-500/6 | JLK-500/6+12 | JLK-500/6+12+18 | |
| Diameter van een enkele draad | met een gewicht van niet meer dan 10 kg | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,8-5 mm | φ1,8-5 mm | φ1,8-5 mm | |
| Maximale OD van de gestrand geleider | φ15 mm | φ25 mm | φ35 mm | |
| Stranding Pitch | 6 Bobbin Stranding Cage | 60-500 mm | 60-500 mm | 60-500 mm |
| 12 Bobbin Stranding Cage | 75-560 mm | 75-560 mm | ||
| 18 Bobbin Stranding Cage | 92 tot en met 680 mm | |||
| Rotatiesnelheid | 6 Bobbin Stranding Cage | 308 r/min | 308 r/min | 308 r/min |
| 12 Bobbin Stranding Cage | 286 r/min | 286 r/min | ||
| 18 Bobbin Stranding Cage | 252 r/min | |||
| Capstan | Capstan wieldiameter | 1250 mm | 1600 mm | 2000 mm |
| Maximale trekkracht | 8 T | 10 T | 12 T | |
| Bobbin | PND 500 | PND 500 | PND 500 | |
| Centrale uitbetaling Bobbin | PND630 | PND630 | PND630 | |
| Opname Bobbin | 1800 mm | 2500 mm | 2500 mm | |
| Maximale lijnsnelheid bij afslag | 40 m/min | 45 m/min | 50 m/min | |
| Centrale hoogte | 1000 mm | 1000 mm | 1000 mm | |

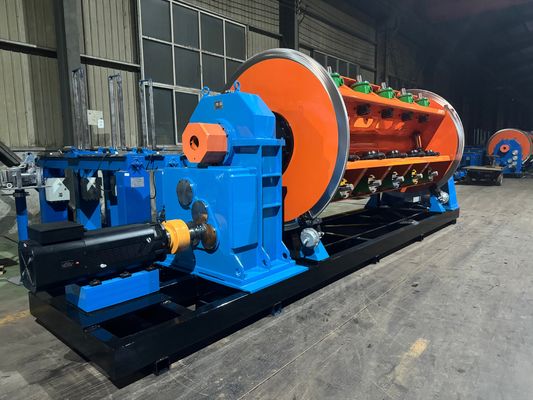

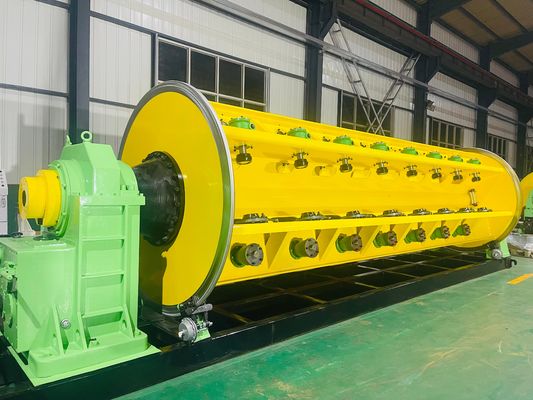

5.Foto's
6.Verpakkingsfoto
7.Onze fabriek en introductie
Hebei Baohong Electrical Machinery Co., Ltd. werd opgericht op 1 augustus 2006.Tianjin en ShijiazhuangHet bedrijf heeft gemakkelijk vervoer en een overvloed aan ijzer en staal. Het bedrijf heeft 18 jaar aan ontwikkeling ondergaan, te beginnen met de productie van de serie producten van de strookmachine.
Door volledig te vertrouwen op talentvoordelen en technische kracht, onderzoekt en ontwikkelt het bedrijf voortdurend nieuwe technologieën en processen, en bereikt groei en geleidelijke ontwikkeling tot een uitgebreide economische entiteit met geavanceerde productietechnologie, sterke productiecapaciteit en Verkoopnetwerken die het hele land en het buitenland bestrijken.
Het bedrijf beslaat een fabriek van 30.000 vierkante meter, met meer dan 100 medewerkers, waaronder 12 mechanische en elektrische ingenieurs, en de verwerkingsapparatuur bedraagt in totaal meer dan 60 miljoen yuan.De huidige situatie is echter niet zo goed als in het verleden. onderzoek, ontwikkeling en verbetering van processen, het bedrijf is de enige fabrikant in China die JLK kooien produceert geworden de serie-eenheden van de strandingmachine op een assemblagelijn.
