| Productnaam: | 69m/Min Rigid Stranding Machine | Van toepassing op: | Draadbreuk |
|---|---|---|---|
| Materialen: | Koper, aluminium, staal, enz | Max. lineaire snelheid: | 69m/min |
| Omvormer merk: | Danfoss | Merk van het lager: | NSK |
| Uitrusting Kleur: | Optioneel | Garantieperiode: | 1 jaar |
| Markeren: | 69m/Min Rigid Stranding Machine,Het verdraaien van Stijve Vastlopende Machine,Samenpersende Stijve Vastlopende Machine |
||

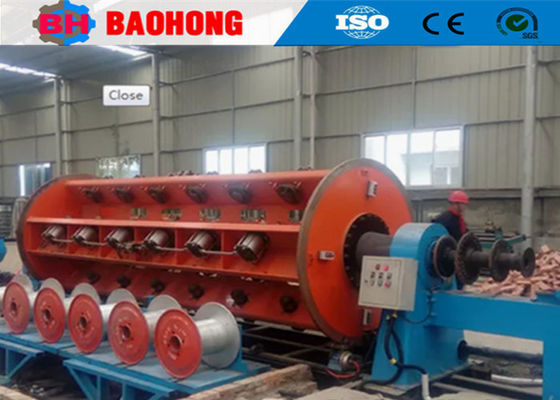

69m/min Stijve Draadstrekmachine Draadkabelmachine
De stijve draadstrekmachine wordt gebruikt voor het torderen en verdichten van ronde of sectorgeleiders, evenals voor het vooraf spiraalvormig maken van gesplitste geleiders. Bijvoorbeeld, AAC, AAAC, ACSR, kopergeleider van 15 sqmm tot 1500 sqmm aluminium en kopergeleider. Het wordt ook gebruikt om stalen draadpantserlagen te produceren.
2.1 Afwikkeling
2.2 12B.18B.24B Stijve Strekmachine
2.3 Verdichtings- en Assemblagediehouder
2.4 Concentrische Tapesmachine
2.5 Meter teller
2.6 Capstan (met 36-traps versnellingsbak)
2.7 Zwenkframe
2.8 Kolomtype Afwikkeling
2.9 Aandrijfas
2.10 Elektrisch schakelkast (hoofdkast en bedieningskast)
3. Kenmerken
3.1 Stijve frame strekking is ontworpen met 1+6+12+18+24+30+36 spoelkooien.
3.2 Spoel: 500mm, 630mm, 710mm DIN 46397 Standaard / Aangepast.
3.3 Zware stijve kooistrek machine, kooien ondersteund op zelfrichtende rollagers aan beide uiteinden. Volledig gesloten tandwiel, gecentraliseerd smeersysteem voor lagers, aandrijving naar kooien.
3.4 Hoge efficiëntie en snelheid. Maximale snelheid kooi 253 RPM. Maximale lijnsnelheid 62,3 m/min.
4. Technische Parameters
| Model (Stijve Strekmachine) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diameter enkele draad | Koper | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| Aluminium | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm | |
| Maximale gestrekte geleider OD | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Streklengte | 6 Spoel Strekkamer | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Spoel Strekkamer | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Spoel Strekkamer | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Spoel Strekkamer | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Spoel Strekkamer | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Rotatiesnelheid | 6 Spoel Strekkamer | 230.6 tpm | 180.1 tpm | 150.6 tpm |
| 12 Spoel Strekkamer | 230.6 tpm | 180.1 tpm | 150.6 tpm | |
| 18 Spoel Strekkamer | 208.5 tpm | 155 tpm | 142.6 tpm | |
| 24 Spoel Strekkamer | 179 tpm | 130.1 tpm | 122.3 tpm | |
| 30 Spoel Strekkamer | 161.8 tpm | 115.9 tpm | 102.7 tpm | |
| Capstan | Capstan Wiel Diameter | 2000 mm | 2000 mm | 2000 mm |
| Maximale Afvoer Kracht | 30 T | 30 T | 40 T | |
| Voor-spiraalapparaat | Steek | 500-2500mm | 500-2500mm | 500-2500mm |
| Motorvermogen | 90-180 KW | 110-180 KW | 130-180 KW | |
| Spoelmaat | 500*375*127 | 630*475*127 | 710*530*127 | |
| Centrale Afwikkel Spoel | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Afwikkel Spoel | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maximale Afvoer Snelheid | 69 m/min | 69 m/min | 62 m/min | |

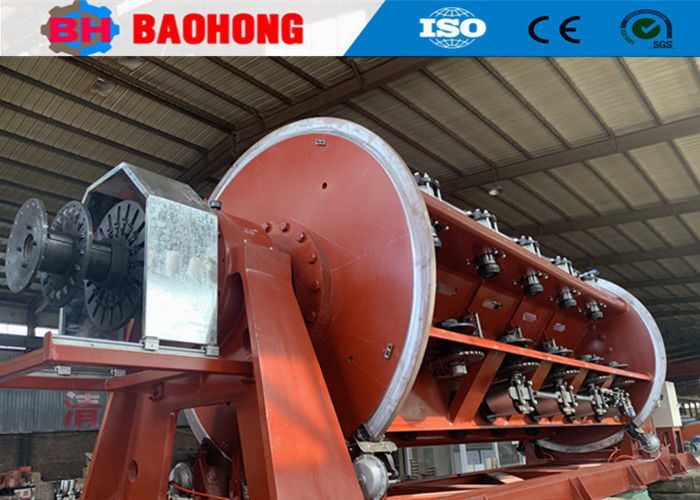

5. Foto's
6. Verpakkingsfoto's
7. Introductie van onze fabriek en bedrijf
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006. Ons bedrijf is gevestigd in de Economische Ontwikkelingszone van Hejian City, provincie Hebei, en is de grootste professionele fabrikant van draadstrekmachines en legmachines in Noord-China.
Sinds 2006, dankzij de zorg en steun van onze klanten, heeft Baohong Machinery zich toegelegd aan onderzoek en ontwikkeling van draadstrekmachines en legmachines en heeft grote vooruitgang geboekt. Nu zijn we de enige fabriek die de productie van de JLK stijve draadstrekmachine serie kan ontwikkelen tot een geassembleerde productielijn in China, en we hebben ook onafhankelijk de JGB Bow skip strekmachines, de CGB Bow skip type kabelmachines en de CLY High speed Cradle type legmachines ontwikkeld.
Nu beslaat Hejian Baohong Electrical Machinery Co., Ltd. een oppervlakte van 10000 vierkante meter, met een productiehal van 8000 vierkante meter. Ons bedrijf heeft 60 werknemers, waaronder 10 R&D medewerkers. De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar, enheeft zich ontwikkeld tot een van de belangrijkste fabrikanten van Strekmachines in China.
