Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Productnaam: | Volledig Auto Stijve Vastlopende Machine | Specificaties van de haspel: | 500 /630 /710 |
|---|---|---|---|
| Van toepassing op: | Machtskabel en leider die vastlopen, | Laadmethode: | Zijbodemlading |
| Stranding Pitch: | Regelbaar stap-minder, | Merk: | BH |
| Machinekleur: | Volgens het verzoek van de klant | ||
| Markeren: | stijf kader dat machine vastloopt,draadkabel die machine vastlopen |
||

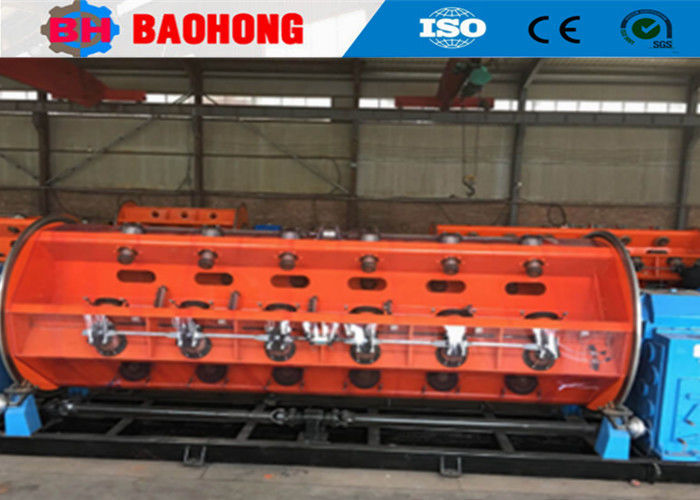

Volautomatische starre strengmachine, machine voor de productie van elektrische draad
1. Toepassing
De machine wordt voornamelijk gebruikt voor het strengen en verdichten van koperen of aluminium sector- of ronde geleiders, evenals voorgespiraalde sectorgeleiders, enz.Afzonderlijk elektronisch besturingssysteem, het hydraulische systeem bestuurt het op- en neerlaten van de beugel.
2. Hoofdonderdelen
2.1 Afloop (as type + vast type)
2.2 Starre strengkooi
2.3 Verdichtings- en montage-matrijshouder
2.4 Concentrische tapeermachine
2.6 Capstan (met 36-traps versnellingsbak)
2.7 Verplaatsingsstandaard
2.8 Kolomtype afname
2.9 Motor + snelheidsreductiemiddel
2.10 Transmissieas
2.11 Elektrische schakelkast (hoofdkast en bedieningskast)
3. Kenmerken
3.1 We passen deze kooitype strengmachine aan volgens de eisen van de klant.
3.2 Het laden en lossen gebeurt automatisch, wat een zeer eenvoudige bediening is.
3.3 Spoelgroep laden met behulp van een hydraulisch vloertype. Zijladers zijn ook optioneel.
3.4 Langzaam positioneringssysteem zorgt voor de juiste hoek bij het laden en lossen.
3.5 Schijf type pneumatische rem voor kooi.
3.6 PLC Uitgerust, optioneel.
4. Technische gegevens
| Model (Starre Strengmachine) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diameter van enkele draad | Koper | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maximale OD van gestrande geleider | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Strengsteek | 6 Spoel Strengkooi | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Spoel Strengkooi | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Spoel Strengkooi | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Spoel Strengkooi | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Spoel Strengkooi | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Rotatiesnelheid | 6 Spoel Strengkooi | 230,6 tpm | 180,1 tpm | 150,6 tpm |
| 12 Spoel Strengkooi | 230,6 tpm | 180,1 tpm | 150,6 tpm | |
| 18 Spoel Strengkooi | 208,5 tpm | 155 tpm | 142,6 tpm | |
| 24 Spoel Strengkooi | 179 tpm | 130,1 tpm | 122,3 tpm | |
| 30 Spoel Strengkooi | 161,8 tpm | 115,9 tpm | 102,7 tpm | |
| Capstan | Capstan Wieldiameter | 2000 mm | 2000 mm | 2000 mm |
| Maximale afneemkracht | 30 T | 30 T | 40 T | |
| Voorspiraalapparaat | Steek | 500-2500mm | 500-2500mm | 500-2500mm |
| Motorvermogen | 90-180 KW | 110-180 KW | 130-180 KW | |
| Spoelgrootte | 500*375*127 | 630*475*127 | 710*530*127 | |
| Centrale afloopspoel | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Afname spoel | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maximale afneemsnelheid | 69 m/min | 69 m/min | 62 m/min | |
| Centrale hoogte | 1000 mm | 1100 mm | 1100 mm | |

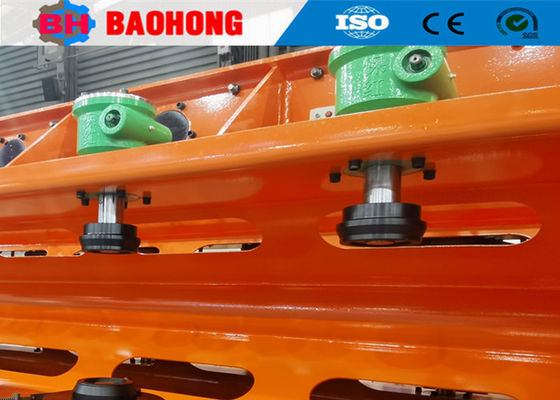

5. Foto's
6. Verpakkingsfoto's
7. Onze fabriek en introducties
Hejian Baohong Electrical Machinery Co., Ltd. is opgericht in 2006. Ons bedrijf is gevestigd in de Economische Ontwikkelingszone van Hejian City, provincie Hebei, en is de grootste professionele fabrikant van draadstrengmachines en legmachines in Noord-China.
Sinds 2006, vertrouwend op de zorg en steun van onze klanten, heeft Baohong Machinery zich gewijd aan het onderzoek en de ontwikkeling van draadstrengmachines en legmachines en heeft grote verbeteringen doorgevoerd. Nu zijn we de enige fabriek die de productie van de JLK starre strengmachineserie kan ontwikkelen tot een assemblagelijnverwerking in China, en we hebben ook onafhankelijk de JGB Bow skip strenglijnen, de CGB Bow skip type kabelage lijnen en de CLY High speed Cradle type Laying-up lijnen ontwikkeld.
Nu beslaat Hejian Baohong Electrical Machinery Co., Ltd. een oppervlakte van 10000 vierkante meter, productiewerkplaats 8000 vierkante meter. Ons bedrijf heeft 60 werknemers, waaronder 10 R&D-medewerkers. De jaarlijkse outputwaarde bedraagt momenteel meer dan 10 miljoen dollar en is uitgegroeid tot een van de belangrijkste fabrikanten van strengmachines in China.
