Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Naam van het product: | Zon/Planetarische Vastlopende Machine | Type: | Planetair |
|---|---|---|---|
| Schelpdieren: | 500 | Materialen: | Staal |
| HS-code: | 8479400000 | Centrale Hoogte: | 1000 mm |
| Kleur: | Facultatief | Garantietijd: | 12 maanden |
| Markeren: | planetarische kabel strander,elektrische draadtrekkenmachine |
||
Zonne / Planetaire Stranding Machine, Kabel Leggereedschap Terugdraaien
1. Gebruik
De machine wordt gebruikt voor het stranden van Cu-, Al-, ACSR- en geïsoleerde draden met back-twist.
2Hoofdpersonen
De sleutelversnellingsbakken nemen de beste versnellingsbakken in China aan, de versnellingsbak is bijna geluidloos.
Het lichaam van de gastheer is back-twisting stranding. Ondersteunende wielen ondersteunen het lichaam van de gastheer. Bobbin kooi neemt eindas klemapparaat, die is uitgerust met een veiligheids slotapparaat.De draad spanning neemt wrijvingsspanningDe machine is uitgerust met een zesfasige versnellingsbak met positieve omkering, een pneumatisch remapparaat, het hele laschassis.
630 half cut type staal band pantsermachine is optioneel. Deze pantserkop is met zes stappen versnellingsbak, olie pomp smering. Het kan vooruit, achteruit en neutraal lopen.Deze machine is van toepassing op de maximale diameter 630mm stalen tape. Mechanische wrijvingspanning is verstelbaar. Hoek van staal band kan worden aangepast door de worm gear. Deze machine is van toepassing op verschillende staal band pantsering.
Een mechanische wrijvingsgordel of wrijvingsschijf regelt de draadspanning. Deze draadspanning wordt handmatig ingesteld en de wrijving is stabiel van volle spoel tot lege spoel.
Magnetische hysteresis regelt de draad uitbetalingspanning. Dit soort kan worden gecontroleerd door PLC, en een reeks gegevens voor de uitbetalingspanning is ingesteld in de PLC. De draad spanning is stabieler,van volle spoel naar lege spoelDe spanning neemt analoge hoeveelheid of realtime feedback-type aan. Dit is een soort passief aflossingssysteem.
De motor en de kleine versnellingsbak bedienen de afsplitsingsbobin met behulp van een synchrone riem.Dit is een soort van actief aflossingsspanningssysteem.Deze machine wordt meestal gebruikt voor het maken van OPGW-kabels en andere kabels die een precieze draadspanning nodig hebben.
3Configuratie
Pay-off, mainframes van 6-reel sectie, 12-reel sectie, 18-reel, 24-reel en 30-reel, diehouder, tape lapper, pantser, haul-off, take-off, aangedreven systeem en elektrisch systeem.
4.Technische parameters
| Model (planetaire strandingmachine) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diameter van een enkele draad | met een gewicht van niet meer dan 10 kg | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Maximale OD van de gestrand geleider | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Stranding Pitch | 6 Bobbin Stranding Cage | 26-435 | 39 tot en met 695 | 44 tot en met 770 | 48 tot en met 840 |
| 12 Bobbin Stranding Cage | 30-526 | 43 tot en met 74 | 47 tot en met 858 | 50 tot en met 928 | |
| 18 Bobbin Stranding Cage | 34 tot en met 639 | 47 tot en met 858 | 55-1001 | 65-1201 | |
| 24 Bobbin Stranding Cage | 38 tot en met 749 | 51 tot en met 940 | 63-1151 | 75-1601 | |
| Rotatiesnelheid | 6 Bobbin Stranding Cage | 218 r/min | 120 r/min | 106 r/min | 55 r/min |
| 12 Bobbin Stranding Cage | 118 r/min | 110 r/min | 97.5 r/min | 45 r/min | |
| 18 Bobbin Stranding Cage | 108 r/min | 100 r/min | 82.9 r/min | 35 r/min | |
| 24 Bobbin Stranding Cage | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| Capstan | Capstan wieldiameter | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maximale trekkracht | 2T | 5T | 10T | 15T | |
| Motorvermogen | 18.5 kW | 22 kW | 37 kW | 55 kW | |
| Grootte van de bobin | 315 mm | 400 mm | 500 mm | 630 mm | |
| Centrale uitbetaling Bobbin | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Opname Bobbin | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Maximale lijnsnelheid bij afslag | 25 m/min | 30 m/min | 34.7 m/min | 20 m/min | |
| Centrale hoogte | 1000 mm | 1000 mm | 1000 mm | 1100 mm | |
5Foto.

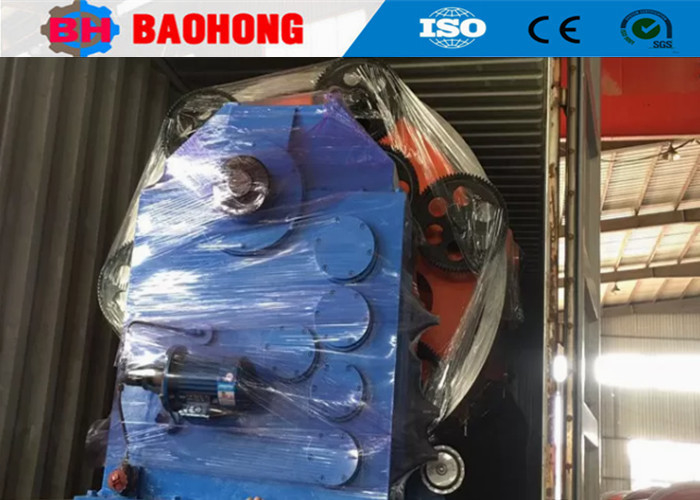

6Verpakkingsfoto.
7Onze fabriek en introductie.
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip-kabellijnen en de CLY High speed Cradle-opleggingslijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie werkplaats 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
8. Veelgestelde vragen
- V: Wat kunnen wij onze klanten bieden?
A: Ons professionele productie- en technisch personeel kan de werknemers van onze klanten opleiden en de soepele productie van klanten verzekeren.
- V: Hoe lang is de garantie op de machine?
A: Garantieperiode van één jaar (vanaf de voltooiing van de mechanische debugging in de fabriek van de koper)
- V: Waarom kies ik uw bedrijf?
A: We hebben meer dan 15 jaar professionele ervaring in de productie van kabelmachines, die producten van hoge kwaliteit en hoge veiligheid leveren.
We hebben een ervaren team van geschoolde arbeiders en ingenieurs.
We kunnen buitenlandse ingenieurs trainen.
We kunnen het ontwerp aanpassen, om het ontwerp van de klant te accepteren.
We kunnen klanten voorzien van after-sales service.
