Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Naam: | Veelvoudige Planetarische Vastlopende Machine | Voorwaarde: | Nieuw |
|---|---|---|---|
| Vorm: | Planetaire & Zon | Schelpdieren: | 315 400 500 630 800 1000 |
| Materialen: | staal | Schilderkunst: | Op maat |
| HS-code: | 847940 | Garantieperiode: | 12 maanden |
| Markeren: | de machine van het draaddraadtrekken,elektrische draadtrekkenmachine |
||

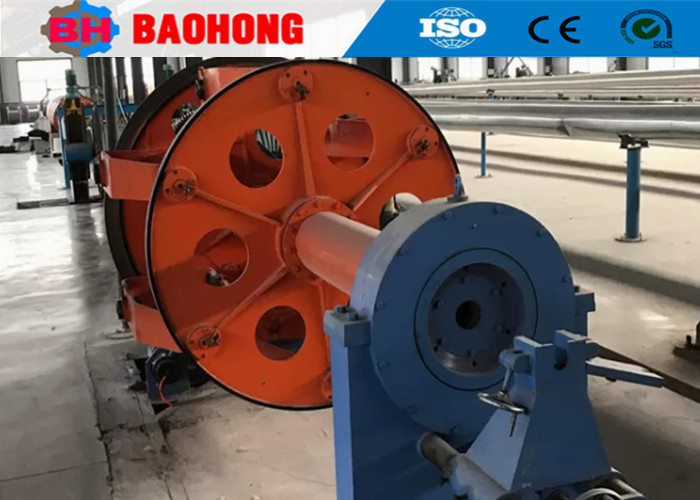

Hoogwaardige Planetaire kabelstrander Tubulaire Strander Skip Stranding Machine
1. Gebruik
De cage stranding machine wordt gebruikt voor het stranden van Cu Al draad, ACSR en geïsoleerde draden met back-twist.De planetary stranding machine kan ook staaldraad pantserlaag of Cu-screening laag kabels te produceren.
2Hoofdpersoon.
1. Terugdraaien methode: zon en planetaire versnellingsmechanisme.
2De niet-assige vingerafdraaikaste is uitgerust met een mechanisme voor het regelen van de wrijvingsspanning.
3De transmissieassen verbinden alle machineonderdelen met elkaar om een stabiele stranding pitch te behouden, die ook kan worden gekozen voor frequentiesynchronisatie om de machine te bedienen.
4De machine wordt veel gebruikt en kan gemakkelijk met weinig geluid worden bediend.
3Configuratie
Pay-off, mainframes van 6-reel, 12-reel, 18-reel sectio, 24-reel en 30-reel sectio, die holder, tape lapper, pantser, haul-off, take-off, aangedreven systeem en elektrisch systeem.
4.Technische parameters
| Model (planetaire strandingmachine) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diameter van een enkele draad | met een gewicht van niet meer dan 10 kg | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Maximale OD van de gestrand geleider | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Stranding Pitch | 6 Bobbin Stranding Cage | 26-435 | 39 tot en met 695 | 44 tot en met 770 | 48 tot en met 840 |
| 12 Bobbin Stranding Cage | 30-526 | 43 tot en met 74 | 47 tot en met 858 | 50 tot en met 928 | |
| 18 Bobbin Stranding Cage | 34 tot en met 639 | 47 tot en met 858 | 55-1001 | 65-1201 | |
| 24 Bobbin Stranding Cage | 38 tot en met 749 | 51 tot en met 940 | 63-1151 | 75-1601 | |
| Rotatiesnelheid | 6 Bobbin Stranding Cage | 218 r/min | 120 r/min | 106 r/min | 55 r/min |
| 12 Bobbin Stranding Cage | 118 r/min | 110 r/min | 97.5 r/min | 45 r/min | |
| 18 Bobbin Stranding Cage | 108 r/min | 100 r/min | 82.9 r/min | 35 r/min | |
| 24 Bobbin Stranding Cage | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| Capstan | Capstan wieldiameter | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maximale trekkracht | 2T | 5T | 10T | 15T | |
| Motorvermogen | 18.5 kW | 22 kW | 37 kW | 55 kW | |
| Grootte van de bobin | 315 mm | 400 mm | 500 mm | 630 mm | |
| Centrale uitbetaling Bobbin | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Opname Bobbin | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Maximale lijnsnelheid bij afslag | 25 m/min | 30 m/min | 34.7 m/min | 20 m/min | |
| Centrale hoogte | 1000 mm | 1000 mm | 1000 mm | 1100 mm | |
5Foto's.
