Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Naam: | Stijve Vastlopende Machine | Gebruik: | Draadstranden |
|---|---|---|---|
| Schelpdieren: | 500 / 630 / 710 | Materialen: | Staal, Cu, Al |
| HS-code: | 847940 | PLC-merk: | Siemens |
| Kleur: | Op maat | Garantieperiode: | 12 maanden |
| Markeren: | Draad die Stijve Vastlopende Machine verdraaien,De Stijve Vastlopende Machine van de koperdraad,Kooitype Stijve Vastlopende Machine |
||
Draad en kabel draaien rigide stranding machine rigide frame type voor koper
1. Toepassing
De machine is geschikt voor het stranden van lange lengte en sectie blote aluminium koper, aluminium legering, aluminium kabel staalversterkingsdraden om de volgende stroomkabels te produceren.met een diameter van niet meer dan 50 mmRond samengeperst, één kern prespiraal.
2. Kenmerken
2.1.In geval van stroomstoring komt de machine tot een gecontroleerde stop door noodremsystemen, waardoor de spoel wordt gehouden door
De bobin wordt losgelaten door een buitenverstopte pneumatische perslucht.
2.2.Constant Bobbin back tension achieved by Electronic pneumatic valve & Single bobbin rotation is electronically sensed for maintaining consistent tension by positive motor control system or passive mechanical equipment.
2.3. Meerdere bobinengrootte beschikbaar ((400,500,630.etc.).
2.4. Meervoudige gastheer met meervoudig kooi nummer ((6.12.18.24.30) optioneel.
2.5. Schuin ontwerp dubbel wiel capstan geschikt voor zware compacterende lasten. 1500mm-2500mm diameter. Trekkracht 10000kg.
2.6Pneumatische rem voor Cage.
2.7- PLC-uitgerust, optioneel.
3. Technische gegevens
|
Model (rigid stranding machine)
|
JLK-500 | JLK-630 | JLK-710/720 | |
| Diameter van een enkele draad | met een gewicht van niet meer dan 10 kg | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
|
Maximale OD van de gestrand geleider
|
φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Bobbin Stranding Cage | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Bobbin Stranding Cage | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Bobbin Stranding Cage | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Bobbin Stranding Cage | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Bobbin Stranding Cage | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Rotatiesnelheid | 6 Bobbin Stranding Cage | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| 12 Bobbin Stranding Cage | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| 18 Bobbin Stranding Cage | 208.5 r/min | 155 r/min | 142.6 r/min | |
| 24 Bobbin Stranding Cage | 179 r/min | 130.1 r/min | 122.3 r/min | |
| 30 Bobbin Stranding Cage | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| Capstan | Capstan wieldiameter | 2000 mm | 2000 mm | 2000 mm |
| Maximale trekkracht | 30 T | 30 T | 40 T | |
|
Voorspiraalapparaat
|
Pitch | 500-2500 mm | 500-2500 mm | 500-2500 mm |
|
Motorvermogen
|
90-180 kW | 110-180 kW | 130-180 kW | |
|
Grootte van de bobin
|
500*375*127 | 630*475*127 | 710*530*127 | |
|
Centrale uitbetaling Bobbin
|
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
Opname Bobbin
|
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
Maximale lijnsnelheid bij afslag
|
69 m/min | 69 m/min | 62 m/min | |
|
Centrale hoogte
|
1000 mm | 1100 mm | 1100 mm | |

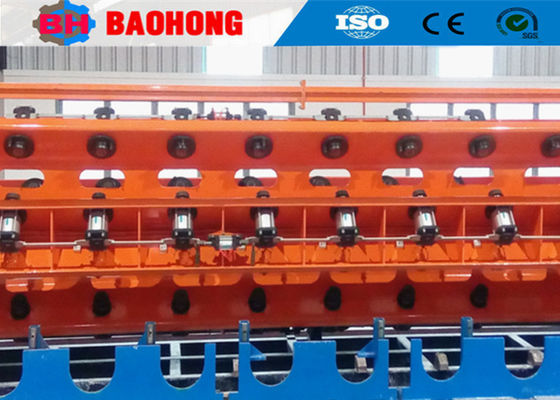

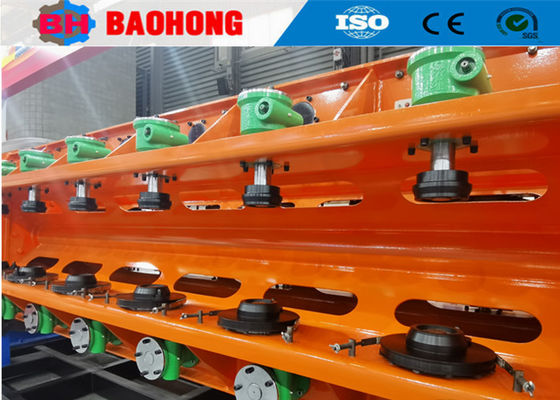

4Foto's.
5Verpakkingsfoto.
6Onze fabriek en introductie.
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip-kabellijnen en de CLY High speed Cradle-opleggingslijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie werkplaats 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
