| Naam van het product: | Stijve Kaderdraad en Kabel die Machine vastlopen | Gebruik: | Draadstranden |
|---|---|---|---|
| Drums: | 500 / 630/710/720 | Het vastlopen van materialen: | koper, aluminium, staal |
| PLC-merk: | Siemens | Motormerk: | Siemens |
| Machine het schilderen: | Op verzoek van de klant | Garantietijd: | 12 maanden |
| Markeren: | Automatisch Stijf Kader die Machine vastlopen,500mm Bobbin Rigid Stranding Machine,253RPM stijf Kader die Machine vastlopen |
||
500 mm Bobbin Automatic Rigid Frame Draad en kabel Stranding Machine 253RPM
1. Toepassing
De machine wordt hoofdzakelijk gebruikt voor het stranden en compacteren van koper of aluminium sector of ronde geleider, evenals pre-spiral sector geleider enz.De rigide frame stranding is ontworpen met 1+6+12+18+24+30+36 Bobbin Cage.Bobbin: 500mm, 630mm, 710mm DIN 46397 standaard.
2. Hoofdcomponent
2.1 Uitbetaling 1 set
2.2 12.18B Rigid strander 1 set
2.3 Compacterings- en montage-dooshouder 1 set
2.4 Concentrische tapemachine 1 set
2.5 meter teller 1 set
2.6 Capstan (met 36-traps versnellingsbak) 1 set
2.7 Oversteken van de stand 1 set
2.8 Kolomtype-opname 1 set
2.10 Transmissieas 1 set
2.11 Elektrische bedieningskast 1 set per set
3. Kenmerken
3.1 Wij maken deze kistmachine op maat volgens de wensen van de klant.
3.2 Hoge efficiëntie en snelheid. Maximale kooi snelheid 253 RPM. Maximale lijn snelheid 62,3 m / min.
3.3 Bobinengroepbelasting met hydraulische vloer.
3.4 Schuin ontworpen dubbelwielkapstan geschikt voor zwaar compacteren.
4. Technische parameters
| Model (rigid stranding machine) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diameter van een enkele draad | met een gewicht van niet meer dan 10 kg | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maximale OD van de gestrand geleider | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Bobbin Stranding Cage | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Bobbin Stranding Cage | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Bobbin Stranding Cage | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Bobbin Stranding Cage | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Bobbin Stranding Cage | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Rotatiesnelheid | 6 Bobbin Stranding Cage | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| 12 Bobbin Stranding Cage | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| 18 Bobbin Stranding Cage | 208.5 r/min | 155 r/min | 142.6 r/min | |
| 24 Bobbin Stranding Cage | 179 r/min | 130.1 r/min | 122.3 r/min | |
| 30 Bobbin Stranding Cage | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| Capstan | Capstan wieldiameter | 2000 mm | 2000 mm | 2000 mm |
| Maximale trekkracht | 30 T | 30 T | 40 T | |
| Voorspiraalapparaat | Pitch | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Motorvermogen | 90-180 kW | 110-180 kW | 130-180 kW | |
| Grootte van de bobin | 500*375*127 | 630*475*127 | 710*530*127 | |
| Centrale uitbetaling Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Opname Bobbin | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maximale lijnsnelheid bij afslag | 69 m/min | 69 m/min | 62 m/min | |
| Centrale hoogte | 1000 mm | 1100 mm | 1100 mm | |

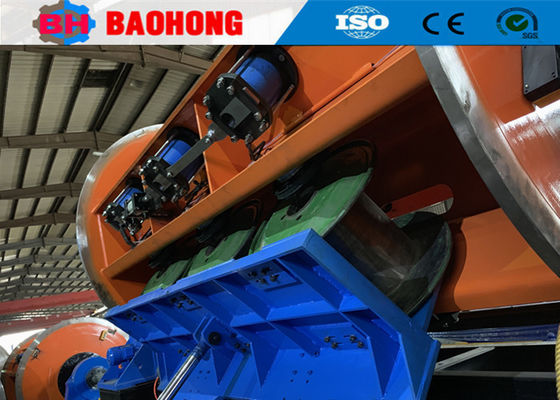

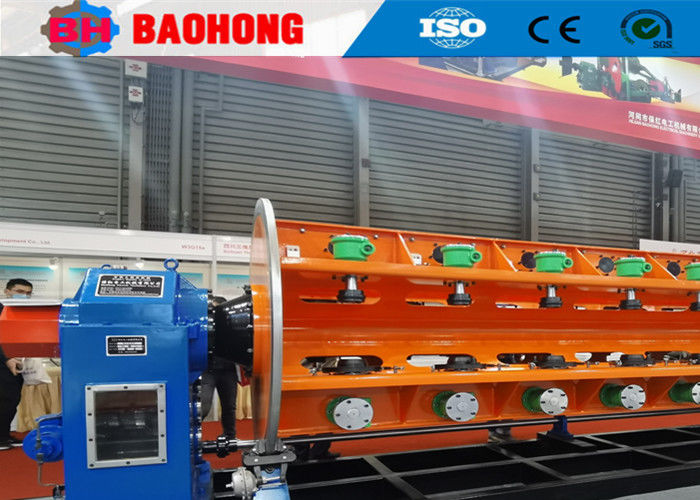

5Foto's.
6Foto's van de verpakking.
7Onze fabriek en bedrijf introducties
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip-kabellijnen en de CLY High speed Cradle-opleggingslijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie werkplaats 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
