Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Naam van apparatuur: | Stijf Frametype dat Machine vastloopt | Gebruik: | Draadbreuk |
|---|---|---|---|
| Afmetingen haspel: | 500 /630 /710 | Materialen: | staal, koper |
| Hs-code: | 847940 | Uitrusting Kleur: | Klantvereiste |
| Garantieperiode: | 1 jaar garantie | ||
| Markeren: | Stijve Kaderkabel die Machine vastlopen,Aluminiumkabel die Machine vastlopen,Gemotoriseerde Kabel die Machine vastlopen |
||

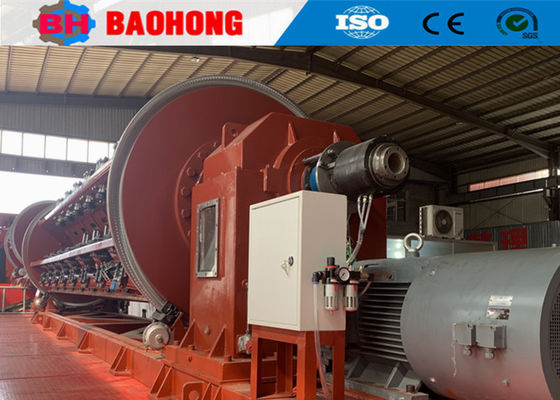

Stijve frametype draad- en kabelbundelmachine, gemotoriseerd voor aluminium
1. Toepassing
De stijve strandingsmachine wordt gebruikt voor het vastlopen van koper-, aluminium- en aluminiumlegeringsdraden en geleiders met een lange lengte en grote dwarsdoorsnede. Het vastlopen van gecomprimeerde, verdichte ronde of sectorvormige (rechte of pre-spiraalvormige) volgens de eisen van de klant. We passen deze kooitype-strandingmachine ook aan in overeenstemming met de eisen van de klant.
2. Hoofdcomponenten
2.1 Uitbetaling 1 set
2.2 12.18B Stijve strander 1 reeks
2.3 Matrijshouder voor verdichting en montage 1 set
2.4 Concentrische tapmachine 1 set
2,5 meterteller 1 set
2.6 Kaapstander 1 set
2.7 Doorkruisende standaard 1 set
2.8 Kolomtype opname 1 set
2.9 Motor + snelheidsreductiemiddel 1 set
2.10 Transmissie-as 1 set
2.11 Elektrische schakelkast (hoofdkast en bedieningskast) Elk 1 set
3. Kenmerken
3.1 Stijve framestranding is ontworpen met 1+6+12+18+24+30+36 spoelkooi.
3.2 Robuuste kooi-strandingmachine van het frametype, kooien ondersteund door zelfinstellend rollager aan beide uiteinden. Volledig gesloten tandwiel, gecentraliseerd smeersysteem voor lagers, aandrijving naar kooien.
3.3 Het laden van spoelgroepen met behulp van het hydraulische vloertype. Zijwagenladers zijn ook optioneel.
3.4 Dubbele wielkaapstander met schuine uitvoering, geschikt voor zware verdichtingslasten.
3.5 Schijftype Pneumatische rem voor kooi.
3.6 Uitgeruste PLC, optioneel.
4.Technische gegevens
|
Model (stijve strandingmachine)
|
JLK-500 | JLK-630 | JLK-710/720 | |
| Diameter van enkele draad | Koper | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
|
Maximale gestrande geleider OD
|
φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Strandingplaats | 6 spoelkooi | 40-719 mm | 51-896mm | 54-963 mm |
| 12 Klossenkooi | 40-719 mm | 51-896mm | 54-963 mm | |
| 18 Klossenkooi | 44-793 mm | 63-1056 mm | 57-1012mm | |
| 24 Klossenkooi | 51-924 mm | 71-1246 mm | 66-1190mm | |
| 30 Klossenkooi | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Roterende snelheid | 6 spoelkooi | 230,6 tpm | 180,1 tpm | 150,6 tpm |
| 12 Klossenkooi | 230,6 tpm | 180,1 tpm | 150,6 tpm | |
| 18 Klossenkooi | 208,5 tpm | 155 tpm | 142,6 tpm | |
| 24 Klossenkooi | 179 tpm | 130,1 tpm | 122,3 tpm | |
| 30 Klossenkooi | 161,8 tpm | 115,9 tpm | 102,7 tpm | |
| Kaapstander | Diameter kaapstanderwiel | 2000 mm | 2000 mm | 2000 mm |
| Maximale trekkracht | 30 T | 30 T | 40 T | |
| Pre-spiraal apparaat | Toonhoogte | 500-2500 mm | 500-2500 mm | 500-2500 mm |
|
Motorvermogen
|
90-180 kW | 110-180 kW | 130-180 kW | |
|
Spoelgrootte
|
500*375*127 | 630*475*127 | 710*530*127 | |
|
Centrale uitbetalingsspoel
|
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
Opnamespoel
|
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
Maximale lineaire afstandssnelheid
|
69 m/min | 69 m/min | 62 m/min | |
|
Centrale hoogte
|
1000 mm | 1100 mm | 1100 mm | |

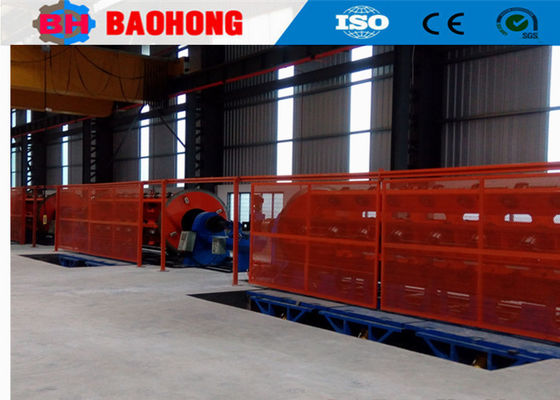

5. Foto's
6. Foto's inpakken
7. Onze fabriek en introductie
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006. Ons bedrijf is gevestigd in de economische ontwikkelingszone van de stad Hejian, in de provincie Hebei, en is de grootste professionele fabrikant van draadbundelmachines en oplegmachines in Noord-China.
Sinds 2006 heeft Baohong Machinery zich, afhankelijk van de zorg en ondersteuning van onze klanten, gewijd aan het onderzoek en de ontwikkeling van draadbundelmachines en legmachines en heeft het grote verbeteringen geboekt. Nu zijn we de enige fabriek geworden die de productie van de JLK-serie starre strandingmachines kan ontwikkelen tot een assemblagelijnverwerking in China, en we hebben ook onafhankelijk de JGB Bow skip-strandinglijnen, de CGB Bow skip-type kabellijnen en de CLY High speed Cradle-type opleglijnen ontwikkeld.
Nu heeft Hejian Baohong Electrical Machinery Co., Ltd. een oppervlakte van 10.000 vierkante meter, productieatelier 8000 vierkante meter. Ons bedrijf heeft 60 medewerkers, waaronder 10 R & D-personeel. De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar en heeft zich ontwikkeld tot een van de belangrijkste strandingmachinefabrikanten in China.
