| Naam: | AAC ACSR Silent Rigid Stranding Machine | Usage: | Wire stranding |
|---|---|---|---|
| Bobbin sizes: | 500 / 630 / 710 | Materialen: | Staal, koper, aluminiumdraad |
| PLC,touch screen: | SIEMENS | HS code: | 8479400000 |
| Max. Haul-off Force: | 30 T | Machine color: | Optional |
| Markeren: | Stille Stijve Vastlopende Machine,De Stijve Vastlopende Machine van ACSR,240Sqmm stijve Vastlopende Machine |
||

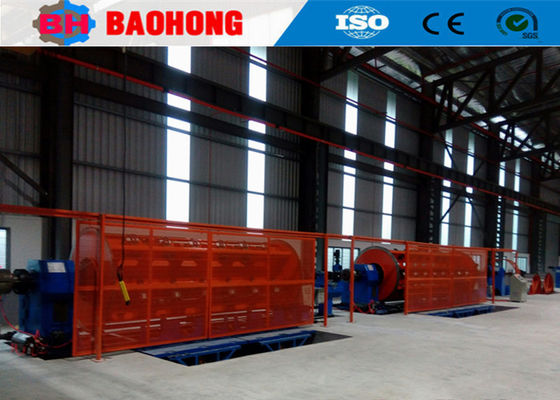

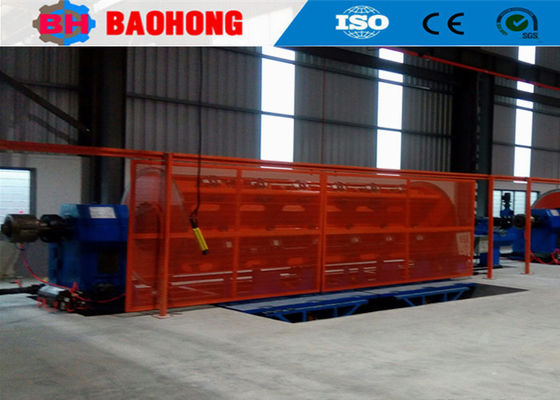

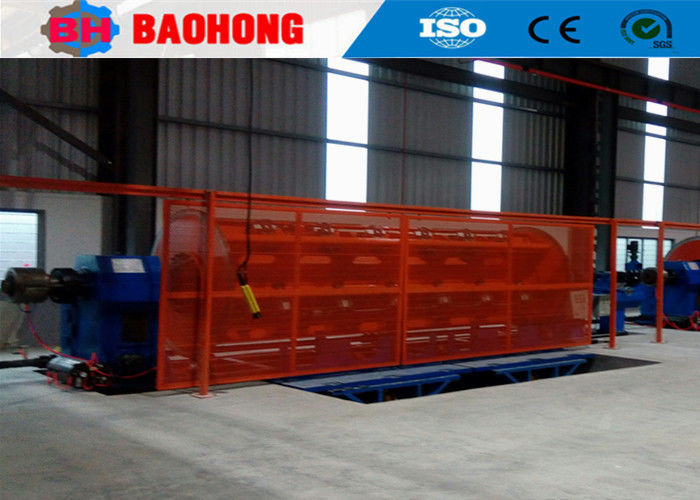

AAC ACSR 240Sqmm stille rigide stranding machine met 630mm bobbin
1. Toepassing
De machine is geschikt voor het stranden van lange lengte en sectie kaal aluminium koper, aluminiumlegering, aluminium kabel staal versterkingsdraden om de volgende stroomkabels te produceren,met een diameter van niet meer dan 50 mmRond samengeperst.
2. Hoofdcomponent
2.1 Uitbetaling 1 set
2.2 Rigid strander per spoel 1 set
2.3 Compacterings- en montagedooshouder 1 set
2.4 Concentrische tapemachine 1 set
2.5 meter teller 1 set
2.6 Capstan 1 set
2.7 Oversteken van de stand 1 set
2.8 Kolomtype-opname 1 set
2.9 Elektrische bedieningskast (hoofdkast en bedieningskast) 1 set elk
3. Kenmerken
3.1 Wij maken deze rigide stroomachine op maat volgens de wensen van de klant.
3.2 De gehele structuur zal worden bewerkt op de grote horizontale draaibank.
3.3 Bobbins: 500 mm, 630 mm, 710 mm DIN 46397 Standaard / Gemodificeerd.
3.4 Schuin ontworpen dubbelwielkapstan geschikt voor zware compacterende lading.
3.5 Pneumatische rem van het schijftype voor het stranden van de kooi.
3.6 PLC-uitgerust, optioneel.
4. Technische parameters
| Model (rigid stranding machine) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diameter van een enkele draad | met een gewicht van niet meer dan 10 kg | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maximale OD van de gestrand geleider | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Bobbin Stranding Cage | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Bobbin Stranding Cage | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Bobbin Stranding Cage | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Bobbin Stranding Cage | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Bobbin Stranding Cage | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Rotatiesnelheid | 6 Bobbin Stranding Cage | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| 12 Bobbin Stranding Cage | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| 18 Bobbin Stranding Cage | 208.5 r/min | 155 r/min | 142.6 r/min | |
| 24 Bobbin Stranding Cage | 179 r/min | 130.1 r/min | 122.3 r/min | |
| 30 Bobbin Stranding Cage | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| Capstan | Capstan wieldiameter | 2000 mm | 2000 mm | 2000 mm |
| Maximale trekkracht | 30 T | 30 T | 40 T | |
| Voorspiraalapparaat | Pitch | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Motorvermogen | 90-180 kW | 110-180 kW | 130-180 kW | |
| Grootte van de bobin | 500*375*127 | 630*475*127 | 710*530*127 | |
| Centrale uitbetaling Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Opname Bobbin | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maximale lijnsnelheid bij afslag | 69 m/min | 69 m/min | 62 m/min | |
| Centrale hoogte | 1000 mm | 1100 mm | 1100 mm | |
6Verpakkingsfoto.
7. Onze fabriek en bedrijf introductie
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip-kabellijnen en de CLY High speed Cradle-opleggingslijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie werkplaats 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
