| Naam: | Het Stijve Kader Strander van de koperdraad | Bobinengroottes: | 500 / 630/710/720 |
|---|---|---|---|
| Materialen: | Draad van koper, van aluminium en van staal | gebruik voor: | Het stijve vastlopen |
| Spanning: | 380V/415V 50/60HZ | Kleur van de machine: | Facultatief |
| Centrumhoogte: | 1100 mm | Garantieperiode: | Eén jaar |
| Markeren: | Hoge snelheids stijve vastlopende machine,Het Stijve Kader Strander van de koperdraad,500mm Bobbin Rigid Frame Strander |
||
De snelheid van de harde strengeringsmachine wordt hoofdzakelijk gebruikt voor het niet-achtersteven strengeren en compacteren van een ronde koperen geleider en een aluminium geleider;en kan ook worden gebruikt voor niet-back-twist stranding van grote sectie, lange koperen aluminium draden en aluminium gelegeerde geleiders.
2. Kenmerken
2.1 Streng-frame-strengs zijn ontworpen met 1+6+12+18+24+30+36 Bobbin Cage.
2.2 Bobbin: 500 mm, 630 mm, 710 mm DIN 46397 Standaard / Gemodificeerd.
2.3 Het kan met behulp van de digitale kwantitatieve scanning het breuksignaal van elke spoel in elke strandkooi nauwkeurig inschatten en de breukpositie op het aanraakscherm weergeven.
2.4 In geval van stroomstoring wordt de machine door een noodremsysteem gecontroleerd tot stilstand gebracht, zodat de spoel door middel van een veerdruk met een secundair positief slot wordt vastgehouden.Het loslaten van de spoel is door extern gesloten pneumatische compressielucht.
2.5 Constant Bobbin back tension achieved by Electronic pneumatic valve & Single bobbin rotation is electronically sensed for maintaining consistent tension by positive motor control system or passive mechanical equipment.
3. Parameters van de machine
| Model (rigid stranding machine) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diameter van een enkele draad | met een gewicht van niet meer dan 10 kg | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maximale OD van de gestrand geleider | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Bobbin Stranding Cage | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Bobbin Stranding Cage | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Bobbin Stranding Cage | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Bobbin Stranding Cage | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Bobbin Stranding Cage | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Rotatiesnelheid | 6 Bobbin Stranding Cage | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| 12 Bobbin Stranding Cage | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| 18 Bobbin Stranding Cage | 208.5 r/min | 155 r/min | 142.6 r/min | |
| 24 Bobbin Stranding Cage | 179 r/min | 130.1 r/min | 122.3 r/min | |
| 30 Bobbin Stranding Cage | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| Capstan | Capstan wieldiameter | 2000 mm | 2000 mm | 2000 mm |
| Maximale trekkracht | 30 T | 30 T | 40 T | |
| Voorspiraalapparaat | Pitch | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Motorvermogen | 90-180 kW | 110-180 kW | 130-180 kW | |
| Grootte van de bobin | 500*375*127 | 630*475*127 | 710*530*127 | |
| Centrale uitbetaling Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Opname Bobbin | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maximale lijnsnelheid bij afslag | 69 m/min | 69 m/min | 62 m/min | |

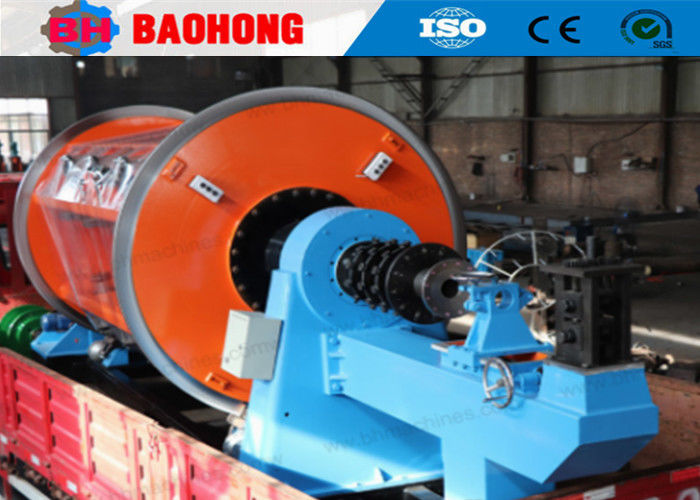

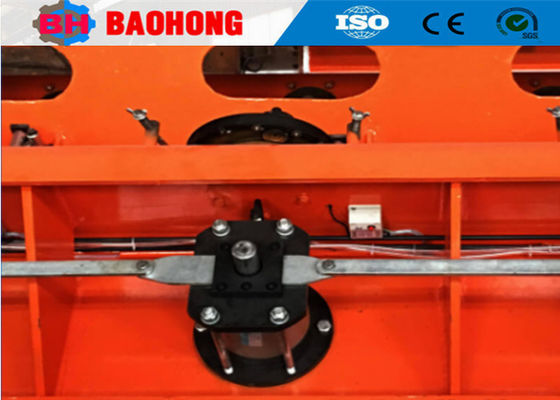

4Foto's.
5Foto's van de verpakking.
6.Onze fabriek en introductie
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip-kabellijnen en de CLY High speed Cradle-opleggingslijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie werkplaats 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
