Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Naam van apparatuur: | Het Stijve Kader dat van de koperdraad Machine vastloopt | Geschikt voor: | Draadbreuk |
|---|---|---|---|
| Grootte van de spoel: | 500 / 630 enz. | Materiaal: | Koolstofdraad, Al-draad, staaldraad |
| Strandingplaats: | 500-2500 mm | Capstan wiel diameter: | 2000 mm |
| Maximum vastgelopen leider OD: | φ35-55 mm | HS-code: | 8479400000 |
| Uitrusting Kleur: | Optioneel | ||
| Markeren: | machine voor het stranden van koperdraad van aluminium,rigide frame stranding machine 2500 mm,rigide stranding machine met garantie |
||

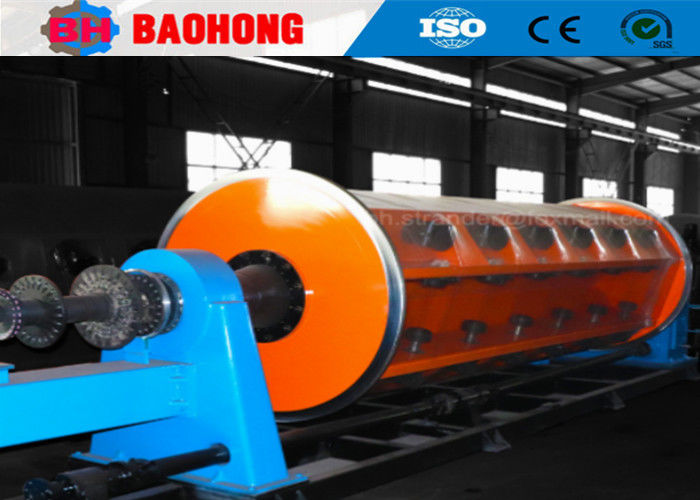

Aluminiumkoperdraad Rigid Frame Stranding Machine 2500mm Pitch
1. Toepassing
De machine wordt hoofdzakelijk gebruikt voor het stranden en compacteren van koper of aluminium sector of ronde geleider, evenals pre-spiral sector geleider enz.
2. Hoofdcomponent
2.1 Opbrengst
2.2 Rigid strander
2.3 Compacterings- en montage-diehouder
2.4 Concentrische tape-machine
2.5 meter teller
2.6 Capstan (met versnellingsbak met 36 stappen)
2.7 Oversteken
2.8 Opname van kolommen
2.9 Transmissieas
2.10 Elektrische bedieningskast
3. Kenmerken
3.1 Wij maken deze kistmachine op maat volgens de wensen van de klant.
3.2 Opvang- en doorgangstandaarden kunnen ook gebruikmaken van het type kolom en het type poort.
3.3 Bobinengroepbelasting met hydraulische vloer.
3.4 De machine gebruikt voor synchronisatie de hoofdas, die een nauwkeurige en stabiele bandhoogte garandeert.
4. Technische parameters
| Model (rigid stranding machine) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diameter van een enkele draad | met een gewicht van niet meer dan 10 kg | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maximale OD van de gestrand geleider | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Bobbin Stranding Cage | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Bobbin Stranding Cage | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Bobbin Stranding Cage | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Bobbin Stranding Cage | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Bobbin Stranding Cage | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Rotatiesnelheid | 6 Bobbin Stranding Cage | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| 12 Bobbin Stranding Cage | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| 18 Bobbin Stranding Cage | 208.5 r/min | 155 r/min | 142.6 r/min | |
| 24 Bobbin Stranding Cage | 179 r/min | 130.1 r/min | 122.3 r/min | |
| 30 Bobbin Stranding Cage | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| Capstan | Capstan wieldiameter | 2000 mm | 2000 mm | 2000 mm |
| Maximale trekkracht | 30 T | 30 T | 40 T | |
| Voorspiraalapparaat | Pitch | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Motorvermogen | 90-180 kW | 110-180 kW | 130-180 kW | |
| Grootte van de bobin | 500*375*127 | 630*475*127 | 710*530*127 | |
| Centrale uitbetaling Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Opname Bobbin | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maximale lijnsnelheid bij afslag | 69 m/min | 69 m/min | 62 m/min | |
| Centrale hoogte | 1000 mm | 1100 mm | 1100 mm | |
5Foto's.
6Foto's van de verpakking.
7. Onze fabriek en bedrijf introductie
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip-kabellijnen en de CLY High speed Cradle-opleggingslijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie workshop 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
