Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Naam van het product: | Het Planetarische Type die van koperdraad Machine vastlopen | Vorm: | Planetarische vorm |
|---|---|---|---|
| Bobinengroottes: | 500.630 enz. | Materiaal: | Koper, staal, staal draden |
| Max.stranded leider OD (315): | φ14 mm | Stranding Pitch: | Regelbaar stap-minder, |
| Garantietijd: | 12 maanden garantie | Kleur van de machine: | Verzoek van de klant |
| Markeren: | Planetarisch Type die Machine vastlopen,ISO-Koperdraad die Machine vastlopen,Steplesshoogte die Machine vastlopen |
||
Koperdraad-planetaire stroomachine met staploze toonhoogte
1. Gebruik
De machine wordt gebruikt voor het stranden van Cu-, Al-, ACSR- en geïsoleerde draden met back-twist.
2Hoofdpersoon.
2.1- Terugdraaien: planetair mechanisme.
2.2De niet-assige vingerafdraaikaste is uitgerust met een mechanisme voor het regelen van de wrijvingsspanning.
2.3De transmissieassen verbinden alle machineonderdelen met elkaar om een stabiele stranding pitch te behouden, die ook kan worden gekozen voor frequentiesynchronisatie om de machine te bedienen.
2.4De machine wordt veel gebruikt en wordt gemakkelijk en geruisloos bediend.
2.5. De machine neemt PLC-besturing over de hele lijn. Het elektrische besturingssysteem is geavanceerd in technologie, eenvoudig te bedienen, betrouwbaar in gebruik.
3. Technische parameters
| Model (planetaire strandingmachine) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diameter van een enkele draad | met een gewicht van niet meer dan 10 kg | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Maximale OD van de gestrand geleider | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Stranding Pitch | 6 Bobbin Stranding Cage | 26-435 | 39 tot en met 695 | 44 tot en met 770 | 48 tot en met 840 |
| 12 Bobbin Stranding Cage | 30-526 | 43 tot en met 74 | 47 tot en met 858 | 50 tot en met 928 | |
| 18 Bobbin Stranding Cage | 34 tot en met 639 | 47 tot en met 858 | 55-1001 | 65-1201 | |
| 24 Bobbin Stranding Cage | 38 tot en met 749 | 51 tot en met 940 | 63-1151 | 75-1601 | |
| Rotatiesnelheid | 6 Bobbin Stranding Cage | 218 r/min | 120 r/min | 106 r/min | 55 r/min |
| 12 Bobbin Stranding Cage | 118 r/min | 110 r/min | 97.5 r/min | 45 r/min | |
| 18 Bobbin Stranding Cage | 108 r/min | 100 r/min | 82.9 r/min | 35 r/min | |
| 24 Bobbin Stranding Cage | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| Capstan | Capstan wieldiameter | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maximale trekkracht | 2T | 5T | 10T | 15T | |
| Motorvermogen | 18.5 kW | 22 kW | 37 kW | 55 kW | |
| Grootte van de bobin | 315 mm | 400 mm | 500 mm | 630 mm | |
| Centrale uitbetaling Bobbin | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Opname Bobbin | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Maximale lijnsnelheid bij afslag | 25 m/min | 30 m/min | 34.7 m/min | 20 m/min | |
| Centrale hoogte | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|

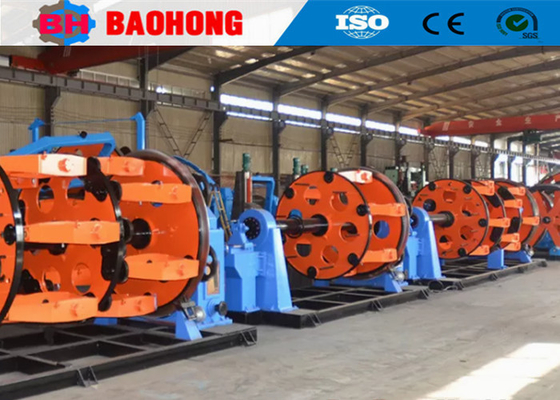

4Foto.
5Verpakkingsfoto.
6Onze fabriek en introductie.
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip-kabellijnen en de CLY High speed Cradle-opleggingslijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie werkplaats 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
Contactpersoon: Daisy
Tel.: +8618256531268
