Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Naam: | De Draad Planetarische Vastlopende Machine van het koperstaal | Vorm: | Planetair |
|---|---|---|---|
| Bobinengrootte: | 500 | Materiaal: | staal |
| Achterste draai: | Achterste draai | HS-code: | 847940 |
| Kleur van de machine: | Facultatief | Garantieperiode: | 12 maanden |
| Markeren: | De Draad van het koperstaal Planetarische Strander,Elektrische Stijve Vastlopende Machine,Planetarische Koperdraad die Machine maken |
||
Machine voor het maken van elektrische draadkabel
1. Gebruik
Deze Planetary stranding machine is gebruikt voor het stranden en kabelen van de geïsoleerde kernen, of ACSR, kaal aluminium draad en geleider.
2Hoofdpersonen
2.1 De middelste as draagt de rollen niet
2.2Hoge stijfheid, hoge snelheid en lage traagheid, hoge snelheid en lage traagheid.
2.3 Geen slijtage bij het stranden.
2.4 State-of-the-art noodstopapparaat.
2.5 Geschikt voor stroomkabels en hoogdichte gekruiste kabels.
2.6Siemens PLC-besturingssysteem, met aanraakscherm
3Configuratie
Pay-off, mainframes van 6-reel sectie, 12-reel sectie, 18-reel, 24-reel en 30-reel, diehouder, tape lapper, pantser, haul-off, take-off, aangedreven systeem en elektrisch systeem.
4. Technische parameters
| Model (planetaire strandingmachine) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diameter van een enkele draad | met een gewicht van niet meer dan 10 kg | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Maximale OD van de gestrand geleider | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Stranding Pitch | 6 Bobbin Stranding Cage | 26-435 | 39 tot en met 695 | 44 tot en met 770 | 48 tot en met 840 |
| 12 Bobbin Stranding Cage | 30-526 | 43 tot en met 74 | 47 tot en met 858 | 50 tot en met 928 | |
| 18 Bobbin Stranding Cage | 34 tot en met 639 | 47 tot en met 858 | 55-1001 | 65-1201 | |
| 24 Bobbin Stranding Cage | 38 tot en met 749 | 51 tot en met 940 | 63-1151 | 75-1601 | |
| Rotatiesnelheid | 6 Bobbin Stranding Cage | 218 r/min | 120 r/min | 106 r/min | 55 r/min |
| 12 Bobbin Stranding Cage | 118 r/min | 110 r/min | 97.5 r/min | 45 r/min | |
| 18 Bobbin Stranding Cage | 108 r/min | 100 r/min | 82.9 r/min | 35 r/min | |
| 24 Bobbin Stranding Cage | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| Capstan | Capstan wieldiameter | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maximale trekkracht | 2T | 5T | 10T | 15T | |
| Motorvermogen | 18.5 kW | 22 kW | 37 kW | 55 kW | |
| Schelpdieren | 315 mm | 400 mm | 500 mm | 630 mm | |
| Centrum Pay-off Bobbin | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Opname Bobbin | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Maximale lijnsnelheid bij afslag | 25 m/min | 30 m/min | 34.7 m/min | 20 m/min | |
| Centrumhoogte | 1000 mm | 1000 mm | 1000 mm | 1100 mm | |

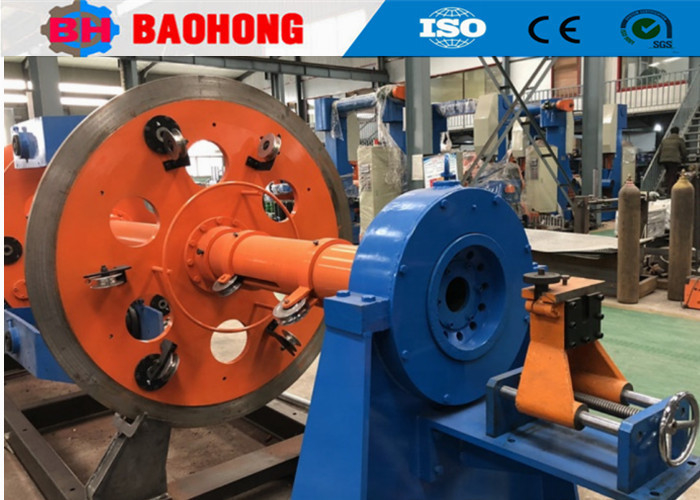

5Foto.
6Verpakkingsfoto.
7Onze fabriek en introductie.
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.Ons bedrijf is gevestigd in Hejian Economic Development Zone, Hebei Provincie, en is de grootste professionele fabrikant van strandingmachines en laying-up machines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip type bekabelingslijnen en de CLY High speed Cradle type Laying-up-lijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie werkplaats 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
